テクノテスター AT-10DⅡ（サンコーテクノ）

　 特長

○内部メモリー機能でデータ蓄積が可能
・現場でパソコンに接続しなくても、測定部にデータを蓄積できます。
・グラフ試験モード：99件（F01～F99）
・荷重・変位／荷重試験モード：9,999件（P0001～P9999）

○多彩な測定画面表示

【1】グラフ試験モード／試験現場の立会者へ即時に簡易的な荷重-変位曲線を提示可能
【2】荷重-変位試験モード
【3】荷重試験モード
【4】現在時刻表示



○バックライト機能
・バックライト機能トンネル内部や地下の暗い現場でもバックライト機能により、肉眼で数字がくっきり見えます。デジカメでの記録用撮影も安心です。

　セット内容

テクノテスター報告書作成支援ソフト「テクノテスターReport」

セット内容テクノテスターReportは、データ蓄積機能を持ったテクノテスターの測定データをパソコンに取り込み、MicrosoftExcelワークシートとして保存し報告書の作成をするためのソフトウェアです。 ※

テクノテスター計測支援ソフト「テクノテスターGraph」

セット内容テクノテスターGraphは、テクノテスターでの試験結果のグラフ化をサポートするソフトウェアです。※

※動作環境
OS:Windows７まで
アプリケーション：Microsoft Excel2000～2003のいずれかがインストールされている必要があります。

・グラフ試験モードと荷重-変位モードが、テクノテスターReportと テクノテスターGraphの両方に対応しています。
・パソコンとの接続には、付属のテクノテスターPCケーブル/RS-232C(D-SUB9ピン)をご使用ください。パソコン側にRS-232C(D-SUB9ピン)接続ポートがついていない場合は、別途USBシリアル変換ケーブル(市販品)をご購入いただき、USBポートへ接続してください。
・テクノテスターReportおよびテクノテスターGraphの詳しい使用方法につきましては、同CD収録の取扱説明書およびヘルプをご参照ください。

　異形鉄筋の確認試験にD筋チャック（オプション）

D筋に対するねじ切りが不要で即セットできます。外しやすい形状で試験時間を短縮します。また、小型・軽量なので持ち運びに便利です。

○セット方法

1)準備　ゴミや汚れをウェスなどで取り除きます。

ゴミが残っているとDチャックを傷めたり、取り外しにくくなったりします。 ゴミはきれいに取り除いてください。


清掃後、矢印部分にグリスを塗布すると荷重解放時に、D筋チャックが取り外しやすくなります。


2)D筋チャックのセット　コマとホルダーの隙間が左右均等になるように セットします。


この時D筋チャックをたたき入れる必要はありません。たたかないでください。


3)荷重の負荷　荷重を加え、試験を行います。

コマのホルダーの隙間が1mm程度になり、荷重が上がらなくなったら試験を中止し、D筋チャックのサイズを確認してください。


この隙間が小さくなって異形鉄筋にしっかりかみ込みます。


4)D筋チャックの取り外し 荷重を解放すると、D筋チャックは外れます。

荷重を解放してもD筋チャックが外れない場合は付属のボトル(M8×30丸先)をねじ込んで、D筋チャックを外します。このとき、両方のボトルには均等にトルクをかけてください。


二面幅13mmのスパナやラチェットを使用してください。

  仕様

最大荷重		100kN
最大変位量		15mm
対象アンカー		M6、M8、M10、M12、M16、M20、M22、M24 W1/4、W5/16、W3/8、W1/2、W5/8、W3/4、W7/8、W1 (ボルト突出長 ボルト径と同長以上～120mm以下) 異形鉄筋TYPE-A D10-A、D13-A、D16-A(オプションD筋チャック使用時)
傾斜補正範囲		±5度
荷重精度		非直線性：±2%F.S.±1% digit
変位精度		非直線性：±2%F.S.±1% digit
重量		6.1kg
測定部	測定範囲	荷重：0～100kN 変位：0～15mm
	最小表示値	荷重：0.1kN　変位：0.05mm
	保護構造	防まつ型(IP54相当)
	表示部	ドットマトリクス　128×64ドット　バックライト付き
	データ蓄積	グラフデータ：99データ　ポイントデータ：9999データ （試験日時・最大荷重値・最大荷重時の変位値）
	外部出力	RS-232C ※USBケーブル変換コネクタはお客様でご用意ください
	電源	単3電池×4本
	連続使用時間	アルカリ乾電池使用時：約30時間（バックライト無点灯時）
	その他	最大値ホールド、設定値によるブザー音、オートパワーオフ
機構部	負荷方式	リニア・スライド・ロード機構内蔵ねじ締め式
	荷重センサ	歪ゲージ式ロードセル　定格100kN
	変位センサ	ポテンショメータ式　定格15mm
	センターシャフト	M20全ねじボルト

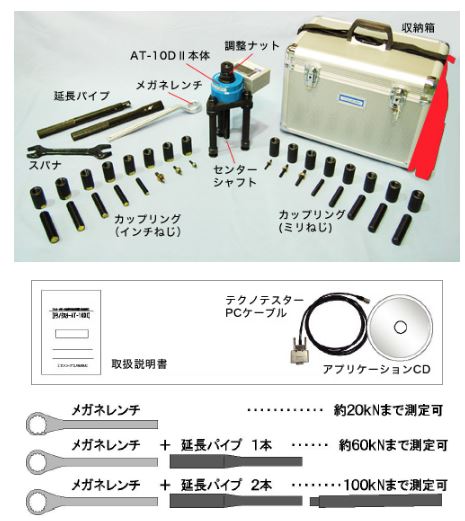

　 構成品

標準構成品	本体、単3電池×4、スパナ、メガネレンチ、延長パイプ、ケースバンド、センターシャフト、調整ナットカップリング（M6、M8、M10、M12、M16、M20、M22、M24）、16種類専用ボルト付（W1/4、W5/16、W3/8、W1/2、W5/8、W3/4、W7/8、W1）、収納箱、テクノテスター Report&Graph（CD）、RS-232Cケーブル（2m）、取扱説明書

※対応OS:Windows7まで

　 オプション品

〇DCH-SET-A

セット内容	Aタイプホルダー×１個 D10用　コマ×1個 D13用　コマ×1個 D16用　コマ×1個
対応機種	AT-10用 ※2面幅３６ｍｍのスパナをご用意ください。E1293
寸法	275（W)×185（D)×110（H)ｍｍ
重量	1.6㎏
