鉄筋構造物の内部鋼材の腐食(発錆度合)を物質の電気的な性質である電位や電気抵抗値を計測し比較することで、内部鉄筋の腐食速度を推定

  「鉄筋の腐食」は目に見えない時から始まっています!鉄筋構造物の内部鋼材の腐食(発錆度合)を物質の電気的な性質である電位や電気抵抗値を計測し比較することで、内部鉄筋の腐食速度を推定します。腐食速度の診断が可能です。
機種名 携帯型鉄筋腐食診断器
型番 CM-V
メーカー名 四国総合研究所

鉄筋腐食診

 鉄筋腐食診断の必要性

断の必要性

ビルや橋などのコンクリート構造物の価値を長期にわたって維持するためには、これをささえる鉄筋の腐食速度を正確に把握し、計画的な補修を行うことが必要です。放置すれば腐食はどんどん深刻化、結果的に莫大な補修費が必要となります。そのため、国内においてさまざまな鉄筋の腐食診断装置が開発されていますが、腐食の程度および速度を正確に判断することはできず、また、装置が大きく重いため、高所や狭い場所での作業は非常に困難でした。そこで、これらの問題を一挙に解決し、鉄筋腐食診断をより高精度に、より簡単にしたのがCM-Vです。

鉄筋腐食診断の必要性


 鉄筋腐食の測定

CM-Vは、一カ所「はつり」出した鉄筋にリード線をつないで試料極(WE)とし、照合電極(RE)と2つの対極【センター対極(CCE)とガード対極(GCE)】を組み合わせた2重対極センサーを、図りたい鉄筋のすぐ上のコンクリート表面に設置して使用します。
そして高低2周波の微弱な交流電流を流し、その時のインピーダンス値から腐食速度lorrと反比例の関係にある分極抵抗Rctを求め、コンクリート構造物の鉄筋の腐食範囲や腐食速度を評価します。(特許取得)

※新日本製鐵株式会社の特許許諾を得ています。

腐食の早期発見がポイント


 特長

●高精度

2重対極方式により、分極抵抗(腐食速度)を測定。より精度の高い測定が可能です。

●簡単操作

メニュー操作により、誰でも簡単操作

液晶画面上に表示されるメニューの選択により測定条件などを指定できます。初心者でも簡単に取り扱うことができます。


●安全作業

測定場所が離れている場合

測定場所が高所などの離れている場合、付属のセンサー支持脚を使用すれば、より安全確実に測定が可能です。


●小型軽量

重量はわずか2.5kg(バッテリーを含む)。測定現場への持ち運びも便利です。また、バッテリー内臓のため、フィールドでの測定に威力を発揮します。

●データ解析が容易

パソコンへの転送

測定されたデータは、一旦記憶収録され、USBインターフェースを通じてパソコンに転送されます(Windows版専用ソフト付属)。また、Excelなどの表計算ソフトを使えば、さまざまなデータ加工も可能です。


適用事例

 適用事例

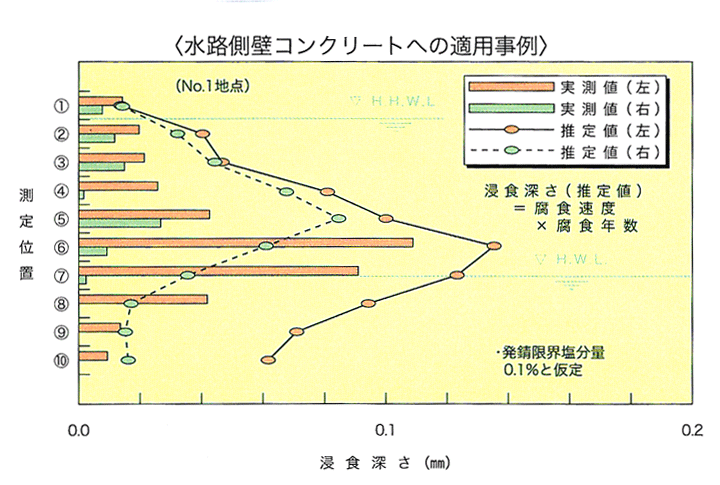

水路側壁コンクリートへの適用事例

 機能

●コンクリート中の鉄筋の腐食範囲ならびに腐食速度の評価(簡易法測定)

代表的な高低2周波数の交流インピーダンス値から分極抵抗を求めてコンクリート中の鉄筋の腐食速度を評価します。
腐食速度lcorr(μA/cm2またはmm/y)、見かけのコンクリート抵抗Rs'(Ω)、自然電位Ecorr(mV)の整理された数値リストとして印刷できます。

インピーダンス特性の把握(精密測定)

10Hzから0.1mHzまでの周波数域における交流インピーダンス測定を自動的に行うことができます。この場合、パソコンに転送されたデータは、周波数、インピーダンス(絶対値)、位相、実数部、虚数部の整理された数値リストとして印刷できます。また、コール・コールプロットの自動作図を行うことができます。

基準

 診断器による鉄筋腐食判定基準

●自然電位による鉄筋腐食性能評価(ASTM-C846による)

自然電位(E)(mV vs C.S.E.※1 鉄筋腐食の可能性 自然電位(E)(mV vs Ag/AgCl※2
-200<E 90%以上の確立で腐食なし -80<E
-350<E≦-200 不確定 -230<E<≦-80
E≦-350 90%以上の確立で腐食あり E≦-230

※1 C.S.E.:飽和銅硫酸銅照合電極
※2 Ag/AgCl:飽和銀演歌照合電極

●腐食速度の判定基準(案)

分極抵抗測定値
Rct(KΩcm2
腐食速度推定値 腐食速度の判定※
腐食電流密度※
lcorr(μA/cm2
侵食度PDY
(mm/年)
130より大 0.2未満 0.0023未満 不動状態(腐食なし)または極めて遅い腐食速度
52以上130以下 0.2以上0.5以下 0.0023以上0.058以下 低~中程度の腐食速度
26以上52以下 0.5以上1以下 0.0058以上0.0116以下 中~高程度の腐食速度
26未満 1より大 0.0116より大 激しい、高い腐食速度

※CEB(ヨーロッパコンクリート委員会)から提案されている判定基準

仕様

 仕様


測定方式 2重対極方式、1対極方式
簡易測定法(高低2周波のインピーダンス測定による腐食速度の評価)
収録データ数 200件
自然電位Ecorr(V) -1.5~+1.5
分極抵抗Rct'(KΩ) 0.1~
コンクリート抵抗Rs(KΩ) 0.05~100
分極抵抗(Ωcm2 Rct=Rct'×A(A:鉄筋の被測定面積)
腐食速度lcorr(μA/cm2 lcorr=K×(1÷Rct)(K=0.026V)
腐食速度lcorr(mm/年) 1μA/cm2=11.6×10-3mm/年
精密法測定(高~低周波域でのインピーダンスの連続自動測定)
収録データ数 200件
自然電位Ecorr -1.5V~+1.5V
周波数範囲 10Hz~0.1mHzまで(最大49周波数)
印加電圧 1mV~5.5V(0-Peak)の正弦波
応答電流 -1.200mA~+1.200mA
検出分解能:0.01μA~0.05μA
位相差(角度) +55°~-55°
検出分解能:0.1°
電源 AC-DCアダプタ12V500mAまたは、リチウムイオン電池(5時間駆動)
電池寿命 3~5時間
電源入り後安定時間 5分間
使用温度範囲 0~50℃
使用湿度範囲 80%以下(結露しないこと)
インターフェース USB(データ処理用ソフト付属)
寸法 本体:120(H)×234(W)×184(D)mm(ハンドル及び、突起物含まず)
センサ:φ115×48(H)
重量 本体:約2.5kg
センサ:約0.7kg

 構成品

標準構成品 本体、2重対極センサー、2重対極センサー用ケース、鉄筋接続用ケーブル(試料極接続用)、センサー支持脚(3分割)、バッテリー(リチウム)、充電器(充電台、電源ケーブル)、ACアダプター(100V電源用)、予備保護膜、腐食診断データ処理ソフト(CD-R)、USBケーブル、取扱説明書(本体・センサー・メンテナンスマニュアル)、収納ケース(小・大)
※対応OS:WindowsXPまで
