ストラクチャスキャン SIR-EZ XT(GSSI社)

ストラクチャスキャン SIR-EZ XT(GSSI社)

NETIS登録番号:CB-160009-A

高周波(2700MHz)で高分解能、高深度を達成!タッチパネルで、高解像度画面かつ高速処理技術で高精細!

 高深度・高精細・多機能マルチな用途で「あらゆる現場」にてご利用可能!コンクリート内部の鉄筋、空洞、クラック、ひびの探査などに最適です。

機種名 ストラクチャスキャン
型番 SIR-EZ XT
メーカー名 GSSI社

  特長

○あらゆるシーンでの測定を可能に

コンクリート内部探査深度:40cm
比誘電率設定範囲:2〜20 ※従来品:4〜12
荒い路面も測定簡単:車高8mm (アンテナ底面と測定面)
ストラクチャスキャン SIR-EZ XT

○頑丈でコンパクトなデザイン

過酷な使用に耐え得るキャビネットを新たに開発。粉塵や雨天等の環境の悪い現場でも安心して使用可能。(IP-65)


○高解像度アンテナ

SIR-EZシリーズ最高周波の2,700MHzアンテナを装備!
ストラクチャスキャン SIR-EZ XTストラクチャスキャン SIR-EZ XT



○高解像度画面

最先端の6.5インチ高解像度スクリーン(画像表示幅従来より1.5倍!)
操作ボタンのシンプル設計&タッチパネルにより操作性が向上


○測定距離

測定距離(一回の走査)無制限!
※メモリ残量によりますので、ご注意ください。




  探査対象

●コンクリート内部探査
壁、床、天井等内部の金属と非金属の位置

●状態評価
修復計画のためのコンクリート状態把握

●建造物検査
橋、記念碑、壁、塔、トンネル、ベランダ、ガレージ、デッキ

●鉄筋かぶり厚

●コンクリート厚

●床版厚さ測定

●空隙探査(ジャンカ・クラック・ひび)

●電線管探査



  測定モードと搭載アプリケーション

Scan EZモード 迅速なデータ収集に最適。 測定深度とコンクリート種類を 選んで測定開始。
Scan Maxモード プロフェッショナルな2D探査を 行う場合はこちら。 詳細な設定が可能です。
Scan 3Dモード 3Dで探査が可能なモードです。

測定モードと搭載アプリケーション


  エクステンションポール (オプション)

道路、壁の検査に最適な遠隔操作ボタン付きエクステンションポール(延長ポール)ハンドル着脱機能により、専用エクステンションポール(手元操作機能付き)が取付可能。 地面、壁面、高所探査が容易に。

ストラクチャスキャン SIR-EZ XT エクステンションポール


  電線管判別ユニット (オプション)

電線管判別ユニットは、最新型電磁波レーダ「ストラクチャスキャン SIR-EZ XT」の前部に取り付けることにより、活電線(電流が流れている電線)を即時に探査することができるオプションユニットです。活電線からの信号は、下記右図に示すようにレーダ探査画面上に水色の線で示されることから、そのピーク値と一致する山形波形を活電線管と判断します。このユニットを取付けることにより、これまで判別が難しかった電線の判別が容易になり、電線切断事故を防ぐことが可能になります

ストラクチャスキャン SIR-EZ XT 電線管判別ユニットストラクチャスキャン SIR-EZ XT 電線管判別ユニット


  小型アンテナ Cube-Antenna (オプション)

XTのハンドルを付け替えるだけで使用可能です。
タイヤ(エンコーダ)の位置も3パターンに付け替えができ、より現場に適した探査が可能です。
工場配管下や入隅、狭所、壁際の探査にご利用ください。



  報告書作成ソフト Report Editor Pro (オプション)

●windows10対応

●フォルダのツリー表示

●ナビゲーションカーブ機能

●波形データ全画面表示
今まで決まったサイズでしか表示することしかできませんでしたが、画面に合わせてデータを大きく表示することが可能になりました。

●鉄筋ピッチが明確に
ポイント情報に間隔の項目も追加されました!ポイントを打ってすぐに把握が可能になりました。

●Aモード波形の表示位置を変更可能に
表示位置を右、左、表示なしを選択可能に

●カーソル移動スピードが2段階に
十字キーでのカーソル移動が速くできるように
20m以下のデータしか開くことができませんでしたが、長距離データも展開可能に

●XTの電線管判別ユニット AC Line Tracにも対応!

●比誘電率以外の詳細な設定も保存可能に

●一度に開けるファイル数が増加

●徹底した「現場主義」のこだわり
今まで以上にデータ分析・報告書作成を効率化します。



〇ナビゲーションカーブを用いて鉄筋位置を判定!

鉄筋位置特定がより簡単に!直感的に!

Proには、ナビゲーションカーブ機能を搭載!比誘電率・深さに合わせて山形波形(ナビゲーションカーブ)が変化し、判定が難しい波形や、下部筋の位置特定に活躍する新機能です。

ナビゲーションカーブを用いて鉄筋位置を判定 ヒント1:Ctrlを押しながらポイントを打つと、ナビゲーションカーブが表示されます。
ヒント2:Shift キーを押しながらポイント入力操作をすると、カーソル付近のピーク位置にポイントが入力されます。


ゲイン調整

ゲインレベル・表層ゲイン・深層ゲインの3つからゲイン(画像データの濃淡)を調整可能です。

ゲイン調整


ポイント一括削除

Altキーを押しながらドラッグするとボックス選択が可能に。ポイントを一括編集・削除など行えます。
Shiftを押しながらポイントを複数選択し、一括編集・削除も可能です。

ポイント一括削除


比率変更

簡単に比率も変更可能です。

比率変更


Excel出力

Excelへの出力も簡単です。

Excel出力



〇Report Editor / Advanceとの比較

メニューが分かりやすい!

メニューが分かりやすい


大画面で表示が可能

大画面で表示が可能


開けるファイル数増加!

開けるファイル数増加


ポイントの編集が簡単!

ポイントの編集が簡単



  ハツリ作業安全装置 SHL (オプション)

○レーザー光でハツリ深さを可視化


レーザー光で深さ方向に掘削ライン(ハツリ深さ)を可視化します。 レーザー光の掘削危険ライン、限界ラインをギリギリ見えるようにハツることで、鉄筋、配管に当たることなく、ハツリ作業・工事を進めることが可能です。

単品でのレンタルも可能!【ハツリ作業安全装置 SHL】




  仕様

○本体
製品名 ストラクチャスキャン
型式 SIR-EZ XT
測定方式 電磁波レーダ方式
測定対象物 鉄筋、塩ビ管、空洞等
測定深度 2〜400mm
測定レンジ設定 10,20,30,40,50cm
アンテナ中心の周波数 2.7GHz(2,700MHz)
比誘電率設定範囲 2〜20
測定距離(一回の走査) 無制限
※ メモリ残量によります。
最大走査速度 約3m/s(従来品の約8倍)
データ保存 内蔵メモリ14.5GB
外部接続・出力 PC(専用ソフト必要)、JPEG画面保存、USB、wifi出力(予定)
電源 バッテリー駆動(2.5時間但しLED低照度)
※充電器にはバッテリーリフレッシュ機能付き
寸法 約157(W)×175(H)×236(D)mm
重量 約1.8kg(バッテリー装着時)
車高 8mm
表示のサイズ 6.5インチ
ディスプレイ解像度 1024×768
使用温度 -20℃〜40℃
保存温度 -20℃〜60℃
相対湿度 95%以下
保護等級 IP65


○Cube-Antenna(オプション)
周波数 2,300MHz
探査深度 約40cm
探査レンジ 〜50cm

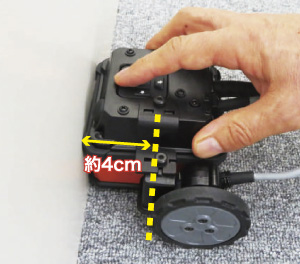

探査位置 壁際約4cmまで探査可能
寸法 約7.5(H)×9.6(W)×9.6(D)cm
重量 約300g(アンテナのみ)、約750g(ケーブル込み)
動作温度 -20°C〜40°C
適合 FCC、RSS、RoHS、CE
保護等級 IP65


○Report Editor Pro(オプション)
※インストールするには、以下のPC環境が必要です。
CPU 1GHz以上の32ビット(x86)、または、64ビット(x64)
RAM 1GB RAM(32ビット)、または、2GB RAM(64ビット)
ハードディスク領域 16GB(32ビット)、または、20GB(64ビット)
グラフィックスデバイス WDDM1.0以上のドライバーを搭載したDirectX9グラフィックスデバイス
OS Microsoft Windows 10、または、Windows 8.1、Windows 7 (日本語版)
必要なアプリケーション Microsoft Excel 2016、または、Excel 2013、Excel 2010、Excel 2007
PDFを表示可能な関連付けされたアプリケーション
推奨システム
CPU 2コア以上の64 ビット
RAM 4GB RAM


○ハツリ作業安全装置 SHL(オプション)
仕様項目 緑ライン 赤ライン
光源 可視光半導体レーザー532nm 可視光半導体レーザー635nm
モジュール数 CONE Module1個 4個
レーザー出力 クラス2M クラス1M
レーザーライン:1mW 以下
自動補正機能 電子水準センサー方式
制御機能 モーター制御方式
レーサーライン指示精度 度 ±1mm/7m
水平ライン距離 ±2mm/30mm
電源 リチウムイオンバッテリー(3400mAh)
連続使用時間 緑ラインのみ点灯:約11時間 赤ラインのみ点灯:約22 時間
2色ライン点灯:約8時間
サイズ/重量 110mm×134mm / 1.4kg(バッテリー含む)
動作温度範囲 -5℃〜+40℃


  構成品

標準構成品 本体、バッテリー×4、充電器、ハンドル着脱工具、収納ケース、グリッドシート(60cm×60cm x3、グリッドシート30cm×30cm x3)


  オプション品

オプション品 エクステンションポール、エクステンションポール専用軽量ケース
電線管判別ユニットAC Line Trac XT
Report Editor Pro(CD-R、USBドングルキー、取扱説明書)
報告書作成ソフト Report Editor Pro アスファルト舗装厚管理機能付き(CD-R、USBドングルキー、取扱説明書)
ハツリ作業安全装置 SHL(本体(バッテリー装着済)、三脚、ACアダプタ、収納ケース)
