アンカー引張試験機プロテスター TR-30 / TR-75 / TR-150（トラスト）

軽量だから女性でもラクラク！世界最小試験機が従来のアンカー引張試験の課題を解決します。TR-30が新登場！
NETIS登録番号:KT-160111-A

　従来のアンカー試験機における課題点をプロテスターTR-30/TR-75/TR-150が解決します。 小型軽量設計で持ち運びが便利です！TR-30は最大30kNまで、TR-75は最大75kNまで、TR-150は最大150kNまで測定可能です。

※お問い合わせの際は、TR-30 /TR-75 / TR-150いずれかをお問い合わせ下さい。
機種名 アンカー引張試験機
型番 TR-30 / TR-75 / TR-150
メーカー名 トラスト
お見積り請求はこちらお問い合わせはこちら


　特 長

TR-30は最大30kNまで、TR-75は、75kNまで測定可能！TR-150は、150kNまで測定可能！


・アンカー引張試験機プロテスター TR-75 / TR-150特長
・ディジタル画面とプリンターが1つに集約!
・一般照明・ＬＥＤ照明・装飾照明･光源に対応
・小型・軽量ハンディタイプ
・簡単操作で使いやすい
・夜間作業対応バックライト機能付!




夜間作業や暗い場所でも見やすいデジタル表示

多彩な測定画面表示
多彩な測定画面表示バックライトは電源スイッチにてオン・オフができ、暗い場所や夜間の測定が容易。


　

測定データをその場でプリントアウト

多彩な測定画面表示

多彩な測定画面表示印字スイッチを押すと年月日・時分・設定値(SET)測定値(MAX)・単位を印字。フィードスイッチで紙送り。




電源コード不要


多彩な測定画面表示 多彩な測定画面表示電源不要の電池作動なので、作業場所を選びません。
(単三乾電池×4本)



　 「プロテスター」だからできる　アンカー引張試験のご提案

アンカー引張試験のご提案


　 セット内容


　　　　　　　　　　　セット内容

　　　　　　　　　　　　　セット内容



　 試験手順

　　　　　　　試験手順試験手順試験手順試験手順



　 よくある質問

プリンター用記録紙は一巻何ｍでしょうか？

Answer!

一巻あたり約9ｍです。
標準構成品として付属しておりますが、追加でご必要な場合は販売になります。


溶融亜鉛メッキのされたボルトについては測定可能でしょうか？

Answer!

メーカーオプション品の、メッキ対応カプラが必要です。
ご検討されている場合は、担当スタッフまでお問い合わせください。


使用できるカプラや寸切ボルトのサイズが知りたいです。

Answer!

レンタルされる機器によって異なります。下記をご参照ください。

[TR-30]
ミリ(M)(M6･M8･M10･M12･M16）
インチ(W)(W1/4･W5/16･W3/8･W1/2）

[TR-75]
ミリ(M)(M6･M8･M10･M12･M16）
インチ(W)(W1/4･W5/16･W3/8･W1/2･W5/8）

[TR-150]
ミリ(M)(M6･M8･M10･M12･M16･M18･M20･M22･M24)
インチ(W)(W1/4･W5/16･W3/8･W1/2･W5/8･W3/4･W7/8)



　 センターホール型荷重計 仕様

測定荷重 TR-30 0～30kN
TR-75 0～75kN
TR-150 0～150kN
対象アンカー TR-30：Ｍ6～Ｍ16
TR-75：Ｍ6～Ｍ16
TR-150：Ｍ6～Ｍ24		 締付け方式(ナット及び専用カプラー使用)
TR-75：W 1/4～W 1/2
TR-75：W 1/4～W 5/8
TR-150：W 1/4～W 7/8
荷重精度 非直線性 ±4%RO
ヒステリシス ±3%RO
外　装 ステンレス鋼地肌

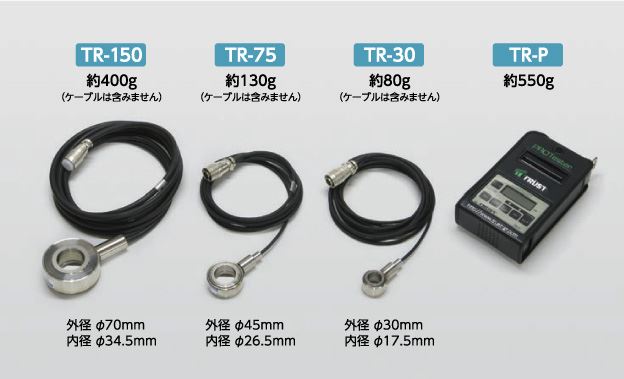

寸　法 TR-30 外径φ30　内径φ17.5　高さ20mm
TR-75 外径φ45　内径φ26.5　高さ20mm
TR-150 外径φ70　内径φ34.5　高さ30mm
質量 TR-30 約80ｇ（ケーブル含まず)
TR-75 約130ｇ（ケーブル含まず)
TR-150 約400ｇ（ケーブル含まず)
その他 保護等級:IP67(コネクタ部は含みません)、TEDS対応品


　 デジタル表示部 仕様

電　源 単3形乾電池×4本（オキシライド使用可）
使用環境 使用温度 0～50℃
使用湿度 85%RH以下(結露のないこと)
荷重精度 非直線性 ±4%RO
ヒステリシス ±3%RO
外形寸法 96(W)×160(H)×38(D)
重　量 約550g
表示部 液晶4桁表示 / バックライト付
最小表示値 TR-30 0.01kN
TR-75 0.01kN
TR-150 0.1kN
プリンター部 感熱ラインドット方式 / 紙幅　58mm


　 構成品

標準構成品 TR-150 センターホール型荷重計（TR-150）、荷重計用ゴムカバー、デジタルプリンター付表示機、デジタルプリンター付表示機用ケース、接続ケーブル、専用カプラ（ミリ(M)：M6、M8、M10、M12、M16、M18、M20、M22、M24）、専用カプラ（インチ(W)：W1/4、W5/16、W3/8、W1/2、W5/8、W3/4、W7/8）、寸切ボルト（ミリ(M)：M6、M8、M10、M12、M16、M18、M20、M22、M24）、寸切ボルト（インチ(W)：W1/4、W5/16、W3/8、W1/2、W5/8、W3/4、W7/8）、専用ワッシャー（2枚組）、スパナ（36㎜）、延長パイプ（ボルト付）、取扱説明書、収納ケース


　 オプション品

TR-75 変位確認器 TR-75-ram 専用カプラ M10、専用カプラ M12、ベゼル固定ナット、角度ベゼル、回転止め座金、専用座金(a)、専用座金(b)、スイングベース、専用反力台、専用反力台(脚)、取扱説明書(換算表付き)、収納ケース
