ダイナモメーター EDx(ディロン社)

ダイナモメーター EDx(ディロン社):クレーンスケール(吊り秤):秤・計量器

ひょう量20,000kg、目量50,000kg2タイプの大型吊り秤

 無線式の手元表示器、置き台付き。屋外、屋内でも見やすいクラス最大のLCDを採用
フルスケールの±0.1%の高精度(専用シャックル・スペーサー使用時)
無線は免許・届出不要でTELEC認証済み

機種名 ダイナモメーター
型番 EDx
メーカー名 ディロン社


  特長

  • ・ドットLCD採用で見やすい画面
  • ・フルスケールの±0.1%の高精度(専用シャックル・スペーサー使用時)
  • ・安全荷重は200%
  • ・アルマイトまたはニッケル無電解メッキで、防錆対策は万全
  • ・測定位置は、無線でcommunicatorに表示
  • ・無線は免許・届出不要でTELEC認証済み
  • ・IP55で、屋外での使用が可能
  • ・ピーク値の記憶・表示・クリアが可能
  • ・ゼロリセット機能により、風袋測定可能(最大荷重の100%以内)

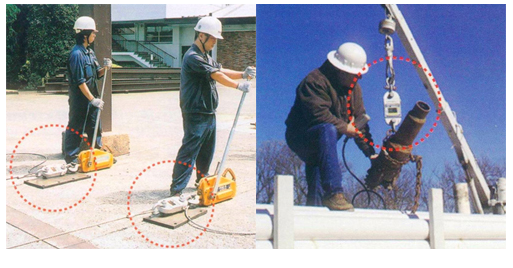

  用途

  • ・移動式クレーンの安全確認
  • ・屋内クレーンの安全管理
  • ・工場内クレーンの安全管理
  • ・重量物牽引作業の安全確認
  • ・ケーブル緊張作業の安全確認
  • ・トラス吊上げ安全確認



  外形寸法図


型式 EDx-50K EDx-100K
A 348mm 400mm
B 152mm 172mm
C 229mm 262mm
D 70mm 99mm
E 51mm 70mm
F 754mm 1029mm
G 640mm 870mm
H 146mm 235mm
I 175mm 327mm
J 127mm 184mm
重量 11kg 17kg



  仕様

● 本体
型式 EDx-50K EDx-100K
最大荷重 20,000kg 50,000kg
最小表示荷重(切替可能) 20・5kg 50・10kg
材質 合金鋼
表面処理 ニッケル無電解メッキ
精度 フルスケールの±0.1%
繰り返し性 フルスケールの±0.1%
液晶文字高さ 26mm
使用温度範囲 -10~+60℃
安全荷重 200%
保護等級 IP55
表示間隔 0.5秒(無線使用時は本体の使用台数による)
出力 特殊コネクタ×1(コミュニケーター・プリンター・パソコン用)
電池 単2形アルカリ乾電池(1.5V)×2個
電池寿命 320時間、無線使用で40時間
シャックル 専用シャックル
その他機能 電池残量表示、ピーク値表示、ピーク値クリア、風袋機能、オーバーロード表示、自動電源OFF(任意設定時間による)、単位表示切換(kg、Nなど)、最小表示荷重切換、RS-232C出力、画面濃淡調整
寸法 寸法図参照
重量 寸法図参照

● コミュニケーター
保護等級 IP44
表示台数 無線:15台(1画面で5台分を同時に表示)
電池 単形3アルカリ乾電池(1.5V)×4個
電池寿命 無線で40時間
使用温度範囲 -10~+60℃
入力 特殊コネクタ×(本体用)
出力 特殊コネクタ× (RS-232C用)

● 無線仕様
免許 不要
周波数 2.402~2.478GHz、周波数連続切り換え
出力 10mW
アンテナ 内蔵アンテナ
使用範囲 屋外90m、屋内45m(使用場所の電波状態により変動)



  構成品

標準構成品 本体、コミュニケーター、取扱説明書
