ポータブル流量計 G601 CA Energy(フレキシム)

ポータブル流量計 G601 CA Energy(フレキシム)

様々な種類の配管に対応した簡単設定クランプオンタイプのポータブル式超音波流量計。多量の気泡や固形物混入されている 液体の計測が可能。さらに熱量計測も可能です。

 クランプオンタイプ、高精度両方向の流量測定。流量測定、幅広い測定レンジ、高精度、高いゼロ点安定性、 高温度に対応しています。

機種名 ポータブル流量計
型番 G601 CA Energy
メーカー名 フレキシム
○取扱いトランスデューサ一覧
※いずれかをお選びください

  ラ ム波トランデューサ シェ ア波トランデューサ
タイプ/
オーダーコード
GRP1NC3/
GLP - NNNNL
GRM1NC3/
GLM - NNNNL
GRK1NC3/
GLK - NNNNL
FSM-NNNNL
可 能最小サイズ 15 mm 30 mm 60 mm 50 mm
推 奨最小サイズ 20 mm 40 mm 80 mm 100 mm
推 奨最大サイズ 50 mm 90 mm 300 mm 2000 mm
可 能最大サイズ 70 mm 150 mm 500 mm 3400 mm
仕 様 そ の他仕様はコ チラをご覧ください。 その他仕様はコ チラをご覧ください。

特 長

・クランプオンタイプ、高精度両方向の流量測定、幅広い測定レンジ、高精度、高いゼロ点安定性、 高温度対応
・2チャンネル仕様、多入出力、データロガー、 シリアルインターフェース • 本体保護等級:IP65
・リチウムイオンバッテリーにて最大約 14 時間 連続運転 • トランスデューサ(変換器)自動認識にて5分以内の簡単設定
・配管内径:50~550mm
・測定温度:-40~+130℃
・頑丈なキャリングケース保護等級:IP67
・ハイブリッドトレックの使用時、設定にて伝搬時間差モードとノイズトレックモードの自動切り替え、もしくはマニュアル切替が可能なため、多量の気泡 や固形 物混入の流体にも対応
・過酷な条件でも、クイックフィックスにてトランスデューサ(検出器)を簡単設置


  用途

・化学産業
・水処理産業
・石油
・ガス産業
・HVAC
・工場管理
・航空産業

  仕様

○ 本体仕様
デザイン ポー タブル式
測 定
測 定原理 伝 搬時間差方式、ノイズトレック方式
(多量の気泡や固形物混入の流体に対して、設定により自動切り替え、マニュアル切り替え可能)
流 速 0.01~25m/s
繰 り返し性 0.15% 読み値(アプリケーションによる)
精 度
体 積流量 ±1% 読み値(アプリケーションによる)
±0.5% 読み値(校正時)
流 体 音 波伝搬液体(伝搬時間差方式)
温 度補正 ANSI / ASME MFC - 5.1M - 2011の推奨に対応
ト ランスミッタ(変換器)
電 源 100~240V / 50~60Hz(電源)
10.5~15VDC(変換器のソケット部)
バッ テリー リ チウムイオンバッテリー:7.2V / 4.5Ah
運転時間(入出力とバックライトなし)14 時間以上
電 力消費 6W 以下
測 定個所 2(ト ランスデューサ2セット設定可能)
演 算移動平均 0~100s 設定可
測 定周期 100~1000Hz
応 答時間 1s(1 チャンネル)、70ms(オプション)
材 質 PA、 TPE、AUTOTEX、ステンレス
保護等級(EN60529による) IP65
重 量 1.9 kg
取 り付け方式 ク イックフィックス取り付け用冶具
周 囲条件温度 -10~+60℃
表 示部 2x16 文字、ドットマトリックス、バックライト付き
表 示言語 英 語、ドイツ語、フランス語、オランダ語、スペイン語
計 測仕様
測 定量 体積流量、質量流量、流速、エネルギー流量(温度入力必要)
積 算値 体 積、質量、エネルギー(オプション)
演 算計算 平 均値、差値、総和
診 断機能 音 速、信号幅、SNR、SCNR、アンプ標準偏差、伝搬時間
デー タ記録
記 録できるデータ 全 ての測定量、積算値、診断値
容 量 100,000 点以上

○配置
アプリケーション エネルギー測定
出 力
パッ シブ電流出力 2
バ イナリ出力 2
イ ンプット
温 度インプット 2

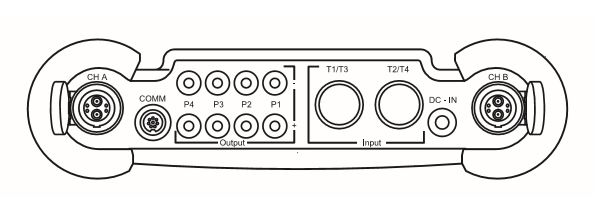

本 体コネクタ部 ポータブル流量計 G601 CA Energy 本体コネクタ部

○ラム波トランスデューサ必 須選択

※ 下記3点のいずれか、もしくはシェア波トランデューサの中からお選びください。

タイプ GRP1NC3 GRM1NC3 GRK1NC3
オー ダコード GLP - NNNNL GLM - NNNNL GLK - NNNNL
流 体圧力※1
可能最低必要圧力 - - 金 属配管:
10bar  (d>120 mm)
5bar  (dく120 mm)

最低必要圧力
金 属配管:
10bar (d>35 mm)
5bar (dく35mm)
プラスチック配管: 1
金 属配管
10bar (d>60mm)
5bar (dく60mm)
プラスチック配管: 1
金 属配管:
15bar  (d>120 mm)
10bar  (dく120 mm)
プラスチック配管: 1
配 管内径※2
可 能最小サイズ 15 mm 30 mm 60 mm
推 奨最小サイズ 20 mm 40 mm 80 mm
推 奨最大サイズ 50 mm 90 mm 300 mm
可 能最大サイズ 70 mm 150 mm 500 mm
配 管肉厚
最 小 1 mm 2 mm 4mm
最 大 3 mm 5 mm 9mm
材 料
ハ ウジング
接触面
PPSU / SUS304(1.4301)
キャップ
PPSU / SUS304(1.4301)
キャップ
PPSU / SUS304(1.4301)
キャップ
PPSU
保護等級
(lEC/EN 60529)
IP65 IP65 IP65
ト ランスデューサケーブル
タ イプ 1699 m 1699 m 1699 m
長 さ 4 m 4 m 5 m
寸 法
縦 l 74 mm 74 mm 128.5 mm
横 b 32 mm 32 mm 51 mm
高 さh 40.5 mm 40.5 mm 67.5 mm
寸 法図面 ラム波トランスデューサ GRP1NC3 シェア波トランスデューサ GRM1NC3 シェア波トランスデューサ GRK1NC3
運 転温度
最 小 - 40 ℃ - 40 ℃ - 40 ℃
最 大 +170 ℃ +170 ℃ +170 ℃
温 度補正 x x x

※ 1 アプリケーションによる天然ガス、窒素、圧縮エアなど
※2  配管内径(推奨最小値、最小最大値)は、反射モード、流速15m/s 条件
   配管内径(可能最小値、可能最大値)は、対角モード、流速25m/s 条件


○シェア波トランスデューサ必 須選択

※ 下記、もしくはラム波トランデューサ3点の中からお選びください。

オーダーコード FSM-NNNNL
配 管内径
可 能最小サイズ 50mm
推 奨最小サイズ 100mm
推 奨最大サイズ 2000mm
可 能最大サイズ 3400mm
配 管肉厚
最 小、最大 制 限なし
材 質
ハ ウジング SUS 304(1.4301)
接 触面 PEEK
保護等級(IEC/EN 60529) IP67
ト ランスデューサーケーブル
タ イプ 1699
長 さ 4m
寸 法
縦I 60mm
横b 30mm
高 さh 33.5mm
寸 法図面 シェア波トランスデューサ
運 転温度
最 小 -40 ℃
最 大 +130 ℃


○フェステニングシューズとチェーン

材 質 SUS 304(1.4301)
尺 の長さ 320mm
寸 法 420×48×68mm

フェステニングシューズとチェーン


○ 接続部
接 続NL ポータブル流量計 G601 CA Energy 接続部
ト ランスデューサ周波数タイプ
(オーダーコード3番目)
x:2m
y:2m
I:≦25m(25m~100m リクエスト)

○トランスデューサケーブル
  トランスデューサケーブル 延長ケーブル
タ イプ 1699 2551
標 準長さ 4m 5m、 10m
最 大長さ - 100m
運 転温度 -55 ℃~+200 ℃ -25 ℃~+80 ℃
シー ス
材 質 SUS 304(1.4301) -
外 径 8mm -
ケー ブルジャケット
材 質 PTFE TPE-O
外 径 2.9mm 8mm
厚 み 0.3mm -
ブ ラウン ブ ラック
シー ルド × ×

○クランプオンタイプ温度プローブオ プション

※ 温度も合わせて計測される場合は、こちらをご利用ください。 (必須ではありません。)

型式 PT12F
オー ダーコード 670415-2
設 計 ショー トレスポンスタイム
タ イプ Pt100
接 続 4- 線
測 定範囲 -50 ℃~+250 ℃
精 度T ±(0.15 °C + 2 . 10-3 . |T [°C]|) class A
レ スポンスタイム 8s
ハ ウジング PEEK、 SS304 (1.4301)、銅
保 護等級
(IEC/EN 60529)
IP66
重 さ (コネクターなし) 0.32kg
取 付 ク ランプオン
寸 法
長 さI 14mm
広 さb 30mm
高 さh 27mm
寸 法図面 クランプオンタイプ温度プローブ


○コネクター
ピン 温度プルーブケーブル 延長ケーブル
1 白 /青
2 赤 /青 グ レー
3,4,5 な し
6
7
8 な し

○ケーブル
  温度プローブケーブル 延長ケーブル
タ イプ 4×0.25mm2  黒もしくは白 LIYCY 8×0.14mm2  グレー
標 準長さ 3m 5/10 /25m
最 大長さ - 200m
ケー ブルジャケット PTFE PVC







○標準時構成品
標 準構成品 充 電器セット(AC、接続ケーブル)、メジャー、PC接続ケーブル(USB、RS-232C)、USBドライバ、カプラント、カプラン ト拭き雑巾、ベルト、厚さ計用トランスデューサ、ソフトウエア、取扱説明書、クイックスタートガイド

○トランスデューサ標準構成品
シェア波トランスデューサ FSM-NNNNL ト ランスデューサ(接続ケーブルつき)×2、トランスデューサ取り付けチェーン×2、トランスデューサ取り付け金具、トランスデューサ 延長ケーブル
ラム波トランスデューサ GRP1NC3
GRM1NC3
GRK1NC3
本 体
※ その他構成品は別途お問い合わせください。


  オプション品

ク ランプオンタイプ温度プローブ 温 度センサー(取付ジグ付)、変換ケーブル、入力アダプタ(赤・黒)、温度計延長ケーブル
