管内カメラGラインスコープ GLS-R3032(レッキス工業)

自動水平機能で管内の上下を瞬時に判断!

 管内の天地に合わせて画像(カメラ)が回転。天井方向を常に一定に保ちます。また、モニターの画質も良くなりタッチパネル・Wi-Fi機能搭載。2画面表示で検査中の映像を比較でき、操作性に優れたカメラです。

機種名 管内カメラGラインスコープ
型番 GLS-R3032
メーカー名 レッキス工業


 特長


自動水平調査機能

GLS-R3032各部説明

管内の天地に合わせて画像(カメラ)が回転。天井方向を常に一定に保ちます。
カメラ映像のトップが常に天井方向を向くことで、管内の状況がより判定しやすくなります。
また、情報照明に重きを置き、管内奥行と上方が暗くなることを改善しました。


2画面表示

GLS-R3032各部説明

保存しておいた画像(静止画)と検査中の映像を比較できます。


Wi-Fi機能搭載

GLS-R3032各部説明

Wi-Fiを使って転送可能。20m離れた場所でも画像の確認ができます。
(ただし障害物のある場合を除く)

※ データ転送用アプリ VideoscopeNOW(無料)はios/Android機器対応です。
  お客様でダウンロードをお願いします。




タッチパネルモニター

GLS-R3032各部説明

操作性UP・簡単操作・モニターに文字入力可能。保存したデータ(静止画)に英数字が入力できます。


録画機能搭載

動画・静止画をSDカード/SDHCカードへ記録。パソコンでの編集が容易に行えます。



その他特徴

  • ・対角150.8°の広角レンズ
  • ・白色LED10灯で鮮明な画像
  • ・90°エルボ2箇所の通過が可能
  • ・カメラヘッドは防水構造
     防水性能JIS-IP68で、水中仕様もOKです。(水深10m)
    ※防水部分はカメラとケーブル部分となります。
  • ・リチウムイオンポリマー電池内蔵
     3時間充電で約5時間の使用可能。(Wi-Fi機能OFFの場合)


カメラ部

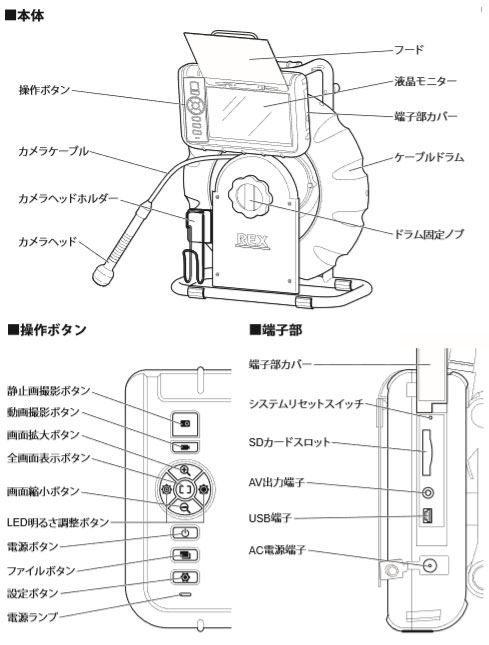

各部名称




 仕様

本体 寸法 モニタ:240×154×47mm
ドラム:340×220×420mm
質量 7.3kg(モニタ1.3kg、ドラム6.0kg)
電源 ・ACアダプタ使用時 AC100V 50/60Hz
・内蔵リチウムイオン電池使用時
(3時間充電で約5時間使用可能、※Wi-Fiは不使用)
消費電流 0.2A(ACアダプタ使用時)
動作環境 0~45℃(バッテリー駆動時)
0~40℃(ACアダプター駆動時)
0~60℃(カメラヘッドとケーブル)
カメラヘッド サイズ/適応管径 φ30mm/φ32mm~φ110mm
曲管通過能力 φ40(90°エルボ2箇所)
防水構造 水中形防水構造 JIS-IP68 水深10m
照明 白色LED 10灯
カメラケーブル 径 / 長さ φ6.6mm/32m (有効長30m)
最小曲げ半径 R100(常温にて)
レンズ 最小絞り値/焦点距離 F2.8 f=2mm (焦点調整範囲:10mm~∞)
画角 気中:約150.8°
カメラ部 TV方式 NTSC方式(PAL切替可)
撮像素子 30万画素 C-MOS
距離表示 最小表示単位0.1m
※最小表示は 0.1mですが0.1m単位でカウントする訳ではありません。 表示は参考値としてください。
モニタ LCDモニタ 7型TFTタッチパネル液晶
保存形式 静止画:JPEG形式
動画:MPEG形式
保存媒体 SD(1GB / 2GB) /SDHC(4~32GB)
※SDHC16GB本体挿入済み

※管内のバリ、異物、変形等の条件により異なります。



 成品

標準構成品 本体、SDカード、ACアダプタ、USBケーブル、AVケーブル、取扱説明書、収納ケース
