工業用ビデオスコープ IPLEX LX φ6.2mm(オリンパス)

工業用ビデオスコープ IPLEX LX φ6.2mm

薄型コンパクトボディに優れた操作性と高機能の両方を搭載。
 大空間や長い配管の観察、また異物回収など、プラスアルファのニーズに応えるコンパクトなビデオスコープです

 薄型コンパクトの携帯型ボディに、大容量リチウムインバッテリーをビルトイン。いつでも、どこにでも、携帯して、簡単検査が行えるIPLEX LXがフィールドメンテナンスを革新します。

機種名 工業用ビデオスコープ
型番 IPLEX LX φ6.2mm(IV8635AL1)
メーカー名 オリンパス

  特長

○充実の機能と性能を堪能。

頑丈なボディ、携帯性と視認性を両立させた全天候型モニター、直感的な操作を実現したアイコンメニュー、それら全てがコンパクトなフォルムに凝縮されています。

●抜群の携帯性
IPLEX LX φ6.0mm 抜群の携帯性 IPLEX LX φ6.0mm 抜群の携帯性

・薄型コンパクトボディ

・機動性と設置の両方に効果的な可動式の取手
バインダーサイズの小型・軽量ボディに堅牢性と高機能を凝縮。大容量のリチウムイオンバッテリー内蔵により(ACアダプターも使用可)約2時間の長時間駆動を実現。広域での検査も安心して使用できます。

・6.5型一体式モニター、フリーアングルでの観察が可能
本体部と操作部は着脱可能なフリースタイル観察方式。一体型としてもセパレートでも、被検体や現場のロケーションに合わせた、最適なスタイルでの観察が可能です。

IPLEX LX φ6.0mm



●優れた操作性

観る・撮る・解析する、工業用内視鏡としての使いやすさを徹底追求。 優れた操作性により、誰でも簡単に効率良く検査を行うことができます。

 IPLEX LX φ6.0mm 優れた操作性 IPLEX LX φ6.0mm 優れた操作性 IPLEX LX φ6.0mm 優れた操作性

・本体部と操作部は着脱可能なフリースタイル観察を実現

・思いのままに操れるTrueFeel(パワーアシスト機構)
先端の湾曲機構には電動湾曲の簡便性と、メカニカル湾曲の応答性を高次元で両立させた「TrueFeel」を採用。指(ジョイスティック)の動きとスコープ先端の動きの連動性を高めながらも、指にかかる負荷を軽減させ、自動車のパワーステアリングの様に軽いタッチの操作が可能です。

・一発 操作ボタン搭載
録画や再生など主要な操作をワンプッシュで行える一発操作ボタンを設定。メニューから操作や設定画面を呼び出す必要を無くす事により、検査時間の短縮を図りました。

・アイコンによる操作画面

IPLEX LX φ6.0mm IPLEX LX φ6.0mm IPLEX LX φ6.0mm

●圧倒的な強度と耐久性

雨や砂塵の中など、過酷な現場条件を乗り越えられてこそフィールドメンテナンス用と名乗る事ができます。 IPLEX Lシリーズは、精密機器でありながら道具としての高耐久性を実現しました。 高い信頼性はオリンパスの誇り。IPLEX Lシリーズには、先進の技術が薄型ボディに凝縮されています。

IPLEX LX φ6.0mm 全天候オールラウンド設計 全天候オールラウンド設計 IPLEX LX φ6.0mm 強靭な堅牢性能 WiDER IPLEX LX φ6.0mm 現場志向の新高耐性蛇管 WiDER IPLEX LX φ6.0mm


・全天候オールラウンド設計
IPLEX Lシリーズは雨や砂ぼこりに強い高気密の防滴・防塵ボディ※。更に低外光反射のデイライトビューモニターの採用により、陽の強い戸外の検査においても被検体内部をクリアかつリアルに映し出します。
※ IP55(IEC国際電気標準会議の塵や埃と水の浸入に対する保護等級)に準拠。防滴・防塵においては全ての状況において無破損、無故障を保証するものではありません。

・信頼へのこだわり、強靭な堅牢性能
IPLEX Lシリーズは道具としての原点に回帰。苛酷な使用に耐える堅牢設計で、精密機器につきまとう繊細なイメージを払拭しました。ボディ内部には打撃破損を誘引する駆動系を廃し、約 1.2mの耐衝撃テストをクリア※1。移動に伴う衝突や落下に対しても壊れにくい構造です。更にφ6.0mmのチャンネル内蔵型スコープモデルは、世界的に認知された米国国防軍用規格MIL-STD-810F/GおよびMIL-STD-461Fに準拠し、暴風雨、湿度、塩霧、砂塵、凍結雨、爆発性雰囲気※2、電磁環境等の使用環境における厳しい規格試験をクリアしています。
※1 耐衝撃性能は使用状況や衝撃の条件によって異なりますので、全ての状況において無破損、無故障を保証するものではありません。
※2 本製品は防爆製品ではありません。

・現場志向の新高耐性蛇管
挿入部の外ブレードには圧倒的な摩擦強度とつぶれ強度を併せ持つ新高耐性蛇管を採用。堅牢かつ柔軟性に富み、現場におけるヘビーデューティーな活用シーンにも信頼のおけるオリンパスの独自技術です。 また、先端の曲がり通過性と手元の押込性を高度に両立させたTapered Flex(テーパードフレックス)蛇管を採用。入り組んだ検査対象物への挿入を強力にアシストします。

・高温感知センサー搭載
高温感知センサーを挿入部先端に内蔵。スコープが限界温度に近づいた際、ブザーとモニター表示によって検査者に警告を発します。高温による故障を未然に防ぎ、安全かつ安心して作業を進める事が可能です。


●高品位画質

デジタルカメラの超高解像技術と医療用内視鏡の超精密技術。比類なきノウハウと卓越した技巧を持ってこそ描写できる画像があります。

IPLEX LX φ6.0mm 高品位画質と画像マネジメント

・6.5型全天候型モニター
薄型コンパクトボディに6.5型の全天候型モニターをビルトイン。視野角の広いワイドモニターが検査対象物内部の小さな傷も的確に映し出します。

・WiDER(画像処理アルゴリズム)搭載
ビデオスコープの映像において「暗いところが黒くつぶれる(黒つぶれ)」という問題に照明光のパワーアップだけで対処すると、今度は強い光によっ て「明るいところが白くとぶ(白とび)」という新たな問題を誘発する事になります。オリンパスでは独自の画像処理アルゴリズムによってこの難題を解決しました。ダイナミックレンジ※2を大幅に広げた独ロジック(WiDER)の演算処理により、暗部から明部に至るまで、豊かな階調で人間の目視に近い感覚の検査を可能にしています。
※2 明暗比を忠実に再現できる最小レベルから最大レベルまでの範囲。

・高輝度新光学アダプター・光学アダプター自動認識機能搭載
スコープ先端の照明装置には白色LED方式をベースに輝度と配光の面から更なる進歩を遂げた新システムを採用。飛躍的な輝度のアップを実現しました。被検体を的確に捉える明るい光を放つと共にランプ交換によるコストと手間を削減します。また更に2倍の出射光量が得られるハイビーム機能を搭載。WiDER機能との相乗効果により、広い空間や反射率の低い被検体などの検査に大きな威力を発揮します。 また、IPLEX Lシリーズの光学アダプターには自動認識機能が搭載されており、万が一スコープ先端に取り付けられた光学アダプターが緩んだ際には警告を発し、光学アダプター脱落によるトラブルを未然に防ぎます。

●直感的操作が可能な画像マネジメント

記録、診断、そして報告書作成へ。 使用者の立場に立った設計が理想的な検査へと導きます。

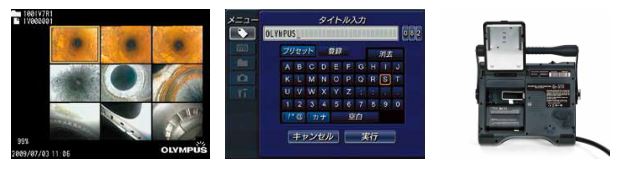

IPLEX LX φ6.0mm デジタル記録 IPLEX LX φ6.0mm タイトル入力 IPLEX LX φ6.0mm デジタル記録媒体


・静止画記録(JPEG)および動画記録(AVI)
静止画(JPEG)および動画(AVI)の記録ユニットを内蔵。操作部のワンプッシュによる記録が可能であり、検査現場における煩雑な作業を軽減しました。またサムネイル画面を活用すれば検査結果のレビュが容易に行えます。

・タイトル入力
IPLEX Lシリーズで記録した画像には、簡単にタイトルをつける事が可能であり、検査部位や検査結果の特定が素早く行えます。

・デジタル記録媒体
デジタル記録は、衝撃に強くPCとの親和性が高いUSBフラッシュメモリーを採用しました。標準付属の1GBで静止画(JPEG)なら約3400枚、動画(AVI)ら約30分の記録が可能です。

IPLEX LX φ6.0mm






 IPLEX Lシリーズ 撮影画像

IPLEX Lシリーズ 撮影画像



   仕様

●工業用ビデオスコープシステム
型番 IV8635L1
挿入部外径 φ6.0mm
挿入部有効長 3.5m
スコープ軟性部構造 操作部先端に行くに従って徐々にやわらかくなるTapered Flex蛇管
湾曲部湾曲角度
(4方向)
90°以上
質量
(バッテリー含む)
2.9kg

●IPLEX LX

挿入部
外装 特殊強化加工タングステンブレード
湾曲操作 TrueFeel方式によるジョイスティック湾曲操作
高温感知センサー 2段階高温警告
照明方式 高輝度LED照明
ハイビーム LEDの出射光量を2倍にアップ
光学アダプター認識 SmartTipによる自動認識方式

操作部
外形寸法 (W x D x H) 311mm x 93 mm x 192 mm
質量 約750 g (挿入部、ユニバーサルケーブルを含まず)
一発操作ボタン 以下の機能が操作部の一発 操作ボタンにて操作可能:
ライブ画像表示、WiDER ゲインコントロール(IPLEX LXのみ)、明るさ調整、画像のズーム、観察画像のフリーズ/記録、湾曲操作、メニュー表示、リトリーブ画像表示/サムネイル画像表示

メインユニット
外形寸法 (W x D x H) 突起部含まず: 227 mm x 64 mm x 189 mm
突起部含む: 239 mm x 99 mm x 215 mm
液晶モニター 6.5型 全天候型液晶モニター
電源 DC駆動: 専用バッテリー/10.8 V
AC駆動: 100 V ~ 240 V, 50/60 Hz (標準ACアダプター接続による)
ビデオ信号出力 RCAビデオピン端子
USB端子 A端子、Ver.2.0準拠(記録専用)

画像処理機能
ズーム/明るさ調整機能 3ステップデジタルズーム、8ステップデジタル明るさ調整
ゲイン調整機能 独自の明るさバランス技術WiDER™ 機能付き
3ステップゲイン調整
タイトル入力機能 半角英数字、または半角カナ30文字以内

画像記録機能
記録メディア USBフラッシュメモリー (1 GB標準添付)
プリントスクリーン機能 メニューによる選択式で、画面表示している日付、時刻、タイトル、OLYMPUS ロゴを画像に重畳可能
サムネイル画像表示 記録されている画像を9分割でサムネイル表示が可能
静止画記録 解像度 :H 640 x V 480 (Pixel)
記録方式 : JPEG圧縮 (Exif2 準拠)
静止画ファイルサイズ : 約 300 KB (1 GB USBフラッシュメモリーに約3,400枚の静止画記録が可能)
動画記録 解像度 : H 640 ×V 480 (Pixel)
記録方式 : AVI 形式
動画ファイルサイズ : 1秒間で約 500KB (1 GB USBフラッシュメモリーに約30分の動画記録が可能)

記録環境
使用温度範囲 挿入部 空気中:
-25 ºC ~ 100 ºC IV8635L1
水中: 10 ºC ~ 30 ºC
挿入部以外の部分 空気中: -10 ºC ~ 40 ºC
使用環境湿度 全部位 15% ~ 90 % (相対湿度)
耐液体性 全部位 マシン油、軽油、5% 塩水が付着しても支障はありません。
防水性 挿入部 防水構造※1です。光学アダプターを装着した状態で、水中での使用が可能です。ただし水中でのステレオ計測はできません。
耐圧水深: IV88シリーズ 10m
挿入部以外の部分 防滴構造です。水中では使用できません。
ただし、バッテリーカバーなどを開けた場合は、防滴構造ではありません。


MIL-STD 適合性

V8635AL1は、以下のMIL-STD-810F/GおよびMIL-STD-461F(米国国防軍用規格)に準拠しています。ただし、全ての状況において、無破損、無故障を保証するものではありません。
試験タイプ 試験方法
電磁波試験 MIL-STD-461F,RE-102, RS103 (接地状態での放射磁化率試験)
降雨試験 MIL-STD-810F,Method 506.4, Procedure I (暴風雨試験)
耐湿性試験 MIL-STD-810F,Method 507.4
塩水噴霧試験 MIL-STD-810F,Method 509.4
防塵試験 MIL-STD-810G,Method 510.4, Procedure I (風塵試験)
爆発性雰囲気試験 MIL-STD-810F,Method 511.4, Procedure I (爆発性雰囲気での操作試験)
振動試験 MIL-STD-810F,Method 514.5, Procedure I(一般的な振動試験)
1.2m落下試験 MIL-STD-810G,Method 516.5, Procedure IV (輸送落下試験)
凍結雨試験 MIL-STD-810F,Method 521.2



  構成品

標準構成品 本体(IPLEX LX)/スコープユニット(φ6.0mm3.5m/遠点直視光学アダプター付)、USBメモリー、ACアダプター(本体用/充電用)、AC電源コード(共用)、充電台、バッテリー×2、光学アダプターケース、近点側視光学アダプター、リジッドスリーブ(MAJ-1253)、挿入補助具×3(有効長250/340/450mm)、Utility Disc(CD-ROM)、取扱説明書(本体用オペレーションマニュアル)、収納ケース
