ポール付き360°回転カメラPipe Inspection(VISIOPROBE)

遠隔視覚検査に最適!

 45mmのコンパクトなカメラヘッドは360度回転し、±110度のチルトが可能なのであらゆる方向を見渡せ、細い配管内部の観察が可能です!また、5mmの至近距離もフォーカスでき明るさの調整も可能!タッチパネルで操作性も簡単!軽量で、さまざまな場所で活躍できます。

機種名 ポール付き360°回転カメラ
型番 Pipe Inspection
メーカー名 VISIOPROBE


 特長

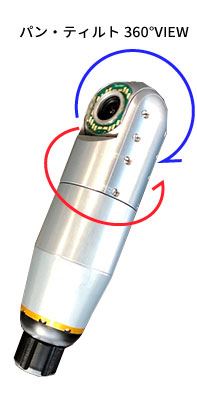

  • ・スリップリング方式によりカメラヘッドが360度回転し、±110度のチルトが可能なのであらゆる方向を見渡せます!
  • ・コンパクトな45㎜ヘッドですので、細い配管内部の観察が可能です!
  • ・至近距離5mmから無限遠までの広いフォーカス範囲!
  • ・カーボンファイバー製の軽いポールで持ちやすい!
  • ・シンプルでわかりやすい操作性!
  • ・テレビモニター接続も可能!
     (※テレビモニターのレンタルは行っておりません。テレビモニター接続にはBNC端子が必要です。)
  • ・メモ機能で記録も残せる!
     (※半角英数字記号で5行(各行40文字以内)となります。)
  • ・防水構造でさまざまなシーンで活躍!
     (※カメラとケーブルが防水構造となります。)
  • ・付属のポールで最長5.6mの先まで観察できます!

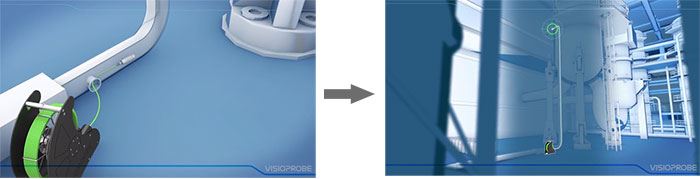

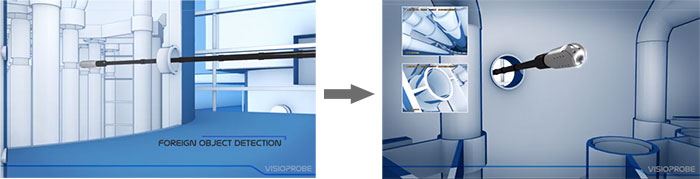

 用途

● 配管内部・高所・狭所および水中の点検・観察・記録
  • ・各種プラント・工場
  • ・発電所(原子力・火力etc)
  • ・船内・船底等

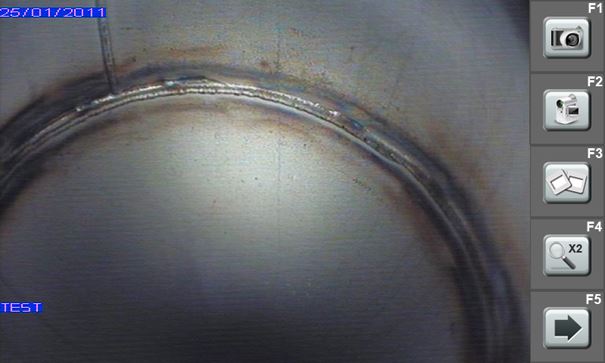

 ライブモード

 コントローラ画面はタッチパネルで操作も簡単です。
 基本的な操作画面はライブモードとなります。2つのメニュー画面からメニューを選択できます。

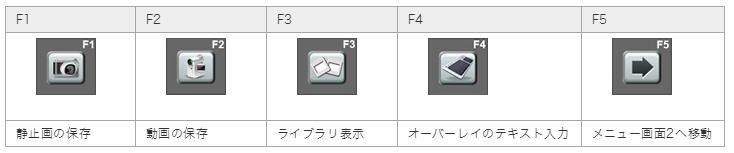

● メニュー画面1

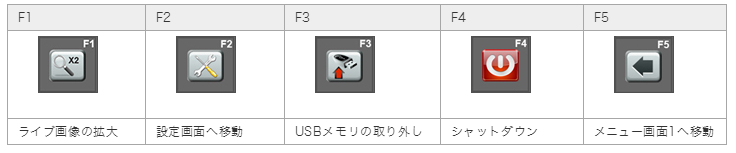

● メニュー画面2




 カメラ

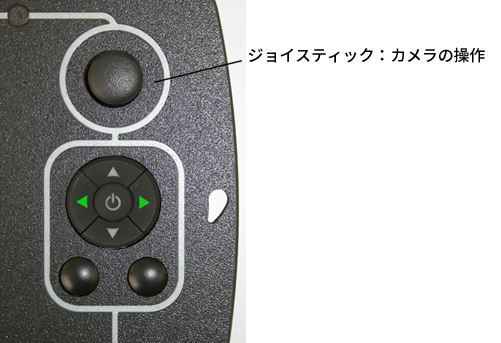

 上下左右に回転するカメラはコントローラのジョイスティックでさまざまな方向に操作可能です。



 照明・フォーカス

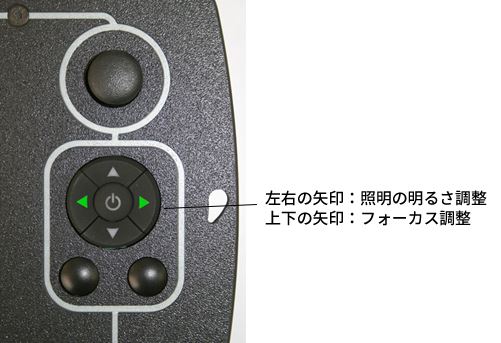

● 照明

 左右の矢印でLED照明の明るさを調整できます。
 右:明るさアップ
 左:明るさダウン


● フォーカス
 上下の矢印でフォーカス調整できます。
 上:遠
 下:近




 仕様

使用環境温度 0℃~45℃
寸法 カメラ:φ45mm
コントロールユニット:20cm(W) x 6.5cm(H)x 29.5cm(D)
ポール:Min 1.1mMax 5.6m
ケーブル径: 8.5mm ~ 9.0mm
適応管内径 管径50mm(最短フォーカス距離:5mm
防水深度 静置:水深20m
※水中で動かすと圧がかかりますので、その限りではございません。ご注意ください。
モニタ接続 BNC端子
充電用ACアダプター 電池 ニッケル水素充電池用
充電サイクル 5~8時間
入力 100-240V AC
LED表示 緑点滅 «charge»  : 充電中
緑点灯 «ready»    : 充電完
備考 充電はマイクロプロセッサーにより制御されています。
充電は自動で終了します。
カメラ部 TV方式 PAL方式
撮像素子 700x525
保存形式 静止画:JPEG
動画 :MP4
保存媒体 USBメモリ



 構成品

標準構成品 カメラ、ワッシャー・キャップ、コントロールユニット(ショルダーストラップ付)、撮影ポール、10mフレキシブルケーブル、充電器セット、主電源用ACアダプター、USBメモリ、BNCケーブル、取扱説明書(VISIOPROBE)、取扱説明書(クイックユーザーガイド)、収納ケース
