ブラックライト S-35LC(栄進化学)

ブラックライト S-35LC(栄進化学)

レンズの劣化による紫外線出力の低下がなく、特殊配光技術により、距離200mmでも381mmでも有効照射範囲が変わ ることなく、検査可能。

 放熱性能が高く、ブラックライト表面の温度が異常な高温になることがありません。また、可視光補助ランプにもLEDを使 用。ON-OFFスイッチ式により連続点灯が可能です。

機種名 ブ ラックライト
型番 S-35LC
メーカー名 栄 進化学

特 長

・ 有効照射範囲が広い

  照射距離200mmでも381mmでも1000μW/cm2の範囲がφ170mm

・ 照射範囲にムラがない

  独自の光学設計により、照射範囲内での極端な照度の変化がありません。

・ ハレーションが起きにくい

 V カットガラスは検査に不要な光を大幅にカットし、検査精度を向上させます。

・ 要求の高い航空機の検査などにそのままお使い頂ける仕様です。
・金属製の反射鏡を採用しているので、レンズの劣化による紫外線出力の低下がありません。
・特殊配光技術により、距離200mmでも381mmでも有効照射範囲は変わりません。
 (有効照射範囲:照射面で紫外線強度1000μW/cm2以上の範囲)
・可視光補助ランプにもLEDを使用。ON-OFFスイッチ式により連続点灯が可能。
・放熱性能が高く、ブラックライト表面の温度が異常な高温になることがありません。
・灯具および収納ボックス(予備コンセント内蔵)は割れに強い金属製(灯具のグリップは樹脂製)

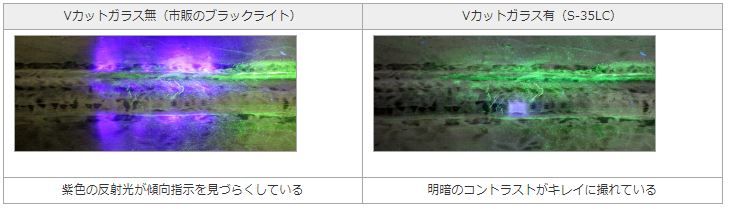

溶 接ビードへの照射時の違い

V カットガラス無(市販のブラックライト) V カットガラス有(S-35LC)
Vカットガラス無(市販のブラックライト) Vカットガラス有(S-35LC)
紫 色の反射光が傾向指示を見づらくしている 明 暗のコントラストがキレイに撮れている


  仕様


電 源 AC100V±10%(50/60Hz)
一 次電流 0.3A
光 源  紫 外線 ピー ク波長:365±5nm(標準:at 25℃) UV-LED使用
可 視光 高 輝度白色LED使用
紫外線光源の可視光対策 V カットガラス
紫 外線光源の可視光量 10 ルクス(≒1フートキャンドル)未満 :距離381mm※1
LED 寿命 10,000 時間 (設計寿命により、保証時間ではありません)
再 点灯時間 即 時点灯
紫 外線強度 4500μW/cm2以 上 (距離381mm:中心)
使 用中の表面温度 50℃ 未満 (周囲温度20℃時)
有 効照射範囲※2 約 φ170mm(距離381mm)
約 φ170mm(距離200mm)
使 用環境温度・湿度 周 囲温度 0~40℃
相 対湿度 20~90% (但し、結露の無いこと)
灯 具 寸 法 φ92×169×237mm
重 量 約0.6kg (ケーブル含まず)
収 納ボックス 寸 法 W300×D185×H204mm
重 量 約3.4kg
予 備コンセント AC100V 専用2口(連続6A)
ケー ブル長さ ラ ンプケーブル3m、電源ケーブル2.5m
※1:距離200mm未満では10ルクス(≒1フートキャンドル)を超えることがあります。
※2:紫外線強度:1000 μW/cm2以上の範囲

  構成品


標 準構成品 本 体、ライト、ACアダプター、接地アダプター、取扱説明書
