ユーティリティスキャン/ストラクチャスキャン SIR-4000(GSSI)

ユーティリティスキャン/ストラクチャスキャン SIR-4000(GSSI)

効率的なデータ収集と可視化のための、クイック3D、ユーティリティスキャン(埋設管探査)、ストラクチャスキャン(鉄筋探査)、エキスパートモードなど、目的に特化したデータ収録モードを搭載

 従来のアナログアンテナでは測定物に対して256回~512回のスキャン(送信・受信)を行い1つの受信波形を生成する ETS技術※1を採用していました。それに対して350MHzデジタルアンテナでは1回のパルスで1つの受信波形を生成する RTS技術※2を採用し、さらにハイパースタッキング技術(特許)によって高速で信号のスタッキングを行い、より深い深度までノイズの少ないクリアーな信号の抽出が可能となりました。

※1 ETS(Equivalent-timeSampling) 等時間間隔サンプリング
※2 RTS(Real-time Sampling) リアルタイムサンプリング

機種名 ユーティリティスキャン/ストラクチャスキャン
型番 SIR-4000
メーカー名 GSSI

  特長

・従来のGSSI社製アナログアンテナが使用可能。
・高解像度10.4インチLEDディスプレイ搭載。
・シンプルで使いやすいユーザーインターフェース。
・データは本体メモリに収録され、USBにてデータ転送が可能です。
・GPS機器を直接接続し、位置情報を取得しながら測定可能です。
・保護等級IP65のコンソールパネルを採用し、過酷な状況下でも使用できます。

○ユーザーインターフェース
ユーザーインターフェース

○新採用のコントロールノブ
新採用のコントロールノブ

○データ表示例
データ表示例

○クイック3D使用例
クイック3D使用例



  用途

・埋設管・空洞探査
・鉄筋探査
・コンクリート構造物維持・管理
・地質調査
・土壌環境調査
・遺跡調査 など


   各種オプション機器

◎アナログアンテナの適用探査範囲

イメージ アンテナ 型番 コンクリート探査目安 地中探査目安 探査深度 主な用途
2.6GHz 2.6GHzアンテナ 52600 20cm 20cm コンクリート床版内鉄筋
埋設物
2.0GHz 2.0GHz
(マーカー・ケーブル・エンコーダー付き)
FGMOD62000-007 25cm 25cm
6GHzデジタルアンテナ 1.6GHzアンテナ 5100B 30cm 30cm
900MHz 900MHz
(マーカー付き)
3101A 60cm 80cm 60cm トンネル覆工背面空洞
コンクリート床版内埋設物
400MHz 400MHz
(マーカー付き)
5103A/50400(S) 100cm 120cm 120cm トンネル覆工背面空洞
空洞探査
地中埋設物
コンクリート床版内埋設物
270MHz 270MHz
(マーカー付き)
5104A/50270S 200cm 200cm 空洞探査
地中埋設物
200MHz 200MHz
(マーカー付き)
5106A 200cm 200cm以上

350MHz デジタルアンテナ HS350

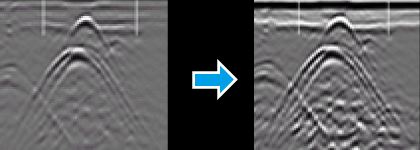

従来の測定データは測定物に対して一度のスキャン(送信、受信)で測定データを得ていましたが、それに対し350MHzデジタルアンテナは高速スタッキング(一度の測定で何回ものデータを加算)することでデータを算出します。ノイズに埋もれた波形の抽出が可能(波形の信頼度が上がる)となり、より深い深度まで鮮明に測定可能となりました。また、ハイパースタッキング技術(特許)でノイズの少ないクリアなデータの検出が可能となりました。

350MHzデジタルアンテナ HS350

○測定画面

350MHzデジタルアンテナ


○測定例
・コンクリート以外の上を測定する場合(水平でない場合等)
・電柱等の土台部分の測定方法
・塩ビ管、鉄管の判別方法、実績


解析ソフト Radan7
高度で多様な解析処理が可能報告書作成時、更に見易く付加価値UP

350MHzデジタルアンテナ HS350





  仕様

○システム
適用アンテナ GSSI 社製アナログアンテナ各種、または次世代デジタルアンテナ
入力チャンネル数 1 チャンネル(アナログまたはデジタルどちらか一つ)
データ保存 内 蔵メモリ 32GB
表示 10.4 インチLEDディスプレイ、1、024×768ドット、カラー表示
言語 日 本語表示対応
入出力ポート USB2.0、 HDMIビデオ出力、イーサネット
電源 リ チウムイオンバッテリー(約3時間動作)
寸法 36x25x7cm
重量 4.53kg(バッ テリーを含む)

○データ収録

フォーマット RADANフォーマット(拡張子.dzt)、データ分解能 32ビット
スキャンレート 400スキャン / 秒(256サンプル / スキャンの場合)
サンプル数 256~16,384サンプル/スキャン
測定モード サーベイホイール同期、ポイント及び時間測定モード
タイムレンジ 最大20,000ナノ秒
ゲイン 自動設定または手動設定(-42~+126dB、1~8ポイント)
高度なフィルタ マイグレーション、地表面位置トラッキング、バックグランドノイズ除去など
表示モード ラインスキャン、ラインスキャン+Oスコープ、ウイグルトレース、フル3D
対応データ処理ソフト RADAN7(GSSI社)、GPR Assist Se.(応用地質)


 構成品

  本体(SIR-4000) 本体、収納ケース、取扱説明書



 オプション品

オプション品 ユーティリティスキャン用カート 654
解析ソフト Radan7



 アンテナ(選択式)

アンテナ 2.6GHzアンテナ
(コンクリート:約20cm)
52600 2.6GHzアンテナセット(2.6GHzアンテナ、変換器、カート、カートケーブル)、接続ケーブル、延長ハンドル、延長ハンドル用ロッド、延長用カート金具、延長ハンドル止め金具×2、マジックテープ×2、粘着テープ、収納ケース
2.0GHzパームアンテナ
(コンクリート:約25cm)
FGMOD6200-007 2.0GHzパームアンテナ(エンコーダー、接続ケーブル付き)、収納ケース
1.6GHzアンテナ
(コンクリート:約30cm)
5100B 1.6GHzアンテナセット(1.6GHzアンテナ、変換器、カート、カートケーブル、ケーブルカバー)、接続ケーブル、延長ハンドル、延長ハン ドル用ロッド、延長用カート金具、延長ハンドル止め金具×2、マジックテープ×2、粘着テープ、収納ケース
900MHzアンテナ
(コンクリート:約60cm)
3101A 900MHzアンテナ(5/16インチサーベイホイール付き)、接続ケーブル(30m)、接続ケーブルバンド、延長ハンドル、延長ハンドル用ロッ ド、ロッド~アンテナ接続金具、アンテナ止め金具×2、延長ハンドル止め具×2、ケーブル止め用マジックテープ×2、アンテナ用収納ケース
400MHzアンテナ
(地面:約1m)
※ カート取付可
5103A/50400(S) 400MHzアンテナ、16インチエンコーダー、延長ハンドル、延長ハンドル用ロッド、ロッド用金具×2、止め具×2、サーベイホイール取付金具 (ネジ・ワッシャー・ナット×各4個 アンテナ装着済み)、延長ハンドル取付金具(止め具×2アンテナ装着済み))、接続ケーブル(2m)、アンテナ用収納ケース
270MHzアンテナ
(地面:約2m)
※ カート取付可
5104A/50270S 270MHzアンテナ、接続ケーブル(2m)
200MHzアンテナ
(地面:約2m)
5106A 200MHzアンテナ、16インチサーベイホイール、接続ケーブル(30m)、アンテナ引っ張用ベルト、ポイントマーカーケーブル、ホイール接続金具、アンテナ~ホイール取付金具、収納ケース
350MHzデジタルアンテナ HS350
※カート取付可
