金属管・ケーブル埋設管探知器 SR-20(日本エマソン)

 信号強度、位置、方向、深度を常時表示できるマッピングディスプレイを採用し、機能性を重視しています。あらゆる方向か ら目的対象を探知できるオムニアン テナ、位置を矢印で表示するアローガイダンス、埋設配管探知ではこれまでできなかった配管位置を線で表示するライントレース機能、4周波および自然波法を 搭載、バッテリー残量も表示します。
また、管内カメラシースネイク マックス rM200シースネイクナノリール N85Sミニ・シースネイク KDM200SLMミ ニ・シースネイク100m KDR325SLの信号を受信できます。

機種名 金属管・ケーブル埋設管探知器
型番 SR-20
メーカー名 日本エマソン


特 長

 特長

◎スピード性

・管路方向の変化が瞬時に表示されます。
・管路位置・方向を示す矢印が継続表示されます。
・複数の方向から接近している配管をスピーディに探知できます。

◎正確性

・アローガイダンス、信号強度、近接信号値により探知を確実にします。
・連続表示される深度や電流値により探知位置を見逃しません。
・アクティブ探知(直接法・誘導法)モードとパッシブ探知(自然波法)モードにより、探知目標と近接配管の判別ができます。

◎信頼性

・探知目標がディストーションであるかどうかを瞬時にフィードバックします。
・多方向から分岐した金属配管を探知します。
・未確認の埋設配管を見つけ出します。

◎8つのアンテナを搭載した全方向アンテナにより

・あらゆる方向から信号を受信できます。
・探知作業が難しい道路上や、障害があるときでも作業ができます。
・どの方向からでも直接法、誘導法により探知ができます。
・磁界をおびている埋設配管は位置・方向にかかわらず探知できます(光ファイバーケーブルは磁性帯びていないため、探知はできません)。




 シーテック発信器

◎発信器ST-305

探査深度:最大約3~4m

シークテック ST-305 は、小型ながら最大出力5W、3段階の出力調節が可能な発信器です。発信周波数は4種類、デュアル周波数送信機能、自動電源シャットダウン機能、バッテリー残量表示。使い 易さを重視したキーパッドと作動音で簡単、確実操作。直接接続用リード線とクリップ、アース棒を標準装備。

シーテック発信器ST-305



◎発信器ST-510

探査深度:最大約5~6m

シークテック ST-510は、最大出力10W、5段階の出力調整が可能な発信器です。発信周波数は5種類、バッテリーセーブモード、自動電源シャットダウン機能を備え、本体にある液晶 画面にて設定状態を確認できます。直接接続用リード線とクリップ、アース棒を標準装備。
シーテック発信器ST-510

※ 発信機の近くに高圧電線など磁界を発するものがあると、数値が正しく出ないことがあります。
  配管ピッチが狭い時も同様です。

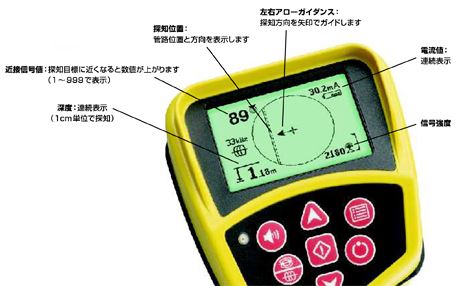

 SR-20のマッピングディスプレイ

信号を正しくキャッチすることは、探知作業のスピードをアップし、正確かつ信頼性を高めます。4種類(近接信号値、深度、電流値、信号強度)の表示を 確認しながら探知作業ができます。


◎特長

・すばやく適切な信号が確認できます。
・探知目標の信号変化を瞬時に読み取ることができます。
・継続して探知精度が確認できます。
マッピングディスプレイ

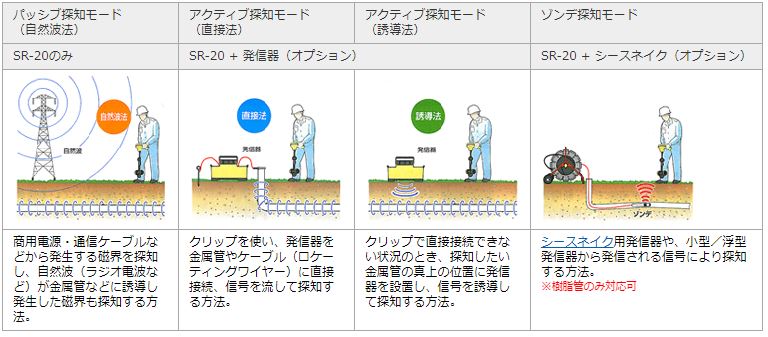

 アクティブ探知モード、パッシブ探知モー ドとゾンデ探知モード

・複数の周波数により探知対象が判別できます。
・パッシブ探知モードで、未確認の埋設配管も探知できます。
・革命的なパッシブ探知モードにより発信器なしでも効果的な探知ができます。


ア クティブ探知モード
(直説法)
ア クティブ探知モード
(誘導法)
パッ シブ探知モード
(自然波法)
ゾ ンデ探知モード
アクティブ探知モード(直説法) アクティブ探知モード(誘導法) パッシブ探知モード(自然波法) ゾンデ探知モード
ク リップを使い、発信器を金属管やケーブル(ロケーティングワイヤー)に直接接続、信号を流して探知する方法。 ク リップで直接接続できない状況のとき、探知したい金属管の真上の位置に発信器を設置し、信号を誘導して探知する方法。 商 用電源・通信ケーブルなどから発生する磁界を探知し、自然波(ラジオ電波など)が金属管などに誘導し発生した磁界も探知する方法。 シー スネイク用発信器や、小型/浮型発信器から発信される信号により探知する方法。
※ 樹脂管のみ対応可

 シーテック SR-20の優れた機能

  シー テック SR-20 一 般の探知器
表 示方式 マッ ピング デ ジタル/アナログ
配 管方向 表 示 表 示しない
深 度表示 連 続表示 プッ シュボタン/引き上げ式
電 流値表示 自 動表示 プッ シュボタン
ディ ストーション判別 不 可
全 方向アンテナ 装 備 な し
探 知情報 1 画面 画 面切換



 仕様

○SR-20
周 波数 ア クティブ探知モード 128Hz、1kHz、8kHz、33kHz
パッシブ探知モード 商用電源:50/60Hz ラジオ電波:4-15kHz、15-36kHz
電 源 単 2形アルカリ乾電池×4
電 池寿命 約 12時間(使用状況により)
重 量 1.8kg

○発信器 ST-305
周 波数 1kHz、 8kHz、33kHz
出 力 5 ワット
電 源 単 2形アルカリ乾電池×6
最 大信号 240VAC  50/60Hz
重 量 0.9kg

○周波数
ア クティブ探知モード 128Hz、 1kHz、8kHz、33kHz
パッ シブ探知モード 商 用電源:50/60Hz
ラジオ電波:<4kHz広帯域
ゾ ンデ探知モード 16Hz、 512Hz、640Hz、16kHz、33kHz

 構成品

本 体(SR-20) 本 体、単2形乾電池×4、収納ケース、取扱説明書


 発信器(いずれか選択)

ST-305 本 体、誘導シグナルクランプ、アース棒、単2形乾電池×6、取扱説明書
ST-510 本 体、誘導シグナルクランプ、アース棒、単1形乾電池×8、収納ケース、取扱説明書

 構 成品

オ プション シー スネイクマックス rM200、シースネイクナノリール N85S、ミニ・シースネイク KDM200SLM、ミニ・シースネイク 100m KDR325SL
