デジタル超音波探傷器 UI-25（菱電湘南エレクトロニクス）

　 特長

日本非破壊検査協会など各種協会認定試験への持ち込み対応のUI-25もお選び頂けます。(JSNDI仕様切り替え有りを選択)

• ・全て日本語表示で簡単操作。
• ・6.4インチカラー液晶で明るく見やすい画面。
• ・DAC線の作成も思いのまま（最大16ポイント）。
• ・新JIS Z 3060に対応しています。
• ・自動屈折角測定機能、音速測定機能、計測位置表示機能など便利な機能が標準搭載。
• ・市販のCFカードへ探傷データの保存ができ、市販のカードリーダーでパソコンへデータがすぐに転送できます。
• ・標準搭載の写真機能で画面がハードコピーできます。
• ・周波数分析機能（FFT機能）が標準搭載。
• ・頑丈なアルミ合金ボディ。

　JSNDI仕様切替有りのUI-25は、機能がインストール済みです！

F1キー＜演習モード＞
JSNDI実技試験に対応したモードです。

F2キー＜探傷モード＞
JSNDI講習会に対応したモードです。

F3キー＜UIモード＞
UI-25モードです。

F4キー＜キャンセル＞　　　　　　　　　　　　　　　　　　　　　　　
選択をキャンセルし、前回立ち上がっていたモードになります。　

　　

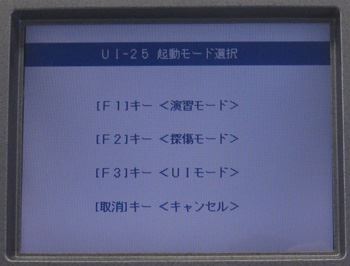

　モード画面選択

　　　　　　　　　　　　　　　　　　　　　　　　　超音波探傷器探触子キット（オプション）


※ 超音波探傷器探触子キット（オプション）はUI-25JSNDI仕様切替有り無しに関わらず使用できます。

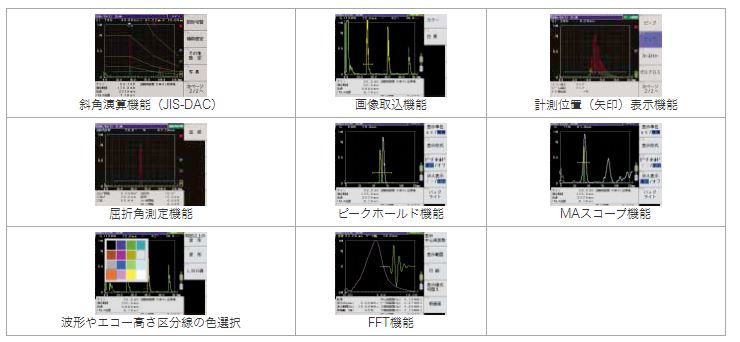

　実用的な機能と使いやすさ

● 新JIS Z 3060に対応

エコー高さ区分線作成機能の改良。

● 音速測定機能

1点または2点間方式の音速機能を搭載。

　仕様

● 表示器

画面サイズ	6.4インチ TFTカラー液晶
有効表示領域（mm）	130.6（H）×97.0（V）
画素数（ピクセル）	640（H）×480（V）
Aスコープ画素数	424（H）×315（V）

● ケース（防滴II型準拠）

前面・裏面	アルミ
バッテリー収納部	強化プラスチック

● 送信部の性能

出力インピーダンス	50Ω以下
パルス繰り返し周波数	測定範囲と連動　10～4883Hz ±5％
パルスの立ち上がり時間	35ns以下

● 受信部の性能

感度	80dB以上　5MHz　狭帯域
ゲイン調整器	合計110dB 0.1dBステップ
二探触子法における入力インピーダンス	50Ω ±15％、300Ω ±15％（一探端子法、二探触子法とも）
受信増幅の中心周波数	1、2、5、10MHz、超広帯域：0.4～14.3MHz
増幅直進性	±3％以内

● 時間軸部の性能

音速	100～15,000m/s
測定範囲	鋼中縦波換算で1～14,556mm(音速)
掃引遅延範囲（パルス位置）	フルスケール～3,000μs（測定範囲125mm鋼中縦波）
時間軸直線性	±1％以内

● ゲート部の性能

ゲートの遅延範囲	画面上0～フルスケール
ゲートマーカーの幅	画面上0～フルスケール
ゲート数	2ゲート

● 周波数分析機能

中心周波数	1～10MHz可変
表示範囲	最大20MHz

● 電源

電源	リチウムイオン電池
バッテリー駆動時間	約12時間
充電時間	内部充電：0～80％　約2.5時間、0～100％　約5時間
周囲温度	動作時：0～＋45℃ 保管時：−20～＋65℃

● 寸法・重量

寸法	270（W）×175（H）×98（D）mm
重量	約4.1kg （バッテリー含む）

　構成品

標準構成品	UI-25 JSNDI	本体（バッテリー内蔵）、カプラント、JSNDI仕様パネルシート、CFカード（128MB）、コネクタカバー、カードリーダー、ACアダプタセット、取扱説明書（本体）、取扱説明書（JSNDI仕様）、取扱説明書（調整手順）、収納ケース
	UI-25	本体（バッテリー内蔵）、カプラント、CFカード（128MB）、コネクタカバー、カードリーダー、ACアダプタセット、取扱説明書、収納ケース

　オプション品

試験体・試験片	UTレベル1用	板材（UT1／垂直）
		角材（UT1／垂直）
		平板溶接部（UT1／斜角）
		A2形標準試験片（STB-A2）
	UTレベル2用	板材（UT2／垂直）
		Ｔ継手溶接部（UT2／斜角）
		曲面材溶接部（UT2／斜角）
		標準試験片（RB-41）
		標準試験片（RB-42）
	UTレベル1、UTレベル2共通	N1形標準試験片（STB-N1）
		Ａ1形標準試験片（STB-A1）
その他セット	NDI実技試験用探触子セット	5C20N,5C1010A70（各1、垂直探触子・斜角探触子 ケーブル(LEMO大～LEMO小）
	超音波探傷器探触子キット	5C20N,5C10×10A70、UI-25用データ取込ソフト
	アンカーボルト測定用探触子	探触子本体、UTケーブルLP-GP(2m)(大レモ-G接栓)

※ご選択いただいた商品タイプによって、オプションがつけられない場合がありますので、詳しくはお問い合わせください
