ポータブル超音波探傷器 USM35X RB(GEセンシング&インスペクション・テクノロジーズ)

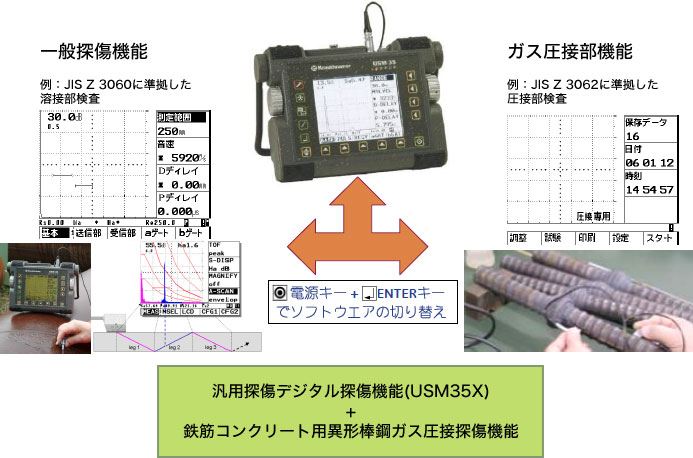

1台のUSM35XRBで一般探傷機能+ガス圧接機能を搭載した探傷器です。

 超音波探傷器USM35Xに圧接部専用探傷機能ソフトウェアを搭載。1台の探傷器で、鉄筋ガス圧接部(圧接部専用探傷機能)、溶接部(汎用器モード)、機械式継ぎ手の差込長さ(汎用器モード)の測定が可能です。

機種名 ポータブル超音波探傷器
型番 USM35X RB
メーカー名 GEセンシング&インスペクション・テクノロジーズ

特長

 特長

・圧接部専用探傷機能は、JIS Z 3062に準拠した鉄筋圧接部の検査を実施。
・鉄筋呼び名、基準レベルの設定のみを管理し、鉄筋圧接部の検査を実施。
・鉄筋呼び名を選択することで、自動的にゲート(監視領域)が設定。
・ピークホールド機能により、基準レベル設定時・試験時に感度が保持され、最大エコーを見逃しません。
・保存データ数 合計3996データ。(Aスコープは保存不可)

鉄筋ガス圧接部専用探傷機モード


○鉄筋ガス圧接部専用探傷機モード(鉄筋ガス圧接部探傷例)
鉄筋ガス圧接部専用探傷機モード



○保存データ表示と印刷例
保存データ表示と印刷例

検査内容
対応ソフトウエア 探触子の種類
JISZ 3060に準拠した溶接部検査 JIS 一般探傷機モード JIS探触子
機械式継ぎ手の差込長さ測定 3種 横波表面波探触子
異形棒鋼ガス圧接部の探傷試験(旧A種) 2種 ガス圧接部専用探傷機モード ガス圧接部探傷用探触子
異形棒鋼ガス圧接部の探傷試験(旧S種) 1種


仕様

○本体
測定範囲 0~9,999mm(鋼中) 周波数帯域により異なります
音速 1,000~15,000m/s
表示ディレイ -10~1,000mm(鋼中)
プローブディレイ 0~200μs
探傷モード 一探、二探、透過法(プローブによる)
感度 0~110dB
周波数帯域 0.2~20MHz
パルス繰返し周波数 4~1,000Hz(10ステップ)
パルスエネルギー High/Low
ダンピング 50/500Ω
ゲート 独立ゲート
検波 全波/正半波/負半波/RF
リジェクト 0~80%
データメモリ 800件
測定単位 mm/inch
出力 RS232C/VGA
言語 日本語 /英語 /他
ディスプレイ 116 × 87mm(W×H)320×240ピクセル
電源 リチウムイオンバッテリ
重量 2.2kg(バッテリ含む)
寸法 177 × 255 × 100mm(H×W×D)
操作時間 14時間
IP等級 IP66

○ソフトウエア
画面ピクセル数 320×240
データメモリ数 最大3996データ(各メモリグループ:999データ)
メモリグループ数 4
検査位置文字数 8文字
合否判定レベル選択 +18dB~30dB
ピークホールド機能 基準レベル設定時、試験時有効


 構成品

標準構成品 本体、本体カバー、鉄筋ガス圧接部探傷用探触子×2、探触子ケーブル×2、カプラント、ネックストラップ、ACアダプタセット、USM35X用データ転送ソフトウェア、RS-232Cクロスケーブル、取扱説明書(USM35X用、データ転送ソフトウェア用)、圧接部専用探傷機能ソフトウェア取扱説明書、収納ケース


 オプション品

UT実技試験用オプション NDI実技試験用探触子セット(5C20N,5C10×10A70)
NDI実技試験用試験片(STB-A1,STB-N1)
NDI実技試験用試験片(STB-A2(プラスチック片))
UTレベル2実技用試験片(SV3,TA4,RB41)
UTレベル1垂直・斜角試験片(1V4&SA2)
オプション 超音波探傷器探触子キット(5C20N,5C10×10A70)
