生コン・砂水分計 HI-330J(ケット科学研究所)

生コン・砂水分計 HI-330J

JR東日本「土木工事標準仕様書」 の正式採用測定器
建設省東北地方建設局主催 建設技術提案(3D)表彰受賞商品
コンクリート工学年次論文発表器
NETIS登録番号:TH-000001-VE

 静電容量測定方式の生コン水分計です。自動ふるい器ウェットスクリーナ、計量天秤、プリンターも付属しており、測定に必 要なものはすべて揃っています。細骨材(砂)の水分測定もできます。

機種名 生コン・砂水分計
型番 HI-330J
メーカー名 ケット科学研究所


特 長

 概要

 コンクリート強度は一般に打設後28日の圧縮強度を測定していますが、これで強度不足とされても、再施工は実際上不可能です。このような背景から、 現場で迅速に生コン(モルタル)の水セメント比が得られる測定機器が求められています。通常、水セメント比のセメント量については計量記録から正確に 把握することができますが、水分量は練り混ぜ水以外に骨材に付着した表面水の混入や、スランプ適合の補正も考慮しなければならず、正確な単位水量の把 握は困難を極めます。施工時点で生コン(モルタル)の水分測定を行い、単位水量を求め水セメント比が正確に判定できれば、このようなトラブルは避けら れます。
HI-330Jはウエットスクリーニングした生コン(モルタル)を試料容器に入れ、測定キーを押すだけで、簡単に水分測定ができ、単位水量と水セメン ト比を表示することができます。また、細骨材の表面水率をすばやく測定することができます。
測定データは126点記憶することができ、付属のプリンターで測定データなどの管理資料の出力も可能です。 建設、土木分野の施工管理機器、あるいは生コンプラントにおける品質管理機器として適しますHI-330JはJR東日本「土木工事標準仕様書」の正式採用測定器です。



 特長

・JR東日本様「土木工事標準仕様書」 の正式採用測定器です。
・平成12年度 建設省東北地方建設局主催 建設技術提案(3D)表彰受賞商品。
・コンクリート工学年次論文発表器。
・水セメント比、単位水量、平均値などを専用のオプショナルプリンターに記録することができます。
・測定データを126点、記憶することができます。
・日付と時間を表示し、記録することができます。
・電源は電池またはACアダプターの2電源方式です。また、使用環境を考慮し、水濡れに対応する生活防水仕様です。
・30分以上キー操作をしないと、自動的に電源が切れます。




 用途

○表示画面
・生コンの打設現場。
・生コンプラントや施工現場。


 表示画面・プリンター印字例

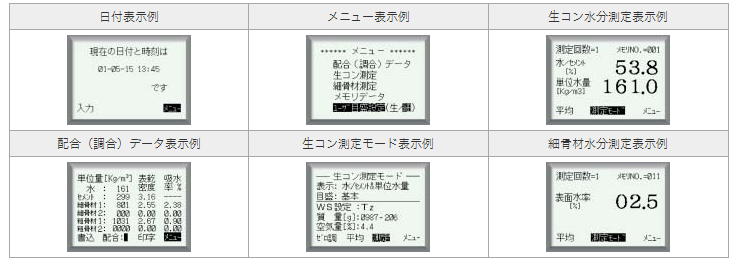

○画面表示例

日 付表示例 メ ニュー表示例 生 コン水分測定表示例
日付表示例 メニュー表示例 生コン水分測定表示例
配 合(調合)データ表示例 生 コン測定モード表示例 細 骨材水分測定表示例
配合(調合)データ表示例 生コン測定モード表示例 細骨材水分測定表示例

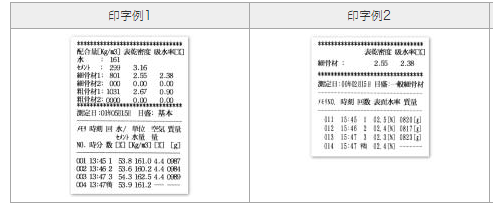

○プリンター印字例

印 字例1 印 字例2
印字例1 印字例2




 使用方法

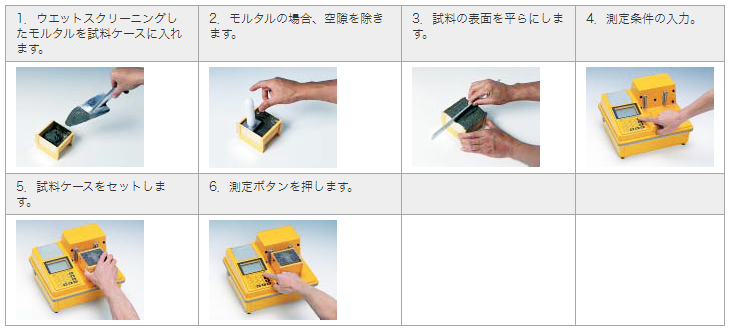

○生コン・砂水分計

1. ウエットスクリーニングし
たモルタルを試料ケースに入れます。
2. モルタルの場合、空隙を除きます。 3. 試料の表面を平らにします。 4. 測定条件の入力。
1.ウエットスクリーニングしたモルタルを試料ケースに入れます。 2.モルタルの場合、空隙を除きます。 3.試料の表面を平らにします 4.測定条件の入力。
5. 試料ケースをセットします。 6. 測定ボタンを押します。
5.試料ケースをセットします。 6.測定ボタンを押します。

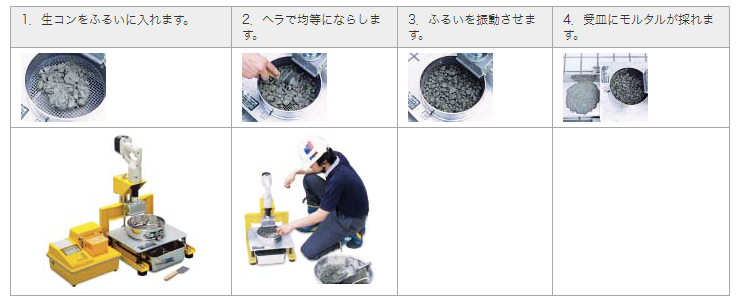

○生コンふるい器

1. 生コンをふるいに入れます。 2. ヘラで均等にならします。 3. ふるいを振動させます。 4. 受皿にモルタルが採れます。
1.生コンをふるいに入れます。 2.ヘラで均等にならします。 3.ふるいを振動させます。 4.受皿にモルタルが採れます。
生コンふるい器TZ-610


仕様


測 定方式 高 周波容量式
測 定対象 モ ルタル(生コンをウェットスクリーニングしたもの)、細骨材
測 定範囲 モ ルタル:20~40%(体積水分率)・細骨材15%以下(表面水率)
生コン120~240Kg/m3(単位水量)
測 定精度 モ ルタル:±0.3%(水分率)・細骨材0.14% (表面水率)
生コン1.0Kg/m3(単位水量)
表 示方法 デ ジタル(LCD、表示最小桁0.1%)
付 加機能 単 位水量推定、水セメント比推定、ユーザー目盛登録、配合(調合)データ登録、平均値、データメモリー126点、オートパワーオフ15 分
電 源 AC100V(AC アダプター6V使用)または、単2形乾電池(1.5V)6本
外 部出力 RS- 232C準拠
寸 法 300(W)×264(D)×197(H)mm
重 量 2.5kg




 構成品

標 準構成品 本 体(単2電池×6)、試料容器×3、試料容器蓋×3、HI3テスター、突き棒、交換用接点バネ×2、すり切りヘラ、六角レン チ、ACアダプター、プリンター本体(VZ-350)、ACアダプター(プリンター用)、プリンター接続ケーブル、充電器、 バッテリパック、感熱紙、自動ふるい器(TZ-610)、計量天秤(HL2000)、収納ケース、取扱説明書
