サンドメジャー MIC-110-2(マルイ)

サンドメジャー MIC-110-2

細骨材の粒度をデジカメとパソコンで簡単に管理し、1回の作業時間は約30分
緊急情報が可能で、配合修正・現場配合に対応

 細骨材を0.075mmから10mmまでの粒子をデジタルカメラで読み取り、その画像を専用のソフトウェアで計測します。撮影されたデータから粒子面積を計算し、粒度分布曲線と粗粒子率の日内・日間管理データを作成しますので、流動性と単位水量値の基礎データに導入できます。お手持ちのデジタルカメラとパソコンを使えるので経済性にも優れています。1回の所要時間は約30分で、従来の骨材ふるい分け試験法よりも時間短縮で計測できます。

機種名 サンドメジャー
型番 MIC-110-2
メーカー名 マルイ


  特長

○合理化・省電力効果

・緊急情報が可能で、配合修正・現場配合に対応。
・1回の作業費用を低減。
・1回の作業時間を4時間から30分に短縮。
・管理頻度や入荷状況で、リアルタイムにデータ収集。
・合成砂の粒度情報の把握に有効。
・お手持ちのデジタルカメラとパソコンで測定できます。


○校正

・600万画素の場合、分解能=0.03mmマクロ画像撮影。
・常に校正スケールで確認が可能。


○管 理作業の環境改善

・粉塵環境からの解放。
・ロータップふるい機械の騒音低減。
・1回の作業時間が4時間から30分に時間短縮。



  所要時間30分

日常の工程管理に画期的な役割を担うことになります。


○1.砂画像の計測準備
ソフトウェアのインストール。



○2.分取器による縮分
分取器によって代表的試料を500gから5gまで縮分します。

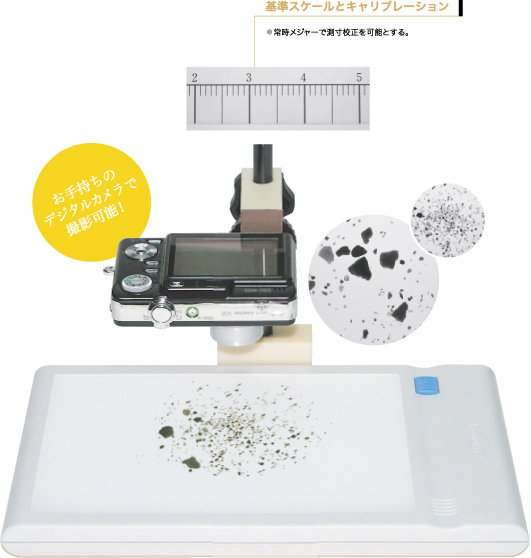

○3.デジタルカメラで形状撮影
0.075~10mmまでの細骨材をお手持ちのデジタルカメラで撮影します(600万画素・マクロ撮影機能必須)。

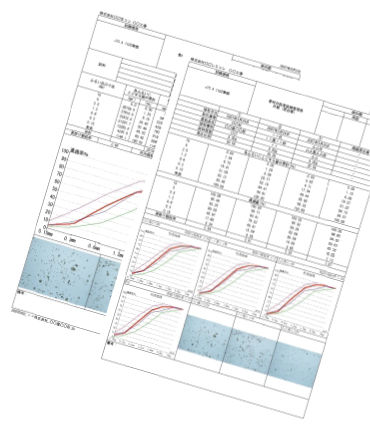

○4.粒度分布曲線と粗粒率情報のデータを作成
粗度分布曲線と粗粒率情報の日内・日間管理データを作成。流動性と単位水量値の基礎データに導入できます。








  仕様

撮影ユニット バックライトAC付き
試料分取器 6溝10mm簡易型
サンドメジャーソフト WindowsXP、Windows Vista
備考 カメラは御用意願います。



  構成品

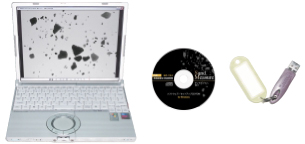

標準構成品 プロテクトキー(USBキー)、サンドメジャー(CD-R)、ライトビュアー(7000PRO)、ライトビュアー用ACアダプタ、コピースタンドコラム(CSC-10)、アーム(カメラ固定ネジ付き)、アーム(カメラ固定ネジ無し)、試料分取器、容器、ハンドスコップ、ハケ、直尺、取扱説明書、撮影用かんたんステップガイド、取扱説明書
