ハンディロガー MR2041-MU(チノー)

ハンディロガー MR2041-MU

いつでも、簡単に温度、電圧、電流を4チャンネルでデータ収録

 ハンディロガーMR2041シリーズは、温度、直流電圧・電流データを収録する手のひらサイズのロガーです。マルチメ ディアカードを利用して最大5百万データを保存できる機種も用意しています。乾電池でも動作しますので、電源のない場所でも 手軽にデータ収録できます。専用ソフトを使用してパソコンで収録データおよび設定条件の読み込み、書き出しおよび保存ができ ます。

機種名 ハンディロガー
型番 MR2041-MU
メーカー名 チノー



特 長

 特長


・熱電対、直流電圧・電流入力を標準装備
 入力種類は熱電対K、E、J、Tの4種類と直流電圧0~5V、直流電流0~20mAのマルチレンジです。

・4チャンネル同時表示可能
 測定値を4チャンネル分同時に表示できます。

・上限・下限警報判定機能付き
 入力チャンネルごとに上限・下限の警報判定ができます。

・最大値、最小値、平均値演算機能
 入力チャンネルごとに最大値、最小値、平均値の演算ができます。

・外部メモリー仕様も用意
 マルチメディアカードにデータを記録する外部メモリー仕様は、4チャンネル使用時、収録間隔1秒で24時間収録できます。
 最大5百万データ保存できます。

・各チャンネルごとに指示値補正機能付
 収録方法はログモードとタグモードを用意
 収録方法は測定間隔ごとに測定値を収録するログモードとキー操作(トリガ)ごとに測定値を収録するタグモードを用意し、測定状況に合わせて使い分け るごと ができます。

・収録データはパソコンで簡単処理
 専用の読取ソフトを用意し、収録データの読み出し、グラフ表示、また、設定条件の書き込みなどの操作が簡単にできます。

・試験成績書(熱電対との組合せも可能)、トレーサビリティ証明書発行可能(別売)

・IP64の防塵防滴構造
 IP64の防塵防滴構造で、安心してご使用いただけます。専用の防水コネクタ付き温度センサも用意しています。

・乾電池駆動
 電源は単3乾電池で、携帯移動に便利です。ひとり一台のパーソナルレコーダとしてご使用いただけます。
 連続運転にはAC電源アダプタも用意しています。



 熱電対(販売品)

弊社での取り扱い商品が増えました。(2016/6/2現在)
下記商品以外に関しては、別途ご相談ください。

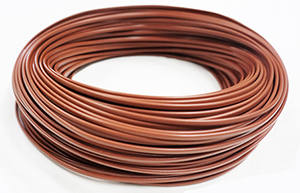

○熱電対(PVC)
測定範囲:-20℃~90℃
長さ:100m
熱電対

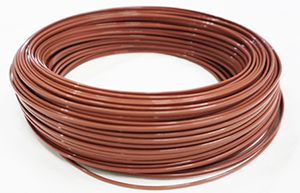

○熱電対(テフロン)
測定範囲:-20℃~200℃
長さ:100m
熱電対

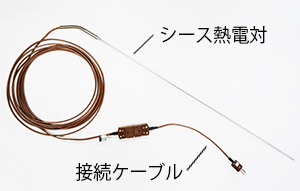

○シース熱電対 + 接続ケーブル
測定範囲:-200℃~300℃
※液体の温度測定が可能
熱電対

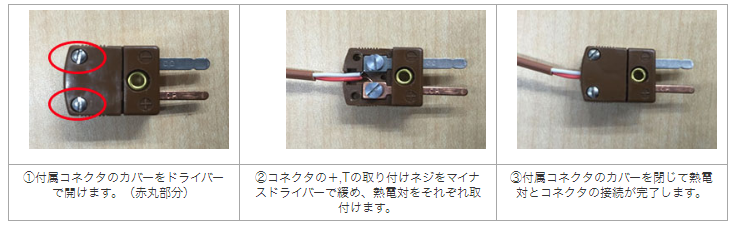

○コネクタと熱電対の接続方法
熱電対 熱電対 熱電対
① 付属コネクタのカバーをドライバーで開けます。(赤丸部分) ② コネクタの+,Tの取り付けネジをマイナスドライバーで緩め、熱電対をそれぞれ取付けます。 ③ 付属コネクタのカバーを閉じて熱電対とコネクタの接続が完了します。





 パソコン構成例

○本体とパソコン
本体とパソコン

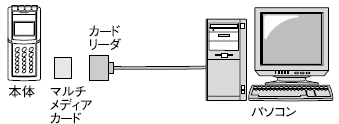

○外部メモリーとパソコン
外部メモリーとパソコン



 主な用途

・ラボ用記録計
・記録計と組合せ運転(チャート切れ・データ欠落防止)
・熱量計測
・テストベンチ
・生産プロセス管理
・製造ライン温度管理
・電気炉
・コンクリート養生
・HACCP、ISOに基づく温度管理
・食品流通プロセスの温度履歴管理
・メンテナンスツール
・恒温槽
・加熱装置・設備
・冷却装置・設備
・プラント配管漏れ
・空調メンテナンス
・輸送温度管理
・冷凍・冷蔵庫温度履歴
・倉庫環境管理
・コンテナ温度履歴
・走行車性能記録
・走行車性能記録
・メンテナンス/現調/環境計測のデータ管理
・100V AC電源のない場所での計測管理
・各種変換器出力の記録・管理



 仕様

○本体
メ モリー仕様 メモリーカード仕様
通 信仕様 USB
形 式 MR2041-MU
入 力点数 4 点
入 力種類 マ ルチレンジ 熱電対・・・K、E、J、T
直流電圧・・・0~5VDC(別売の専用アダプタ使用)
直流電流・・・0~20mADC(別売の専用アダプタ使用)
測 定範囲 熱 電対・・・K:-200.0~1370.0℃、E:-200.0~ 700.0℃、J:-200.0~ 700.0℃、T:-200.0~ 400.0℃
直流電圧・・・0~5VDC(スケーリング-9999~9999)
直流電流・・・0~20mADC(スケーリング-9999~9999)
※ 1 測定範囲は熱電対の仕様により異なります。
表 示 バッ クライト付液晶表示、ドットマトリクス128×64ドット(表示エリア41×29mm)
収 録データ数 内 部メモリー ロ グモード…10000データ/各チャンネル、タグモード・・・5500データ/各チャンネル
外 部メモリー マルチメディアカード・・・16MB、32MBおよび64MB使用
メモリー形式・・・MS-DOSファイル形式 FAT12またはFAT16
収録データ数・・・1ファイル当り86,400データ/チャンネル
収録ファイル数・・・最大100ファイル、ただしデータ数の合計が
5百万データまたはファイルサイズの合計が
16MBを超えないこと
収 録間隔 1~30 秒(1秒間隔で設定可能)、1分~24時間(1分間隔で設定可能)
収 録方法 外 部メモリーのログモードのみ20種のログ条件より選択して収録
電 源 単 3乾電池×4個、またはAC電源アダプタ(100VAC)
使 用温湿度範囲 -10~50℃、 10~80%RH(ただし、結露しないこと)
外 形寸法・質量 W70×H159×D33mm、 約320g(乾電池含む)

※1 測定範囲は熱電対の仕様により異なります。
例) T:PVC被覆 / 素線径Φ0.65mmの場合 →測定範囲-20℃~90℃



○熱電対(販売品)
・PVC
使 用温度範囲 -20℃~90℃
種 類 T
被 覆材質 PVC
心 線構成 0.65 単線(mm)
仕 上がり 2.6×4.0

・テフロン
使 用温度範囲 -20℃~200℃
種 類 T
被 覆材質 テ フロン
心 線構成 0.65 単線(mm)
仕 上がり 1.5×2.5

・シース熱電対
使 用温度範囲 -200℃~300℃
種 類 T
シー ス形式 TMB
シー ス断面 S(シ ングル)
シー ス外径 Φ3.2(曲 げ半径はシース外径の2倍以上であること。)
シー ス測温接点 タ イプⅡ(非接地形)
シー ス材質 316L
シー スの長さ 500mm
補 償導線長さ 5000mm(延 長可)


 構成品

標 準構成品 本 体、ACアダプター、取付ホルダー、取付ホルダー固定ネジ×2、電池交換アダプター、保護カバー、SMコネクター×4、マルチメディ アカード32MB、カードリーダー、読込ソフト、USBケーブル、クイックマニュアル、ハンディロガー取扱説明書x2、ソフトウェア 取扱説明書、収納ケース

オ プ

 販売品

販 売品 熱 電対(PVC、テフロン)、シース熱電対、接続ケーブル

ショ ン
