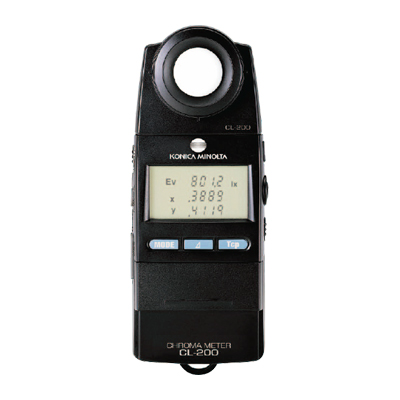

色彩照度計 CL-200(コニカミノルタ (旧コニカミノルタオプティクス))

p

色彩照度計CL-200は、照度(JIS一般AA級)の測定が可能な色彩照度計

 光の三刺激値(XYZ)・色度(xy)・相関色温度(K)・照度(lx)の測定が可能です。

機種名 色彩照度計
型番 CL-200
メーカー名 コニカミノルタ (旧コニカミノルタオプティクス)

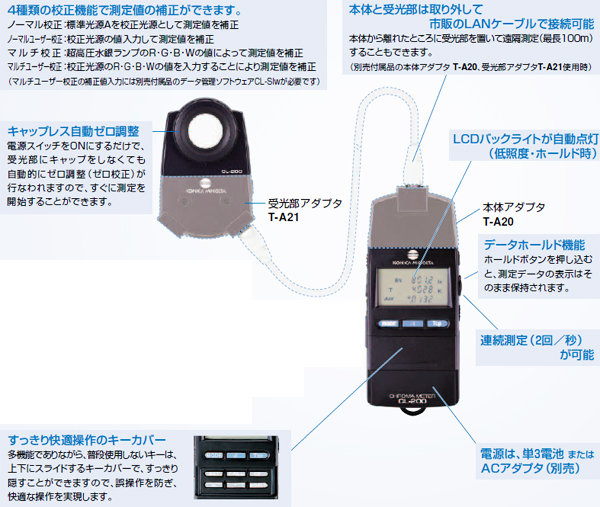

  特長

  • ・4種類の校正機能で測定値の補正ができます。
  • ・受光部にキャップをせずに、自動でゼロ調整が完了します。
  • ・本体と受光部は取り外して、市販のLANケーブルで接続できます。
  • ・すっきり快適操作のキーカバー方式です。
  • ・LCDバックライトが自動点灯します(低照度、ホールド時)。
  • ・簡単・安価で多点(最大30点)測定可能。




  用途

  • ・プロジェクタ光源の研究。
  • ・CRT、カラー液晶の発色の品質管理。
  • ・輝度箱の色経時変化のチェック。
  • ・蛍光灯メーカの研究・品質管理。
  • ・色検査用照明ボックスの管理。
  • ・建築・インテリア照明の研究。
  • ・心理学実験環境のチェック。



  仕様

照度計の階級 JIS C 1609-1:2006 一般形AA級照度計に準拠
分光応答度 CIE2°視野標準観測者 (CIE 1931等色関数)近似y(λ):( f)6%以下
斜入射光特性(f2) Ev:3%以下
受光素子
シリコンフォトセル
測定機能
三刺激値
XYZ
色度座標 Evxy、Ev u'v'
相関色温度 Ev、Tcp、Δuv
色差表示 Δ(XYZ)、Δ(Ev xy)、Δ(Ev u'v')、ΔEvΔu'v'(基準色1データ)
その他の機能 校正機能、データホールド、多点測定(複数受光部最大30台)
測定範囲 0.1~99,990lx (色度表示は5lx以上)
測定レンジ オート (4レンジ)
確度 ※ Ev:指示値の±2% ±1digit
xy:±0.002(標準イルミナントA、800 lxのとき)
繰返し性 Ev:0.5%+1digit(2σ)
xy:±0.0005 (標準イルミナントA、800luxのとき)
温度特性 Ev:指示値の±3% ±1digit
xy:±0.003
湿度特性 Ev:指示値の±3% ±1digit
xy:±0.003
測定周期 2回/秒 (連続)
デジタル信号入出力 RS-232C準拠
表示 LCD4桁、バックライト照明付き(自動照明)
使用環境 温湿度 -10~+40℃、相対湿度85%以下(35℃のとき)/結露しないこと
保管温湿度範囲 -20~+55℃、相対湿度85%以下(35℃のとき)/結露しないこと
電源 単3形アルカリ乾電池×2
電池寿命 約72時間 (アルカリ電池使用時の連続測定において)
寸法 69(W)×174(H)×35(D)mm
重量 215g(電池含まず)
 ※Ev (照度)の場合は直進性



 構成品

標準構成品 本体(単3電池×2)、ケース、受光部キャップ、延長用LANケーブル(1m)、延長用アダプター(T-A20)、受光部アダプター(T-A21)、収納ケース、取扱説明書



 オプション品

オプション品 色彩管理ソフト(計測器用Excelアドインソフト、USB-KEY用ソフト、通信試験ソフト)、USB-RS-232C変換ケーブル、プロテクトキー、通信ケーブル、取扱説明書
 ※対応OS:WindowsXPまで
