色彩輝度計 CS-200（コニカミノルタ (旧コニカミノルタオプティクス)）

　特長

• ・分光フィッティング方式の採用により、各種ディスプレイ単色の輝度・色度の測定が分光放射輝度計並みの精度で可能。
• ・ディスプレイデバイスに対して、同期測定が可能。
• ・低輝度0.01cd/m2から高輝度20,000,000cd/m2(測定角0.1°) まで広範囲の測定が可能。
• ・測定角切替え可。
• ・データ管理ソフトウェアCS-S10wを使用すれば、パソコンから測定器を制御してさまざまなデータ管理、分析や評価可能。
• ・手持ち可能な小型・軽量で単3形電池4本、または専用ACアダプタで駆動可能。
• ・オートモード搭載で、測定物の輝度に合わせて最適な測定速度を自動的に選択。

　用途

　LCD、PDPをはじめ、次世代ディスプレイの有機EL（OLED）、FEDなどの分野からLED、ランプなどの光デバイスまで、さまざまな光源の輝度、色度、相関色温度の測定。

測定角1°の用途

● 中型・大型のディスプレイなど、一般的な大きさのエリアの測定

　・LCD、PDP、ELなどのディスプレイ
　・携帯電話、デジタルカメラのLCDパネル
　・ランプ、蛍光管バックライトなどの光源
　・航空機コックピットのレーダー類ディスプレイ
　・野外大型ビジョンのディスプレイ など

測定角0.2°の用途

● LED使用製品などの微小なエリアの測定

　・携帯電話のサブディスプレイ
　・カーオーディオ
　・自動車のインスツルメントパネル など

測定角0.1°の用途

● さらに微小なものや遠距離にある光源の測定

　・PDP、LEDの画素
　・冷陰極管
　・自動車のランプ
　・信号機 など

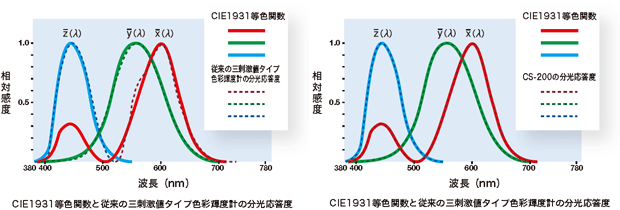

　仕分光フィッティング方式とは

高精度な輝度、色度測定を実現する、“分光フィッティング方式”

40個のセンサ出力を使って、人の目の感度に対応した分光応答度（CIE1931等色関数）を演算により求めることで、従来の三刺激値タイプの色彩輝度計に比べ格段に高精度な三刺激値（XYZ=赤緑青）が得られる独自開発の分光フィッティング方式です。

• ・ 可視域全体に感度を持つ40個のセンサを用い、各センサ出力に適切な係数を掛けることにより、測定器の分光応答度 をCIE1931等色関数に近似させます。
• ・ 三刺激値タイプではできなかった、色度における2° 、10° 視野の切り替えが可能です。

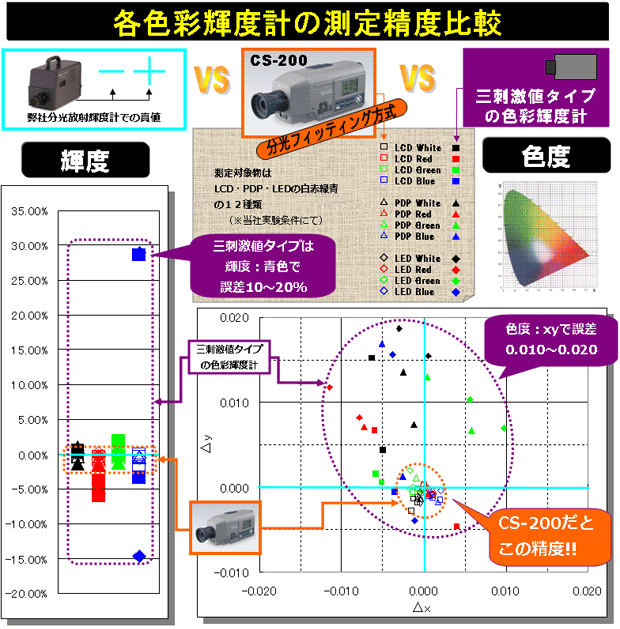

各色彩輝度計の測定精度比較

　仕様

型名	色彩輝度計CS-200
測定範囲	0.01～200,000cd/m2（測定角1°） 0.01～5,000,000cd/m2（測定角0.2°） 0.01～20,000,000cd/m2（測定角0.1°）
確度（測定角1°） ※1	150cd/m2（A光源）Lv ±2%±1digit	xy±0.002
	0.01～0.5cd/m2（A光源）Lv ±0.02cd/m2±1digit	-
	0.5～1cd/m2（A光源）Lv ±0.02cd/m2±1digit	xy±0.007
	1～10cd/m2（A光源）Lv ±2%±1digit	xy±0.004
	10～200,000cd/m2（A光源）Lv ±2%±1digit	xy±0.003
	（5,000cd/m2、A光源）+色フィルタ（G,R,B単色）	xy±0.006
繰返し性（測定角1°） ※2	0.01～1cd/m2（A光源）Lv ±0.01cd/m2+1digit	(2σ)(AUTO)
	1～2cd/m2（A光源）Lv ±0.5%+1digit	xy0.002(2σ)(AUTO)
	2～4cd/m2（A光源）Lv ±0.5%+1digit	xy0.001(2σ)(AUTO)
	4～8cd/m2（A光源）Lv ±0.5%+1digit	xy0.0005(2σ)(AUTO)
	8～200,000cd/m2（A光源）Lv ±0.1%+1digit	xy0.0004(2σ)(AUTO)
測定時間	AUTO（約１秒～60秒から自動選択）、LTD. AUTO (約1秒・3秒から自動選択）、Super-FAST (約0.5秒/回）、FAST(約1秒/回）、SLOW(約3秒/回）、Super-SLOW(約12秒/回）
測定方式	分光（グレーティング） 、リニアセンサアレイ
測定角	1°、0.2°、0.1°
最小測定径	φ0.5mm（標準）、φ0.1mm（クローズアップレンズNo.107使用時）
最小測定距離	296mm(対物レンズ金属部先端からの距離）
表示	Lvxy、Lvu'v'、LvTΔ uv、XYZ、主波長
インターフェース	USB1.1
電源	専用ACアダプタ、単3形電池4本
電池寿命	約3時間（単3形アルカリ電池使用時のFAST、連続測定において、当社試験条件による）
大きさ	95（幅）×127（高さ）×334（奥 行）mm
質量	約1.8kg（電池含まず）
使用温湿度範囲	0～40℃、相対湿度85%以下（35℃にて）／結露しないこと
保管温湿度範囲	0～45℃、相対湿度85%以下（35℃にて）／結露しないこと

　※1 23℃±2℃、0.01～10cd/m2はSLOW30回平均値、10cd/m2～はSLOW10回平均値で定義しています。
　※2 測定角0.2°の場合は、受光量が測定角1°の約1/25になる。このため、測定輝度が約25倍のときに測定角1°と同じ繰返し性になります。
　　　測定角0.1°の場合は、受光量が測定角1°の約1/100になります。このため、測定輝度が約100倍のときに測定角1°と同じ繰返し性になります。

　構成品

標準構成品	本 体（単3電池×4内蔵レンズキャップ、固定キャップ付き）、接眼NDフィルタ(CS-A27)、ACアダプタセット（電源ケーブル、 ACアダプタ）、データ管理ソフトウェア（Standard版）、USBケーブル、三脚、収納ケース、取扱説明書

　※対応OS:Windows8まで
