赤外線サーモグラフィ R300（日本アビオニクス)

　特長

クラス最高水準の高画質・高感度

• ・温度分解能0.05℃の高画質
• ・温度指示精度±1℃（※1）の高精度
• ・空間分解能1.21mradを実現

　※1 環境温度：10～40℃レンジのみ、それ以外は±2°C or±2%

現場での測定シーンをサポート

• ・フリーアングルに対応した持ちやすい形状
• ・チルト機構付LCD、モニタ反転表示機能
• ・オートフォーカス搭載、リモコン標準装備

多彩な記録モ－ド

• ・USBケーブルでパソコン接続時には60コマ/秒の高速動画記録が可能（SDカード記録の場合10コマ秒）
• ・インターバル記録（3秒～60分間隔）
• ・トリガ記録
• ・音声同時記録（30秒）

多彩な測定補助機能

• ・高輝度LCD、ビューファインダー搭載
• ・310万画素高解像度可視カメラ搭載
• ・測定距離10cm～∞（標準レンズ搭載時）（※2）近距離からの微小撮影可能
• ・豊富なレンズバリエ－ション（望遠・広角・近接拡大レンズ）

　※2 温度指示精度保証値は30cm～（30cm未満：±3°C又は読値の±3%のいずれか大きい方）


● 熱画像パノラマ
　カメラを横や縦にスイングするだけでダイナミックな熱画像パノラマ撮影が可能、広範囲の撮影で威力を発揮

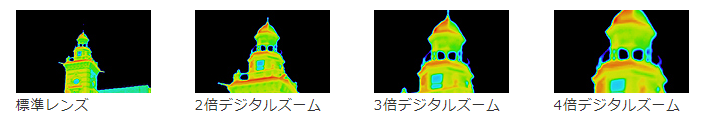

● 1～4倍デジタルズーム
　デジタルズームで遠くの被写体から近くの被写体まで撮影可能

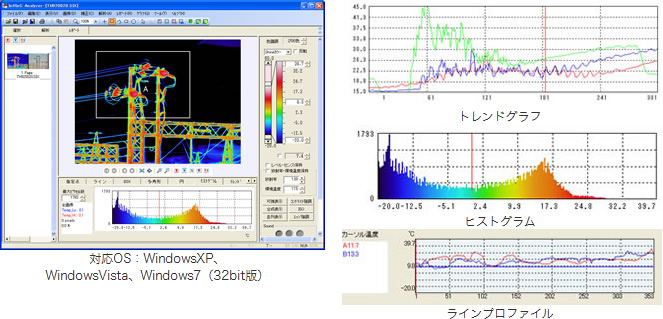

● PCソフトウェア NS9500Pro for R300
　計測→解析→レポート 3ステップのナビゲートでNS9500Pro for R300は解析からレポ－ト作成まで素早く簡単操作可能

　指定した点/領域（BOX、線、多角形、円）の最高/最低/平均温度やヒストグラム、トレンドグラフなど各種のグラフ作成が可能。
　レポート作成はExcel、Wordのテンプレートでの熱画像/可視画像/グラフを自由にレイアウトしてレポートとして出力可能、取得
　したデータはBMP、JPEG、AVI、CSV形式などのデータに変換できます。

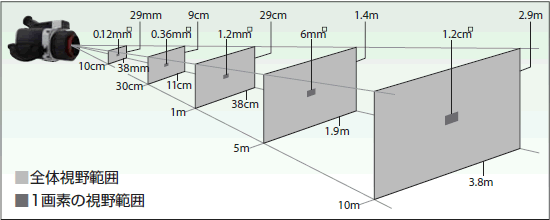

● 測定距離と視野の大きさ（標準レンズ）

　よくある質問

雨天にても使用可能ですか？

Answer!

防水仕様ではないので基本的にNGです。
透明なプラスチック・ガラス製のBOXにての計測は赤外線を遮ってしまい計測できませんが、サランラップは赤外線を 遮りませんのでレンズ部分にサランラップを巻いて頂き濡れないようにして頂ければ雨天時にても使用が可能です。

離れたところから録画のON/OFFを操作したいのですが、構成品にあるリモコンで対応可能ですか？

Answer!

録画はリモコンで遠隔操作可能です。距離は1m程度です。

静止画撮影は、インターバル設定をすれば自動で保存可能でしょうか？

Answer!

インターバル設定で、任意の時間置きに画像保存できます。

　仕様

機能		R300
基本性能	測定温度範囲	－40℃～500℃
	温度分解能	0.05℃ at 30℃
	温度指示精度	±1℃ or ±1%　※1
	検出器	2次元非冷却センサ（マイクロボロメータ）
	有効画素数	320（H）×240（V）
	測定波長	8～14μm
	フレームタイム	60Hz
	測定視野角	22°（H）×17°（V）
	空間分解能	1.21mrad
	測定距離範囲	10cm～∞（標準レンズ搭載時） ※2
	データ深度	14bit
操作・画質改善	フォーカス	オ－ト/マニュアル
	レベル/センス/スパン設定	オ－ト/マニュアル
	多言語表示	16言語対応
	補正機能	放射率補正、距離補正、環境反射補正 バックグラウンド補正
	画質改善	アベレ－ジング、フィルタリング、エッジ強調
表示機能	熱画像/可視画像合成表示	熱画像・可視画像合成、熱画像・可視画像並列表示
	カラーパレット	レインボー、アイリス、輝度カラー、ホットアイアン ホットブラック、ホットホワイト
	階調変更	8、16、256階調
	デジタルズーム	×1～4倍（0.1ステップ）
測定機能	パノラマ撮影機能	有（スキャン合成）
	多点温度表示	10点
	多点放射率補正	10点
	放射率逆算機能	有
	2点間温度差	有
	指定領域内温度解析機能	指定領域（BOX5個）、内のMAX温度・MIN温度・AVE温度を表示
	ラインプロファイル	水平、垂直
	温度サーチ機能	最高温度/最低温度をサーチ、各位置を自動表示
	アラーム機能	アラーム音、アラーム表示、色アラーム、外部アラーム出力
データ保存	記録媒体	SDカ－ド、SDHC対応
	動画	有（10fps）、SDカード格納 記録レート：10.5.2.1Hz、フレーム数：最大6000
	静止画	温度データ付JEPG
	インターバル保存	赤外画像3s～60min、熱画像自動記録
	イベントトリガ保存	有
外部インタフェース	USB	USB2.0（マスストレージ/画像転送）
	外部トリガ	有（記録用トリガ）
	アラ－ム出力	有
	ワイヤードリモコン	有
	ヒデオ出力	NTSC/PAL（切替）
その他	レーザポインタ	有（赤色クラス2、PSC適合品）
	可視カメラ	CMOSカメラ 310万画素
	LEDランプ	有
	音声メモ	30sec録音/再生
	テキストメモ	最大256文字SDカードより読み込み熱画像に添付
	表示装置	3.5型カラー液晶モニタ（チルト機構付）、カラー液晶ビューファインダー
	PCソフトウェア	NS9500Profor R300（標準添付）
電源	バッテリ	専用バッテリパック（駆動時間2時間）
	AC電源	AC100V～220V、50/60Hz
環境条件	動作環境温度/湿度	-15℃～50℃、90%RH
	振動/衝撃	29.4m/sec2（3G）、294/sec2（30G）
	EMC	CE適合規格、適合（クラスA）
	防塵・防沫構造	保護等級　IP54相当
外形寸法		約H121mm×W105mm×D193mm（突起部含まず）
質量		1.3kg以下 ※バッテリ含む

　※1 環境温度：10～40℃レンジのみ、それ以外は±2°C or±2%
　※2 温度指示精度保証値は30cm～（30cm未満：±3°C又は読値の±3%のいずれか大きい方）

　構成品

標準構成品	本体（レンズキャップ、グリップベルト付）、ACアダプタセット（ACアダプタ、電源ケーブル）、バッテリパック×2、バッテリ充電器セット（充電台、電源ケーブル）、SDカード（2GB）、カードリーダー、ショルダーストラップ、ワイヤードリモコン、USBケーブル、オンライン解析プログラム（NS9500Pro） CD-R、標準添付ソフトウェア、取扱説明書（本体）、インストールガイド、補足説明書（定期報告書）、収納ケース

　※対応OS:Windows7まで

　オプション品

オプション	2倍望遠レンズ IRL-TX02B
