4ch 独立制御ができる任意波形発生器

 任意波形用メモリは 128,000 ワード /ch のロングメモリです。最高クロック 10MHz の場合でも 12.8ms の任意波形出力が可能です。任意波形出力は電圧軸分解能 16 ビット、最高クロック10MHz により、実波形のダウンロードでは忠実に波形をトレースし、高品位の波形出力が可能です。出力レンジは 0.1V/1V/10V peak の 3 レンジを備えています。

機種名 ウェーブフォームジェネレータ
型番 7075-01
メーカー名 日置電機

特 長

  特長

1. 多チャネル
小 型・軽量ボディに2chを搭載。三相モータなど、多chの評価も1台で対応できます。
2. チャネル独立動作
波 形の選択、各種条件だけでなく、任意波形のサンプリングクロック周波数の設定やスイープの制御なども含め全ch 独立した設定、動作ができます。
3. 容易な操作性
日 本語表示およびタッチパネルによる直感的、かつ容易な操作性です。
4. 実波形の利用をさらに使いやすく
メ モリハイコーダで測定した波形を3.5 型フロッピーディスク、またはGP-IB でダウンロードできます。振幅、時間軸情報も併せてダウンロードするため、実波形の利用がさらに容易になりました。また、波形や設定状態な どの保存も可能。フロッピーディスクは、MS-DOS ※ フォーマットで、1.44MB まで対応しています。
5. 複数台の同期運転
1 台をマスタとして、最大4台 (16ch) まで同期運転ができます。
6. 外部トリガによる、タイミングシミュレーション
背 面のトリガ端子で、ch ごとに発生を制御でき、タイミングの違いによるシミュレーションができます。
7. 波形作成ソフトによる波形作成
Windows ※環境で波形作成できる、波形作成ソフト7990を標準付属。任意波形から、実波形の加工まで、思いのままのシミュレーションが可能になりま す。作成した波形は、フロッピーディスク、あるいはRS-232C インタフェースを介して7075 本体へ転送します。
8. 外部制御
GP-IB インタフェースで外部コントロールが可能です。また、メモリハイコーダからGP-IB を介し波形データのダウンロードも可能です。

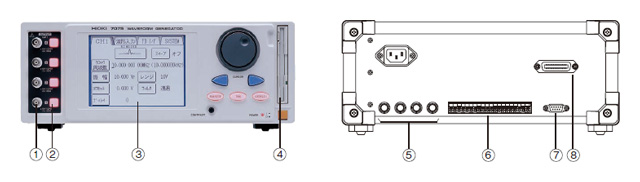

※画面は7075です。7075-01はチャネル数が2つです。

仕 様

 仕 様

●基本仕様(確度保証期間 1年)

チャ ネル数 2ch
出 力機能 [任 意波形発生], [ファンクションジェネレータ]
表 示部 5.7 型LCD, タッチパネル

●アナログ出力

ア ナログ出力 [任 意波形発生],[ファンクションジェネレータ]
電 圧設定範囲 ±0.1V/±1V /±10Vpeak(分解能0.01 mV~ 1 mV)
最 小負荷抵抗 40Ω
出 力インピーダンス 50Ω±2% (DC)
立 上り/立下り 45ns 以内(10~90%,フィルタ通過設定,矩形波の場合)
ch 間スキュー 25ns 以内(同一波形選択時)

●任意波形発生

出 力分解能 16 ビット相当
サ ンプリングクロック 0~10MHz(分 解能10mHz)
波 形メモリ 128k ワード/ch(ch独立)
波 形入力方法 FD またはGP-IB,RS-232Cによるダウンロード

●ファンクションジェネレータ

波 形種類 サ イン波, 矩形波, 三角波, ランプアップ/ダウン波, ノイズ, DC
周 波数範囲 0~10MHz(サ イン波, 矩形波), 0~200 kHz(その他), ノイズ・DC除く

●スイープ機能

ス イープフォーム リ ニア(全ch独立設定 )
ス イープ対象 周 波数, 振幅, オフセット, デューティー(FGのパルス波のみ)
ス イープ時間 10μs~1000s
シー ケンス機能 シー ケンス長:最大128, ループ回数:最大1,024回または無限
電 源 AC100V/120V /200V/230V±10%(自動切換え), 50/60Hz, 120VA max.
寸 法・質量 345W×130H×286D mm, 7.5kg


  構成品

標 準構成品 本 体(7075-01)、電源コード(接地アダプタ付)、波形作成ソフト(7990/CD-R)、接続コード(BNC-BNC)×2、 GP-IB接続ケーブル(408JE)、取扱説明書 (本体用)
