自動追尾トータルステーション DS-203i(トプコンソキアポジショニングジャパン)

自動追尾トータルステーション iX-1005(トプコンソキアポジショニングジャパン)

望遠鏡上部に 5Mピクセルのデジタルカメラを搭載!プリズムの視準は画面内で見つけたプリズムをタップするだけで、簡単確実に観測することが可能です!

 コンパクトなボディーに自動追尾機能とイメージング機能を搭載し、デジタルカメラが搭載されたことにより、画面を見るだけで簡単に測量が行えるようになりました。さらにオプションを併用することで、視準画像に測点方向と測設ラインを表示したり、施工現場が映し出された画面上に、中心線や計画断面、丁張を表示可能。これからの作業をイメージでき、よりスムーズに施工、検査ができます。

機種名 自 動追尾トータルステーション
型番 DS-203i
メーカー名 トプコンソキアポジショニングジャパン
自動追尾トータルステーション DS-203i
※上記画像はオプションを使用した場合のイメージです。




  特長

・自動追尾とイメージングをコンパクトに凝縮
・5M ピクセルのデジタルカメラ搭載
・“測量が見える”イメージワンマン観測
・カメラ搭載でも IP65 の耐環境性能


○追尾・イメージングをコンパクトに凝縮!
コンパクトなボディーに自動追尾機能とイメージング機能までも搭載。マニュアルタイプのトータルステーションに比べて、驚くほど作業効率がアップします


○デジタルカメラを搭載
望遠鏡上部に 5M ピクセルのデジタルカメラを搭載。
デジタルカメラを搭載

●望遠鏡を覗かずに視準・観測
プリズムの視準は画面内で見つけたプリズムをタップするだけ。簡単確実に観測することが可能です。







  データコレクタ FC-500 (オプション)

・直射日光の下でも見やすい高解像度ディスプレイ搭載と優れた耐環境性能
・IP68とMIL-STD-810G規格に準拠した高性能CPU
・連続使用20時間大容量バッテリーを採用

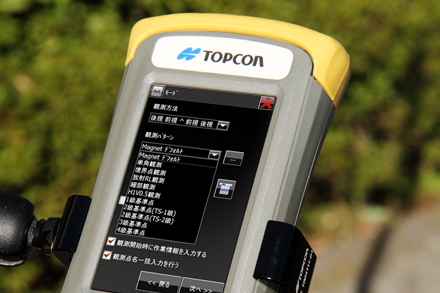

○直射日光の下でも見やすい高解像度ディスプレイ搭載

太陽光の下でも見やすい高解像度・ワイド画面WVGAのディスプレイを採用しています。屋外での視認性を確保し、スムーズに作業が行えます。
直射日光の下でも見やすい高解像度ディスプレイ搭載

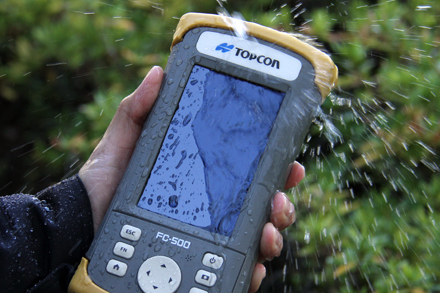

○優れた耐環境性能 IP68とMIL-STD-810G規格に準拠

過酷な現場環境に耐えうるよう設計された、堅牢性の高い製品です。耐環境性能は保護等級IP68に適合し、防塵防水共に最高ランクを実現しています。さらに米国軍用規格MIL-STD-810Gによる耐衝撃、振動、高温、高湿といった試験にもクリアしており、現場を選ばず威力を発揮します。
優れた耐環境性能

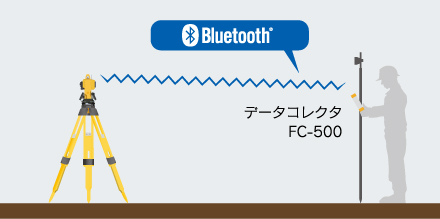

○長距離データコミュニケーション

Bluetoothクラス1搭載機器と、100m※の長距離通信が可能です。
※機器間の障害物その他の環境条件により、変化する可能性があります。
長距離データコミュニケーション

○高性能CPU 1GHzプロセッサ搭載

高速1GHzのプロセッサーと512MBのRAM、8GBのフラッシュストレージを搭載し、快適操作を実現しています。ストレージは、マイクロSDHC カードを使用することで、40GBまで増量する事が可能です。※
※32GBのマイクロSDHCカード使用した場合。



○データコレクタ用アプリケーション「監督さん .V」

●測量が見える!

データコレクタ用アプリケーション「監督さん.V」との組み合わせで、画像による直観的な操作の、“測量が見える”イメージワンマン測量を実現します。
イメージワンマン+「監督さん .V」で土木測量をステップアップ

●イメージ測設 ~ 測設方向を画像で確認
視準画像に測点方向と測設ラインを表示。自分の移動する方向が一目瞭然で、自動追尾機能とあいまって、素早い杭打ちが可能です。
測設方向を画像で確認


●イメージ路線・イメージ出来形・イメージ丁張 ~ 中心線、設計断面を画像で確認

施工現場が映し出された画面上に、中心線や計画断面、丁張を表示。これからの作業をイメージでき、よりスムーズに施工、検査ができます。
中心線、設計断面を画像で確認








  リモートコントロールシステム RC-5A(オプション)

●簡単・確実サーチコントロール

モータードライブトータルステーションを素早く正確に、 プリズムへ向けることが可能です。 データコレクタと使用することで、トータルステーションを完全に遠隔操作、観測の大幅な効率アップを実現します。


●360°プリズム

測定距離最大1,000mの測定、自動追尾が可能です。
リモートコントロールシステム RC-5A 360°プリズム


外観図

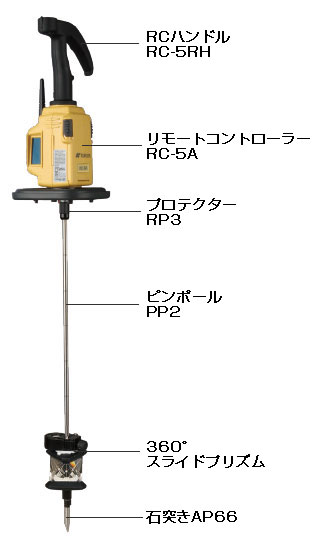

リモートコントロールシステム RC-5A ピンホールタイプ外観図





  仕様

○本体
定可能範囲
望遠鏡
倍率 / 分解力 30x / 2.5"
全長 168mm
対物有効径 45mm(EDM 部:50mm)
正像
視野 1°30'(26m/1,000m)
最短合焦距離 1.3m
十字線照明装置 輝度調節:5 段階
測角部
最小表示 1"/5"
精度 3"
2軸自動補正機構 補正範囲:± 6'
測距部
レーザー出力 ノンプリズムモード クラス 3R
反射シート・反射プリズムモード クラス 1
ノンプリズム時 0.3 ~ 800m(気象条件良好時:1,000m)
反射シート
ターゲット
RS90N-K 1.3 ~ 500m
RS50N-K 1.3 ~ 300m
RS10N-K 1.3 ~ 100m
ミニ反射プリズム 1.3 ~ 500m
1素子反射プリズム 1.3 ~ 5,000m(気象条件良好時:6,000m)
3素子反射プリズム ~ 8,000m(気象条件良好時:10,000m)
360°プリズム ATP1/ATP1S 1.3 ~ 1,000m
最小表示(精密測定) 0.0001m/0.001m
精度(精密測定) ノンプリズム時 (2 + 2ppm x D) mm(0.3 ~200m)
反射シートターゲット使用時 (2 + 2ppm x D) mm
反射プリズム使用時 (1.5 + 2ppm x D) mm
測距時間 精密測定 0.9 秒以下(初回 1.5 秒以下)
高速測定 0.6 秒以下(初回 1.3 秒以下)
トラッキング測定 0.4 秒以下(初回 1.3 秒以下)
自動追尾 / 自動視準 / 駆動部
駆動方式 DC サーボモーター
最高回転速度 / 最高追尾速度 70°/ 秒 / 15°/ 秒
自動追尾・自動視準距離範囲 360°プリズム
ATP1/ATP1
2 ~ 600m
プリズム 5 型 1.3 ~ 500m
プリズム 2 型 1.3 ~ 1,000m
カメラ部
オペレーティングシステム Windows Embedded Compact7
操作パネル ディスプレー 3.5インチ QVGA TFT 透過型カラー液晶、タッチパネル、バックライト、コントラスト調整機能付き
キーボード 26キー、バックライト付き
配置 両側配置(望遠鏡反側はタッチパネルのディスプレーのみ)
トリガーキー あり(側板部)
データ記録装置 内部メモリー 500MB(プログラ領域を含む)
対応外部メモリー USBフラッシュメモリー(8GB まで)
カレンダークロック機能 カレンダー(年月日)、時計(時分秒)機能
インターフェース RS-232C 規格準拠、USB2.0(Type A / miniB)
ワイヤレス通信 Bluetooth 無線機能 Ver.2.1+EDR 準拠
送信出力:クラス1
最大通信距離:300m
無線 LAN IEEE 802.11b/g 準拠、
最大通信距離:100m(FC-250)
諸般
レーザー照準機能 ON / OFF 選択可
レベル検出装置 電子気泡管
(グラフック)
6' / 内円上
円形気泡管 10' / 2mm
求心望遠鏡 正像、倍率 3x、最短合焦距離 0.3m(底板より)
整準台 着脱式
防塵防水性能/使用温度範囲 IP65(JIS C0920:2003)準拠 / -20 ~ +50°C
寸法 (突起物含まず) 212(W)x 190(D)x 372(H)mm
機械高 196mm(整準台取り付け面より)
質量(整準台・バッテリー含) 約 6.2kg
電源
着脱式バッテリー BDC70 充電式 Li-ion 電池
連続使用時間 着脱式バッテリー BDC70 約 3 時間 (自動追尾、無線 LAN/Bluetooth 無線使用時)


○データコレクタ(監督さんV) FC-500 (オプション)
CPU 1GHz ARM Cortex A8 i.MX53
OS Microsoft Windows Enbedded Handheld 6.5
メモリ DDR2 RAM 512MB、 Flash Memory 8GB
ディスプレイ 静電容量方式タッチスクリーン 4.3 インチ
TIF カラー LCD 800 × 480 WVGA
キーボード 6キー(電源キー含む)
インターフェース RS-232C規格準拠
USB2.0(TypeA / Micro B)
マイクロ SD/SDHC カードスロット
ワイヤレス通信 Bluetooth無線機能 Ver2.1+EDR準拠、
送信出力:クラス 1.5 ( クラス 1 相当)
無線 LAN IEEE802.11b/g/n
防塵・防水性能 IP68(JISC0920:2003) 準拠
使用温度範囲 -30℃~+60℃
使用時間 約20 時間
寸法 91(W) × 184(H) × 38(D)mm
質量(バッテリー含む) 約0.6kg



○リモートコントロールシステム RC-PR5 (オプション)
リモートコントロールシステム
動作可能距離 ※1 標準モード 2※2~100※3m
遠距離モード 2※2 ~250※4m/ 300m※3
動作時間 ※5 測距(高速単回測定)完了まで約15秒/ 18秒※6
操作パネル 3 ボタン
インジケータ LED5個による
ビープ あり
使用温度範囲 -20 ~ +50 ℃
防塵、防水性能 IP65(JIS C 0920-2003)
寸法(プロテクタ含む) 126(W)× 114(D)× 132(H)mm
126(W)× 126.5(D)× 242(H)mm(RCハンドル付き)
質量(BDC46C、プロテクタ含む) 約470g
約560g(RCハンドル付き)
リモートコントローラー(RC-5A)
送光部 光源 レーザーダイオード クラス1( JIS C 6802:2014)
波長785nm
レーザー送光範囲 水平 -10 ~ 10°
仰角 仰角30°以上
俯角 俯角30°以上
無線通信部 通信方式 / 送信出力 FHSS(Bluetooth Ver2.1+EDR準拠) / クラス1
通信距離 600m
電源部(BDC46C) 電源 着脱式バッテリーBDC46C リチウムイオン電池
連続使用時間(25℃) 40 時間
360°プリズム
測定距離 1.3~1000 m ※1
自動追尾・自動視準可能距 2 ~ 600 m ※7
※1:気象条件通常時:もやがわずかで視程が約20km、適度な日差しでかげろうが弱い
※2:器械点と測点との高低差がほとんどなく、トータルステーションの機械高が1.5m、プリズムの高さが0.10mの場合は、水平距離1.8mで動作可能
※3: トータルステーションとリモートコントローラーの送光窓との高低差が20mまでの場合
※4: トータルステーションとリモートコントローラーの送光窓との高低差が40mまでの場合
※5: 気象条件通常時、距離が100mで、トータルステーションが水平方向90°回転の振り向き動作をしたとき。ただし、使用環境や使用する機器により動作時間は異なります。
※6: 5m以内でポールが少し傾いているとき
※7:測定気象条件は、もやがなく視程が約20km以上、うすぐもり(30,000ルクス以下)でかげろうがない





  構成品

標準構成品 本体、取扱説明書


  オプション品

オプション品 データコレクタ(監督さんV) FC-500、リモートコントロールシステム RC-5A
