電子セオドライト DT120(トプコン)

電子セオドライト DT120(トプコン)

こちらの製品は取扱い終了致しました。

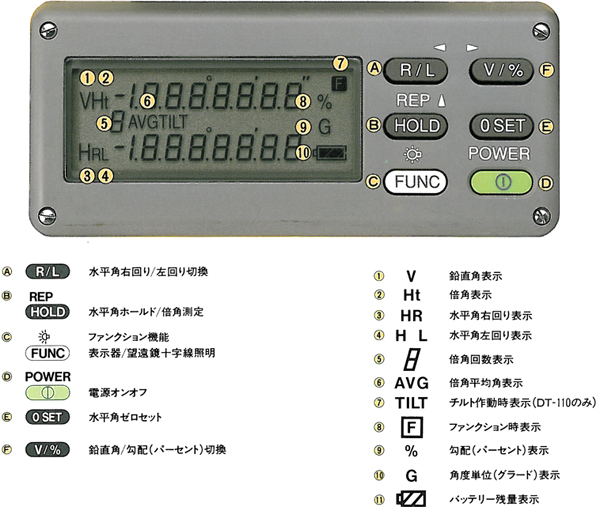

大型デジタル表示能率的なキー操作

 JIS耐水形(保護等級:6)に準拠した防水形デジタルセオドライトで、作業現場における土埃からはもちろん、またお客様が作業中に突然の豪雨に襲われたとしても大切な本機内部をしっかりガードします。最小読取値10″/20″。

機種名 電子セオドライト
型番 DT120
メーカー名 トプコン


  大型デジタル表示能率的なキー操作

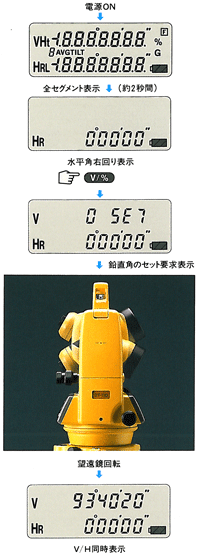

水平角優先2段デジタル表示

  表示部は土木建築作業で使用頻度の高い水平角を優先表示する鉛直角/水平角の2段表示です。
  電源ON時は水平角をダイレクト表示し、鉛直角が必要な時は、【V/%】キーを押すことにより鉛直角/水平角の2段表示に
  切り換わりますので、作業に不要な角度表示による読み取りのわずらわしさをなくします。



鉛直角/勾配(パーセント)切り換え機能

  【V/%】 キーを押すごとに鉛直角表示と勾配表示が交互に切り換わります(%表示範囲±100%、表示単位0.01%) 。

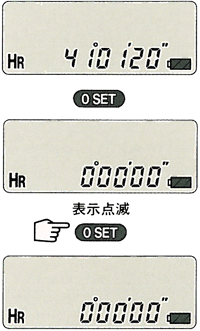

水平角0セット(2度押し)

  表示されている水平角目盛の0セットは、1度押すと表示が点滅し、もう1度押すと0セットされる安全機構を採用。
  0セットの解除は【0セット】以外のキーを押すことにより、元の角度が表示されます。



照明内蔵

  夜間や暗いところでの作業に便利な照明機能付です。
  【FUNC】キーを2度押すことにより、表示部と望遠鏡十字線を30秒間点灯、その後自動的に消えます。

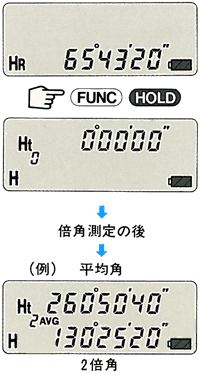

倍角・平均角表示

  【FUNC】【HOLD】キーを押すことにより倍角測定モード(H)になります。
  倍角ごとに 【R/L】キーを押せばその平均角が表示されます。
  通常測定モードに戻すには【FUNC】【HOLD】キーを押します。



水平角ホールド機能

 【HOLD】キーを押すことにより、現在表示している水平角をホールド状態にします。再度キーを押すことにより、ホールドが解除されます。


水平角右回り/左回りの切り換え

  【R/L】キーを押すことにより、水平角の右回り(HR)と左回り角(HL)に交互に表示が切り換わります。



バッテリー残量表示

 バッテリーの残量を表す3つの表示マークが残量の減少とともに消えてゆきます。交換時期は、表示のフラッシュにより知らせる安心機能です。



90°の割出しが簡単

  水平角表示の時、0°.90°.180°.270°の前後1°未満の間でブザーが鳴ると同時にHマークが点滅しますので、90°割り出
  しがスピーディーに行えます。

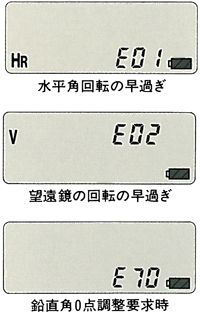

セルフエラーチェック機能付き

  ミスカウントは直ちに検知し、表示部でエラーを表示しますので、表示角度の信頼性は大変高く安心です。



最小角度表示切り換え機能付き

 角度の最小表示を切り換えることができますので、測量作業の精度に応じた最小角度読み取りの選択ができます。
 DT120 20秒←→10秒切換

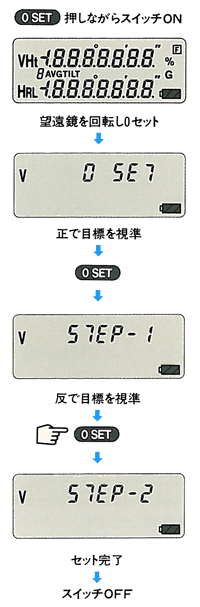

鉛直角0位置調整機能付き

  ある目標を正反で視準し、調整の操作を行うことにより、鉛直角0点誤差をキャンセルすることができます。




  特長

明るくシャープなコンパクト望遠鏡

  独自の光学技術を駆使し、明るくシャープな視界と全長149mmという小型化を両立。
  目標視準の迅速化と適格さを追求した高性能望遠鏡です。



ワンタッチカートリッジ

  内部電源は確実なロックとスムーズな着脱ができ、しかも本体と一体化したスタイルを兼ね備えたワンタッチカートリッジ
  方式を採用しています。



電源は、乾電池式

  電源は互換性をもつ乾電池(単3形乾電池4本)を用意しています。



測定条件設定モード

 キー操作により、下記の項目について条件設定を選択することができます。

  • ・最小角度表示の切り換え。
  • ・鉛直角目盛の天頂0°/水平角0°の切り換え。
  • ・オートカットオフの有か無か。
  • ・オートカットオフの作動時間10分/30分の切り換え。
  • ・角度単位の度分秒/グラード(GRD)の切り換え。
  • ・水平角90°の割り出しブザー音の有か無か。
  • ・【0セット】キーを1度押し/2度押しどちらに設定するのか切り換え。
  • ・鉛直角目盛の表示をコンパスに切り換え。
  • ・鉛直角自動補正(チルト補正)の有か無か。



固定微動同軸構造

  固定ネジと微動ネジは、ワ ンハンドで操作できる同軸タイプです。
  クリック感に優れた固定ネジと機動性の高い微動ネジは、目標物を素早く確実に捕らえます。



オートカットオフ機能内蔵

 10分間何も操作せず放置した場合、電源が自動的に切れる省エネ機構です(条件設定により、30分間も選択可) 。


センターリング装置付き

  測点への求心が便利なセンターリング装置を採用しています。
  ワンタッチで整準状態を狂わせることなく迅速な設置が行えます。




  仕様

望遠鏡
全長 149mm
有効径 45mm
倍率 30×
正像
分解力 2.5″
視界(1,000m) 1°30′(26m)
最短合焦距離 90cm
スタジア乗数 100
スタジア加数 0
精度 7″
目盛
目盛径 71mm
読み取り方式 インクリメンタル方式
検出方式 水平角:両側 鉛直角:片側
表示部 両側表示
最小表示 20″(10″切り換え)
鉛直軸形式 単軸
気泡管感度
托架気泡管 縦横 40″/2mm
円形気泡管 10′/2mm
センターリング装置移動量 20mm
求心望遠鏡
倍率 3倍
合焦距離 0.5m~∞
視界
電源部
形式 単3形乾電池×4
使用時間 マンガン乾電池:16時間、アルカリ乾電池:34時間
使用温度範囲 -20~+50℃
寸法 149(D)×180(W)×315(H)mm (ハンドル付き)
重量 4.1kg



  構成品

標準構成品 本体、バッテリーカセット、単3形乾電池×4、収納ケース、取扱説明書
