2軸式超精密デジタル水準器 DWL 8500XY(Digi-Pas)

2軸式超精密デジタル水準器 DWL 8500XY(Digi-Pas)

水平測定、傾斜角度、位置合わせ、表面平坦性識別、振動測定、およびリアルタイムのワイヤレスBluetoothやUSBリモート計測及びデータの記録が可能

 バイブロメーターを内蔵した2軸超精密デジタル傾斜計水準器で、分解能1秒(角度)または5μm/mで測定が可能。大型CNCマシンのインストール及びセットアップ、超精密試験や計測機器、繊細なアライメントが必要な装置の表面形状プロファイリング、分析作業を大幅に簡素化します。

機種名 2軸式超精密デジタル水準器
型番 DWL 8500XY
メーカー名 Digi-Pas



  特長

○スピードと精度
高い分解能と精度を2軸同時にデジタル表示することで、正確な平準化、アラインメント、表面プロファイリング及び振動測定のための包括的なソリューションを提供し、一度に一つの軸の測定値を読み取るための試行錯誤を解消、時間の節約と質の高いプロの仕事を実現します。

○明確性
デジタルカラーグラフィックと数値表示が機械試運転アカウンタビリティ及び分析のためのデジタル角度、レベリング、アライメント、表面プロファイルデータのリアルタイム収集&保存を可能にします。

○効果的
PCとUSBケーブル機能を使い、従来の一軸水気泡管式水準器や一軸のデジタル水準器では難しかった、マシンを水平化することやアライメントを揃えることが、1人で効率よく行なえるようになりました。

○認定
本器の精度は公式認定を請け負う第三の校正及びテストの機関やシンガポール国家計量センターにより認証され、SI標準およびCIPM MRA下のNIST、JIS、UKAS、DIへの照合が可能です。

○3接点ベース
「ロッキング」を防ぐために最も安定な面接触

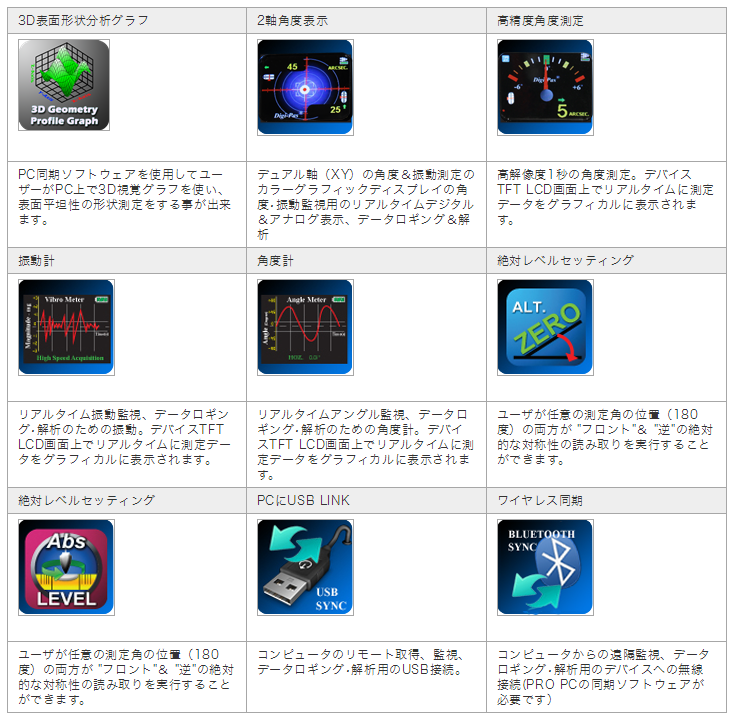

3D表面形状分析グラフ 2軸角度表示 高精度角度測定
3D表面形状分析グラフ 2軸角度表示 高精度角度測定
PC同期ソフトウェアを使用してユーザーがPC上で3D視覚グラフを使い、表面平坦性の形状測定をする事が出来ます。 デュアル軸(XY)の角度&振動測定のカラーグラフィックディスプレイの角度•振動監視用のリアルタイムデジタル&アナログ表示、データロギング&解析 高解像度1秒の角度測定。デバイスTFT LCD画面上でリアルタイムに測定データをグラフィカルに表示されます。
振動計 角度計 絶対レベルセッティング
振動計 角度計 絶対レベルセッティング
リアルタイム振動監視、データロギング•解析のための振動。デバイスTFTLCD画面上でリアルタイムに測定データをグラフィカルに表示されます。 リアルタイムアングル監視、データロギング•解析のための角度計。デバイスTFTLCD画面上でリアルタイムに測定データをグラフィカルに表示されます。 ユーザが任意の測定角の位置(180度)の両方が "フロント"& "逆"の絶対的な対称性の読み取りを実行することができます。
絶対レベルセッティング PCにUSB LINK ワイヤレス同期
絶対レベルセッティング PCにUSB LINK ワイヤレス同期
ユーザが任意の測定角の位置(180度)の両方が "フロント"& "逆"の絶対的な対称性の読み取りを実行することができます。 コンピュータのリモート取得、監視、データロギング•解析用のUSB接続。 コンピュータからの遠隔監視、データロギング•解析用のデバイスへの無線接続(PRO PCの同期ソフトウェアが必要です)




  用途

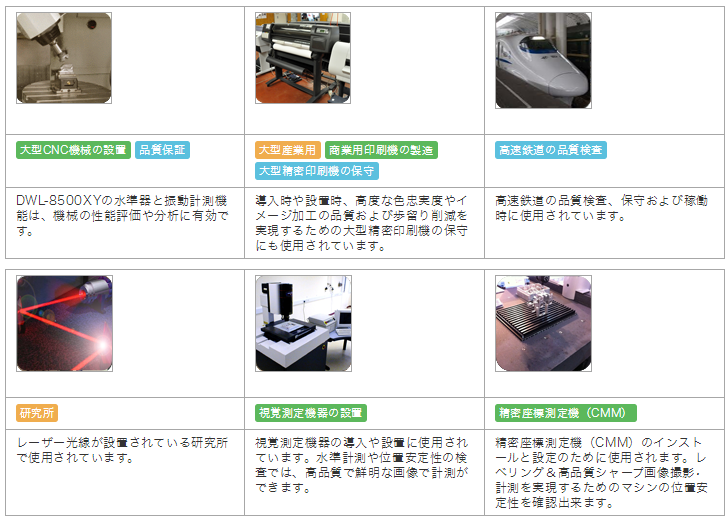

大型CNC機械の設置 大型産業用 高速鉄道の品質検査
大型CNC機械の設置 品質保証 大型産業用 商業用印刷機の製造大型精密印刷機の保守 高速鉄道の品質検査
DWL-8500XYの水準器と振動計測機能は、機械の性能評価や分析に有効です。 導入時や設置時、高度な色忠実度やイメージ加工の品質および歩留り削減を実現するための大型精密印刷機の保守にも使用されています。 高速鉄道の品質検査、保守および稼働時に使用されています。
研究所 視覚測定機器の設置 精密座標測定機(CMM)
研究所 視覚測定機器の設置 精密座標測定機(CMM)
レーザー光線が設置されている研究所で使用されています。 視覚測定機器の導入や設置に使用されています。水準計測や位置安定性の検査では、高品質で鮮明な画像で計測ができます。 精密座標測定機(CMM)のインストールと設定のために使用されます。レベリング&高品質シャープ画像撮影•計測を実現するためのマシンの位置安定性を確認出来ます。

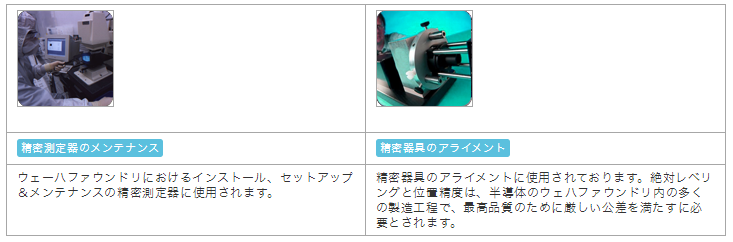

精密測定器のメンテナンス 精密器具のアライメント
精密測定器のメンテナンス 精密器具のアライメント
ウェーハファウンドリにおけるインストール、セットアップ&メンテナンスの精密測定器に使用されます。 精密器具のアライメントに使用されております。絶対レベリングと位置精度は、半導体のウェハファウンドリ内の多くの製造工程で、最高品質のために厳しい公差を満たすに必要とされます。


  使用

測定範囲  単軸 0.0000°~±4.0000°
デュアル軸 0.0000°~±2.0000°
再現性 1秒(≤5μm/m)
振動計 (相対グラム) 2.0
精度  ±1秒(0 ~ 1080 秒)
±3秒
動作保障温度 10~40℃
表示 カラーTFT液晶ディスプレイ
電池 単4電池×4本またはUSBにて給電可能
材質 PCABS/鋳物
接続性 Bluetooth(30Mまで) 、USB2.0 ケーブル(5Mまで)
PC同期ソフトウェア Professional Edition(CD-R)
サイズ 188×62×37mm
質量 1150g
自己校正機能


   構成品

標準構成品 本体、取扱説明書
