ノンプリズムトータルステーション ES-105F(トプコン)

ノンプリズムトータルステーション ES-105F(トプコン)

トプコンのイージートータルステーションシリーズ
エントリーモデルに必要なすべての基本機能を網羅

 新方式のEDM を採用、堅牢ボディーと徹底したユーザーフレンドリーデザイン、LongLinkデータコミュニケーション、信頼の測角システム、世界最長の連続使用時間36時間

機種名 ノンプリズムトータルステーション
型番 ES-105F
メーカー名 トプコン




特 長

 特長

◎新方式のノンプリズムEDMを採用

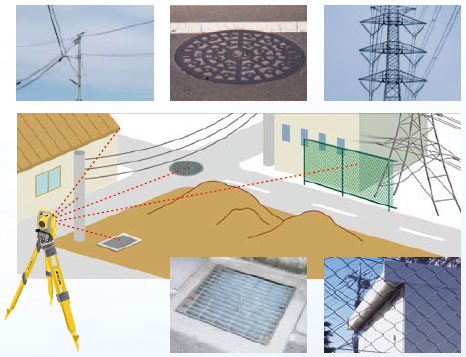

超小径スポット測距は、壁の角や入射角が浅くなる路上のマンホール、送電線などを高い精度で直接測定できるうえ、格子状や網状のフェンス越し の測定にも圧倒的に有利。

・測距光のスポット径を更に小さく、測距誤差を最小限に。
・浅い入射角でも確実に測定。
・明るいポインターで視準性向上。
・測定対象を問わず高速測距。
・プリズム使用時はさらにハイスピード。
・反射シートの測距でも精度を保証。
・ノンプリ測距30cmで精度保証を実現(世界最短*)。

ノンプリズムトータルステーション ES-105F


◎LongLinkデータコミュニケーション

・Bluetoothクラス1で長距離通信。
・プリズム側に観測技術者、ESシリーズ側の作業者は視準するだけという素早く効率的な現況測量を可能に。
ノンプリズムトータルステーション ES-105F


○データコレクタFC-250用ソフトウェア

■基本観測
対回・単角観測、測設・検測、交点・面積計算、面積分割
■簡易横断(基本観測に追加可能)
簡易横断測量
■監督さん.V
中心杭・幅杭計算、横断・丁張、測設・新設点設置、TS出来形観測


◎世界最長*の連続使用時間36時間!
視認範囲1.3~150m と広範囲なガイドライトを標準搭載。1つの照射口から緑と赤2つの光を発光し、近距離でも簡単かつ正確に望遠鏡の視準方向を特定できます。
ノンプリズムトータルステーション ES-105F*2013 年1月現在。トプコン社調べ。


◎先進の測角システム
・先進のデジタル技術を駆使した、信頼の測角システム。
・広範囲をカバーする2軸自動補正機構で、不整地の観測も安心。
・操作つまみに固定/ 微動方式を採用し、高精度で安定した測角を実現。
ノンプリズムトータルステーション ES-105F

◎先進の測角システム

・ノンプリズムトータルステーション ES-105F
・先進のデジタル技術を駆使した、信頼の測角システム。
・広範囲をカバーする2軸自動補正機構で、不整地の観測も安心。
・操作つまみに固定/ 微動方式を採用し、高精度で安定した測角を実現。
ノンプリズムトータルステーション ES-105F


◎卓越したユーザーインターフェイス

○強靭な耐環境性能
・ノンプリズムトータルステーション ES-105F
・防塵防水性能JIS 保護等級IP66。
・標準の使用温度範囲は-20~+60℃。
ノンプリズムトータルステーション ES-105F

○ガイドライト
・ノンプリズムトータルステーション ES-105F
・視認範囲1.3~150mと、広範囲をカバーするガイドライトを標準搭載。
・1つの照射口から緑と赤2つの光を発光し、近距離でも簡単かつ正確に望遠鏡の視準方向を特定。
ノンプリズムトータルステーション ES-105F

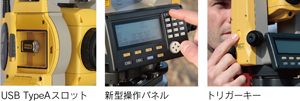

○USBメモリー対応
・USB Type Aスロットを搭載し、USBメモリーに対応。
・標準付属のUSBメモリーなら、挿入した状態でもカバーが閉
・まるため、耐環境性能IP66を保持。

○操作パネルとキーボード
・ノンプリズムトータルステーション ES-105F
・文字入力も可能な10キーボードを両面に配置。
・USB Type Aスロットを搭載し、USBメモリーに対応。
・側板部には、望遠鏡から目を離さずに測定できるトリガーキーを搭載。
ノンプリズムトータルステーション ES-105F


 仕様


国 土地理院 測量機種登録 2 級Aトータルステーション
望 遠鏡
倍 率/分解力 30x / 2.5"
そ の他 全 長:171mm、対物有効径:45mm(EDM部:48mm)、像:正像、視野1°30 ′(26m/1,000m)、最短合焦距離:1.3m、十字線照明装置:輝度調節:5段階
測 角部
最 小表示 5" / 10"
精 度※1 5"
2 軸自動補正機構 / コリメーション補正 液 体式2軸傾斜センサー、補正範囲±6' / 補正あり / なし
測 距部
レー ザー出力※2 ノ ンプリズムモード:クラス3R / 反射シート・反射プリズムモード:クラス1
測 定可能範囲(気象条件通常時※3 ノ ンプリズム※4 0.3 ~ 500m
反 射シートターゲット※5/※6 RS90N- K:1.3 ~ 500m、
RS50N-K:1.3 ~ 300m、
RS10N-K:1.3 ~ 100m
ミ ニ反射プリズム 1.3 ~ 500m
1 素子AP反射プリズム 1.3 ~ 4,000m(気象条件良好時 ※7:5,000m)
3 素子AP反射プリズム ~ 5,000m(気象条件良好時 ※7:6,000m)
最 小表示 0.001m(ト ラッキング測定時:0.01m)
精 度※3/※8
(精密測定)
ノ ンプリズム時※4 (3+2ppm×D)mm※9
反 射シートターゲット使用時※5 (3+2ppm×D)mm
反 射プリズム使用時 (2+2ppm×D)mm
測 距時間※10 精 密測定:0.9秒以下(初回 1.7秒以下)、高速測定:0.7秒以下(初回 1.4秒以下)、トラッキング測定:0.3秒以下(初回1.4秒以下)
操 作部・データ記録・通信部
操 作パネル ディ スプレー 漢 字・グラフィック対応ドットマトリックスLCD(192×80ドット)、バックライト/コントラスト調整機能付き
キー ボード 25 キー、バックライト付き
配 置 正 反両側配置
ト リガーキー あ り(側板部)
デー タ記憶装置 内 部メモリー 約 10,000点
対 応外部メモリー USB フラッシュメモリー(8GBまで)
カ レンダークロック機能 カ レンダー(年月日)、時計(時分秒)機能
イ ンターフェース RS- 232C規格準拠、USB2.0(Type A、USBメモリーのみ)※11
Bluetooth 無線機能 Ver.2.1+EDR 準拠、送信出力:クラス1、最大通信距離:約300m※12
諸 般
ガ イドライト※13 ク ラス1LED(赤626nm / 緑524nm)、視認可能範囲:1.3 ~ 150m、中心エリア視認幅:4'(0.12m/100m)
レー ザー照準機能※13 ON(5 分で自動OFF) / OFF 選択可
レ ベル検出装置 電 子気泡管(グラフィック) 6'/ 内円上
円 形気泡管(整準台部) 10' / 2mm
求 心望遠鏡 正 像、倍率3x、最短合焦距離0.3m(底板より)
整 準台 セ ンタリング式
防 塵・防水性能/使用温度範囲 IP66(JIS C0920:2003)準拠 / -20~ +60℃
寸 法(突起物含まず) 191(W)×181(D)×348(H)mm
機 械高 191(W)×181(D)×348(H)mm192.5mm(整 準台取付面より)236mm+5/-3mm(センタリング式:三脚取付面より)
質 量(整準台、バッテリー含む) 約5.7kg
電 源
着 脱式バッテリー(BDC70) 充 電式Li-ion電池
連 続使用時間(20℃)(BDC70) 約 36時間:測距測角(30秒ごとに精密単回測定)
※1 JIS B 7912-3:2006準拠、JSIMA:101:2002適用区分AまたはB準拠。
※2 JIS C 6802:2005準拠。
※3 気象条件通常時:もやがわずかで視程が約20km、適度な日差しでかげろうが弱い。
※4 反射率90%のコダックグレーカード白色面を使用し、測定面照度が30,000lx.以下の場合。なお、ノンプリズム測定時の測定可能範囲・精度・測距時間は、測定対象物   の材質・反射率及び周囲状況により変化します。
※5 測距光が反射シートに対し上下左右30°以内にあたっていること。
※6 -30~-20℃(寒冷地モデル)および+50~+60℃の気温下では、反射シートの測定可能距離が変化します (RS90N-K:1.3~300m、RS50N-K:1.3~180m、 RS10N-K:1.3~60m)。
※7 もやがなく視程が約40km、曇っていてかげろうがない。
※8 JIS B7912-4:2006 準拠、JSIMA 102:2006 適用区分A 準拠。
※9 測定距離:0.3~200m
※10 気象条件良好時、補正なし、斜距離、絞り適正時の最短測定時間。
※11 標準付属のUSBメモリーを使用の場合のみ、本体の防塵防水性能IP66を保証。
※12 通信機器間付近に障害物が無く、電波発信・妨害・電波障害の発生する場所が近くにないこと。近くを走行する自動車による通信の遮断や発生するノイズの影響の無いこと。ま た、天候が雨天の場合を除く。
※13 レーザー照準装置とガイドライトは、同時に作動しません。


 構成品

標 準構成品 本 体、バッテリー、急速充電器、USBメモリー、収納ケース、取扱説明書


 オプション品

オ プション品 三 脚(大)、ダイアゴナルアイピース
