ノンプリズムトータルステーション iM-103 (ソキア）

　 特長

効率の良い作業を実現

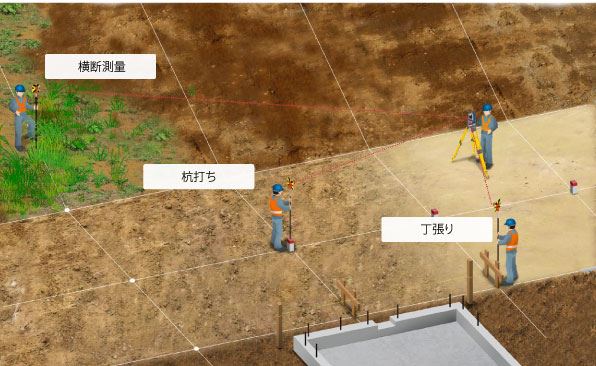

● Construction - 建設
　測量の基本となる観測・測設の機能に磨きをかけ、早く効率の良い作業を実現

• ・横断測量
• 　対辺測定により、点間の高低差が簡単に観測できます。
• 　また、ノンプリズムモードであれば短時間に広範囲にわたる多数の変化点を観測できますので作業時間を短縮できます。
• ・杭打ち
• 　ガイドライトにより、プリズムマンが測設方向上に素早く立つことができ、効率の良い測設を行うことができます。
• ・丁張り
• 　座標測設機能を活用すれば、横断方向上に器械を設置しなくても、素早く正確に丁張りを設置できます。

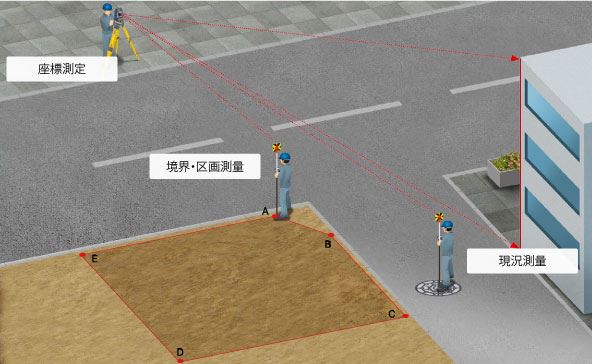

● Survey - 調査

• ・座標測定
• 　座標測定により測点の3次元座標管理が可能となり、路線、レイアウトなど様々な座標計算を利用した機能が利用でき生産性が大幅に向上します。
• ・境界・区画測量
• 　面積計算により土地面積などを簡単に計算できます。またオフセット計算により実際に測れない円柱（電柱など）の中心点などを算出することもできます。
• ・現況測量
• 　トリガーキー（測距ボタン）により、トータルステーションをのぞいたまま、素早く放射観測が行えます。
• 　また、長距離測距により器械の盛り替え回数も減り作業時間が短縮できます。

早く効率の良い作業が可能

● ハイエンドクラスの測距能力を実現した新設計EDM採用
　精度を必要とする基準点測量やノンプリズムモードでの横断測量の計測範囲拡大に効果的です。



● 視準しながら測距ができるトリガーキーが素早い観測

　側板部にトリガーキーを搭載。微動ねじを使い視準しながら、ボタン1つで測距が行えます。視準作業の多い杭打ちや丁張り設置
　作業、現況測量等の効率が向上します。

● 一目で移動方向が分かるガイドライトが素早い測設

　移動方向を緑と赤の2色のLEDでガイド！どなたでも簡単に測設ライン上に移動できます。

優れた耐久性や操作性

• ・強靭な耐環境性能
• 　劣悪な現場環境でも十分耐えうる防塵防水性能JIS保護等級IP66をクリア。使用温度範囲-20℃～60℃を達成し、あらゆる環境で性能を発揮します。
• ・長時間駆動
• 　1つのバッテリー（BDC70）で約28時間※駆動できますので、バッテリー交換せずに4日間の作業が可能です。※EDMエコモードオン時
• ・夜間作業に便利なイルミネーションキー
• 　キーボタンが発光しますので、夜間でも見やすく間違えることなく作業が可能です。
• ・安心の大容量メモリ
• 　大容量内部メモリを搭載、50,000 点までの記録を可能にしました。32GBまでのUSBメモリにも対応しました。

　 データコレクタ SHC500（オプション）

　トータルステーション、GNSS、三次元測定システムMONMOSといったすべてのセンサーへ接続し、データ収集が可能！高
　性能CPUを搭載し、基準点測量から工事測量、土木測量作業などの施工現場での利用に最適です。
　三次元測定システムMONMOSといったすべてのセンサーへ接続し、データ収集が可能です。屋外でも視認性の良いタッチパ
　ネルで快適に操作できます。
　優れた耐環境性能を有し、大容量バッテリーで長時間の使用が可能です。

　 仕様

国土地理院 測量機種登録		2級Aトータルステーション
望遠鏡
倍率／分解力		30x / 2.5"
その他		全長：171mm、対物有効径：45mm(EDM部：48mm） 像：正像、視野1°30 ′（26m/1,000m） 最短合焦距離：1.3m、十字線照明装置：輝度調節：5段階
測角部
最小表示		1" / 5"
精度 ※1		3"
2軸自動補正機構 ／ コリメーション補正		液体式2軸傾斜センサー、補正範囲±6' ／ 補正あり / なし
測距部
レーザー出力 ※2		ノンプリズムモード：クラス3R 反射シート・反射プリズム使用時：クラス1
測定可能範囲（気象条件通常時 ※3）	ノンプリズム ※4	0.3 ～ 800m（気象条件良好時 ※5 : 1,000m）
	反射シートターゲット ※6/※7	RS90N-K：1.3 ～ 500m、 RS50N-K：1.3 ～ 300m、 RS10N-K：1.3 ～ 100m
	ミニ反射プリズム	1.3 ～ 500m
	1素子反射プリズム	1.3～ 5,000m（ 気象条件良好時 ※5: 6,000m）
最小表示		精密測定 / 高速測定 : 0.0001m / 0.001m (選択可) トラッキング測定 / 路面測定 : 0.001m / 0.01m (選択可)
精度 ※3/※8 (精密測定)	ノンプリズム時 ※4	（2+2ppm×D）mm ※9
	反射シート使用時 ※6	（2+2ppm×D）mm
	反射プリズム使用時 ※10	（1.5＋2ppm×D）mm
測距時間 ※5/※11		精密測定：0.9秒以下（初回 1.5秒以下） 高速測定：0.6秒以下（初回 1.3秒以下） トラッキング測定：0.4秒以下（初回1.3秒以下）
OS・操作部・データ記録・通信部
オペレーティングシステム		Linux
操作パネル	ディスプレー	グラフィック対応ドットマトリックスLCD（192 × 80 ドット） バックライト/ コントラスト調整機能付き
	キーボード	28キー、バックライト付き
	配置	正反両側配置
トリガーキー		あり（側板部）
データ記憶装置	内部メモリー	約50,000点
	対応外部メモリー	USBフラッシュメモリー（32GBまで）
インターフェース		RS-232C規格準拠、USB2.0（Type A、USBメモリーのみ対応）
Bluetooth無線機能		送信出力：クラス1.5 最大通信距離：約10m ※12
諸般
ガイドライト ※13		クラス1LED（赤626ｎｍ / 緑524nm） 視認可能範囲：1.3 ～ 150m 中心エリア視認幅：4'（0.12m/100m）
レーザーポインター ※13		ON/OFF 選択可
レベル検出装置	電子気泡管（グラフィック）	6'/内円上
	円形気泡管（整準台部）	10'/2mm
求心望遠鏡		正像、倍率3x、最短合焦距離0.5m（底板より）
整準台		着脱式
防塵・防水性能		IP66（JIS C0920：2003）準拠
使用温度範囲		-20～ +60℃
寸法（突起物含まず）		183（W）× 181（D）× 348（H）mm
機械高		192. 5mm （整準台取付面より） 236mm +5/-3mm（ 着脱式：整準台底面）
質量（整準台、バッテリー含む）		約5.3kg
電源
バッテリー		充電式Li-ion電池　BDC70
連続使用時間（20℃）※14		約28時間 ※15
プログラム
標準搭載		REM測定、三次元座標測定、後方交会、杭打ち測定、放射観測、対回観測、オフセット測定、対辺測定、面積測定、路線計算、交点計算、Point to line

　※1 JIS B 7912-3:2006準拠、JSIMA:101:2002適用区分AまたはB準拠。
　※2 JIS C 6802:2014 準拠
　※3 気象条件通常時：もやがわずかで視程が約20km、適度な日差しでかげろうが弱い。
　※4 反射率90%のコダックグレーカード白色面を使用し、測定面照度が30,000lx.以下の場合。
　　　なお、ノンプリズム測定時の測定可能範囲・精度・測距時間は、測定対象物の材質・反射率及び周囲状況により変化します。
　※5 気象条件良好時：もやがなく視程が約40km、曇っていてかげろうがない。
　※6 測距光が反射シートに対し上下左右30°以内にあたっていること。
　※7 +50 ～ +60℃の気温下では、反射シートの測定可能距離が変化します（RS90N-K：1.3 ～ 300m、RS50N-K：1.3 ～ 180m、RS10N-K：1.3 ～ 60m）。
　※8 JIS B 7912-4:2006、JSIMA 102:2006適用区分A準拠。
　※9 測定距離:0.3 ～ 200m
　※10 定数0のプリズム使用の際、10m以下の測定時には正対させること。
　※11 気象条件良好時、補正なし、EDMエコモードオフ時、斜距離、絞り適正時の最短測定時間。
　※12 通信機器間付近に障害物が無く、電波発信・妨害・電波障害の発生する場所が近くにないこと。
　　　 近くを走行する自動車による通信の遮断や発生するノイズの影響の無いこと。また、天候が雨天の場合を除く。
　※13 レーザー照準装置とガイドライトは、同時に作動しません。
　※14 温度を含めた使用環境により変化します。
　※15 EDMエコモードオン時、30秒ごとに精密単回測距。


● データコレクタ SHC500（オプション）

CPU	1GHz ARM Cortex A8 i.MX53
OS	Microsoft Windows Enbedded Handheld 6.5
メモリ	DDR2 RAM 512MB、Flash Memory 8GB
ディスプレイ	静電容量方式タッチスクリーン 4.3 インチ TIF カラーLCD 800×480 WVGA
キーボード（電源キー含む）	6キー
GNSS機能（SBAS対応）	-
カメラ機能	-
インターフェース	RS-232C 規格準拠 USB2.0（TypeA / MicroB） マイクロSD/SDHC カードスロット
ワイヤレス通信
Bluetooth無線機能	Ver2.1+EDR 準拠 送信出力：クラス1.5
無線LAN
内蔵プログラム
防塵・防水性能	IP68 (JISC0920:2003) 準拠
使用温度範囲	-30℃ ～ +60℃
使用時間	約20時間
寸法	91(W) × 184(H) × 38（D)mm
質量（バッテリー含む）	約0.6kg
測量用プログラム「SDR8サーベイ」	○
土木用プログラム「SDR8シビルマスター」	○
三次元計測標準プログラム「SDR4000」	○

　 構成品

標準構成品	本体、バッテリー（BDC70）、急速充電器（CDC68、ACケーブル付き）、USBメモリー、収納ケース、取扱説明書

　 オプション品（データコレクタ SHC500）

オプション品	本体(SHC500)(バッテリー取付済)、SDR8サーベイプログラム(本体インストール済み)、SDR8シビルマスター(本体インストール済み)、SDR4000_三次元計測プログラム(本体インストール済み)、充電器(電源ケーブル付き)、スタイラスペン、USBケーブル、三脚フック、ドライバー、ソフトケース(ネックストラップ付)、取扱説明書(本体用)、取扱説明書(各プログラム)、収納ケース
