最速・最小・最軽量!コンパクトでありながら、耐衝撃、振動、高温、高湿といったどの現場でも使用可能!世界初のIoT※にも対応しています!
※2016年1月現在

 IoTに対応しているため、現場からオフィスを繋ぎ効率よく観測することが可能です。また、自動追尾機能、自動視準機能により安定した精度とスピードで測量が行えます。

機種名 自動追尾トータルステーション
型番 iX-1005
メーカー名 トプコンソキアポジショニングジャパン



  特長

○世界最速
ダイレクトドライブの採用でコンパクト化を実現。超音波モーターで世界最速※の180°/秒という驚異の旋回スピードが可能となり、作業効率が大幅にあがります。
※2016年1月現在
世界最速

○世界最小
プラットフォームを1から見直した超コンパクトなボディ。トータルステーションとしての基本設計から見直し、全てを新設計!世界最小※のモータードライブトータルステーションを実現しました。
※2016年1月現在
世界最小

○クラス最高品質
あらゆる環境試験をクリアしたソキアクオリティです。過酷な現場環境に耐えうるよう設計された、堅牢性の高い製品です。耐衝撃、振動、高温、高湿といった試験にもクリアしており、現場を選ばず安心して使用できます。
クラス最高品質

○世界最軽量
モータードライブTSながら5.7kgを実現。従来のモータードライブトータルステーションと比べ、約30%軽量化しました。マニュアルトータルステーションと同等の重さとなり、現場での持ち運びから設置まで簡単に行えます。
世界最軽量

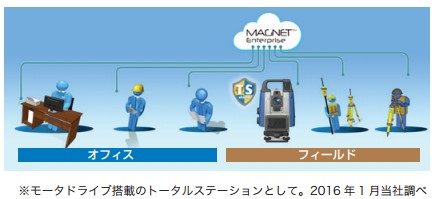

○世界初!※IoTへ対応
ネットワークデバイスを搭載。現場からMAGNET Enterpriseへダイレクトにアクセスし、フィールドとオフィスを密接に繋ぎます。
世界初! IoT へ対応
世界初! IoT へ対応





  多彩な機能

○明るく見やすいガイドライト
測設ラインまでの概略誘導をガイドライトが指示。赤色と緑色の点灯の誘導で簡単に測設ライン上に立つ事ができます。
明るく見やすいガイドライト

○ジョグダイヤル
側面には、滑らかな操作感を持つジョグダイヤルを装備。
ジョグダイヤル

○大型ディスプレー
太陽光の下でも見やすい、高解像度WVGAのディスプレーを採用。屋外での視認性を確保し、スムーズに作業が行えます。さらに表示するアイコンも大型化し、操作性が向上しています。
大型ディスプレー

○トリガーキー
側板部にはトリガーキーを搭載。概略視準しトリガーキーを押すだけで、自動で視準し簡単に測定・データ記録が行えます。
トリガーキー

○USBメモリー対応
シリアルケーブルとUSBメモリーによるデータの送受信に対応。最大 32GBのUSBメモリが使用できます。
USBメモリー対応

○クラス最高水準の耐環境性能 IP65
防塵防水性能JI 保護等 IP65に準拠。クラス最高の耐環境性能を実現しました。(使用温度範囲は -20~50℃)
クラス最高水準の耐環境性能 IP65

○RCハンドル
ハンドル部にRC受光部を搭載。追尾中にプリズムを見失っても簡単に再捕捉、瞬時に測量作業を再開する事ができます。
RCハンドル

○自動追尾機能
追尾の妨げとなる視通の遮断や、強烈な太陽光といった厳しい環境下での追尾能力を徹底的に強化しました。万が一、追尾中にロストが発生してもRC-PR5A(オプション)で再捕捉でき、素早く確実にiXを振り向かせる事が可能。スムーズな観測が行えます。
自動追尾機能


○自動視準機能
概略視準してトリガーキーを押すだけで安定した観測が行える自動視準機能が搭載されています。自動視準なら、ピント合わせも微動操作も不要。目の疲れや熟練度に左右されず、安定した精度とスピードで測量が行えます。
自動視準機能



  小型軽量のリモートコントローラーRC-PR5(オプション)

リモートコントローラーRC-PR5本体の重量はわずか470gで、軽快な観測を実現。標準モードで40時間、遠距離モードで35時間と長時間の連続使用が可能です。

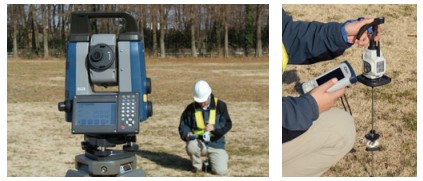

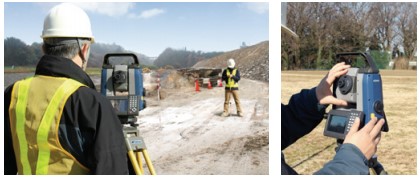

自動追尾トータルステーション iX-1005 厳しい環境にも強い自動追尾性能

プリズム高100~400mmの間でスライドし、ワンタッチロック機構で任意の高さへ固定できます。

自動追尾トータルステーション iX-1005 厳しい環境にも強い自動追尾性能 自動追尾トータルステーション iX-1005 厳しい環境にも強い自動追尾性能 自動追尾トータルステーション iX-1005 厳しい環境にも強い自動追尾性能


   データコレクタ ー (オプション)

下記のデータコレクタ及び内蔵されているプログラムをご利用いただけます。

○データコレクタ SHC250
806Mhz高速CPUで快適操作なマルチコネクションコントローラー。タッチパネル式の3.7インチカラーディスプレイ搭載。
SDとCFのダブルスロットを採用しています。
データコレクタ SHC250

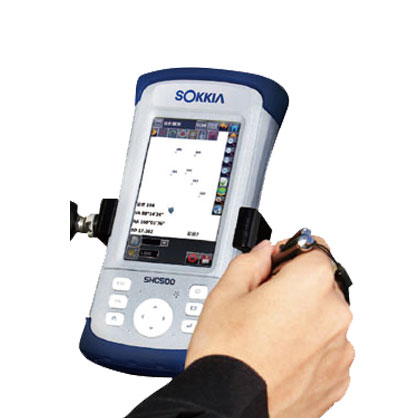

○データコレクタ SHC500
快適・快速操作を実現!IP68の防水・耐衝撃に優れた、現場を選ばない堅牢ボディ。直射日光の下でも見やすい高解像度ディスプレイ搭載し、高性能なCPU 1GHzプロセッサを搭載しています。

データコレクタ SHC500


○内蔵プログラム

測量用プログラム 土木用プログラム 三次元計測標準プログラム
SDR8サーベイ SDR8シビルマスター SDR4000
SHC250 SHC500 SHC250 SHC500 SHC500
基準点測量などに活用。トータルステーションによる観測やデータ記録、各種計算など作業をフルにサポート。 土木測量作業に活用。出来形管理だけでなく、あらゆる施工現場を強力にサポート。 設計値を実測時を比較する「データ比較計測機能」、「位置決め(杭打ち)機能」搭載
データコレクタ SHC500 データコレクタ SHC500 データコレクタ SHC500




  仕様

○本体
タイプ 自動追尾モデル
自動追尾 / 自動視準 / 駆動系
自動視準機能
自動追尾機能
駆動方式 超音波モーターによるダイレクトドライブ
最高回転速度 180°/秒
最大自動追尾速度 20°/秒
自動追尾・自動視準距離範囲※1 360°プリズム ATP1/ATP1S※2 2~ 600m
OR1PA 1.3~ 500m
CP01 1.3~ 700m
AP01 1.3~ 1,000m
反射シート※3(10~ 50mm) 5~ 50m
RCハンドル
望遠鏡
倍率 30x
分解力 2.5"
全長 142mm
対物有効径 38mm(EDM部:38mm)
正像
視野 1°30'(26m/1,000m)
最短合焦距離 1.3m
測角部
最小表示 1"/5"
精度※4 5"
2軸自動補正機構 ±6'
測距部
レーザー出力※5 ノンプリズムモード クラス 3R
反射シート・反射プリズムモード クラス1相当
測定可能範囲
(気象条件通常時)※6
ノンプリズム時※7 0.3~ 800m(気象条件良好時※8:1,000m)
ミニ反射プリズム※10 CP01:1.3~ 2500m
OR1PA:1.3 ~ 500m
1素子AP反射プリズム※10 1.3~ 5,000m(気象条件良好時:6,000m)
360°プリズム ATP1/ATP1S 1.3~ 1,000m
最小表示 0.0001/0.001m
(トラッキング測定 / 路面測定:0.001/0.01m)
精度(精密測定)※6※11 ノンプリズム時※7 (2+ 2ppm x D) mm※12
反射シートターゲット使用時※9 (2+ 2ppm x D) mm
反射プリズム使用時※10 (1+ 2ppm x D) mm
測距時間※8 ※13 精密測定 0.9秒以下(初回 1.5 秒以下)
高速測定 0.6秒以下(初回 1.3 秒以下)
トラッキング測定 0.4秒以下(初回 1.3 秒以下)
OS・操作部・データ記録・通信部
オペレーティングシステム Windows Embedded Compact 7
操作パネル ディスプレー 4.3インチ WVGA TFT カラー液晶、タッチパネル、バックライト調整機能付き
キーボード 24キー、バックライト付き
配置 両側配置(望遠鏡反側はタッチパネルのディスプレーのみ)
トリガーキー あり(側板部)
データ記録装置 内部メモリー 1GB(プログラム領域を含む)
対応外部メモリー USBフラッシュメモリー(32GB まで)
インターフェース RS-232C規格準拠、USB2.0(Type A / miniB)
ワイヤレス通信 セルラー 2G/3G両対応、mini-SIM(2FF)(25 x 15 x 0.76mm)
Bluetooth無線機能 3G両対応、mini-SIM(2FF)(25 x 15 x 0.76mm) Bluetooth 無線機能 Ver.2.1+EDR準拠、
送信出力:クラス1、
最大通信距離:600m(RC-PR5A との組み合わせ時) ※1 ※14
無線 LAN IEEE802.11b/g/n 準拠
諸般
ガイドライト※15 視認可能範囲 1.3~ 150m
中心エリア視認幅 4'
レーザー照準機能※15 ON/ OFF 選択可
レベル検出装置 電子気泡管(グラフィック) 6'/ 内円上
円形気泡管(基盤部) 10'/ 2mm
求心装置 求心望遠鏡 正像、倍率 3x、最短合焦距離 0.5m(底板より)
整準台 着脱式
防塵防水性能※16 IP65※17
使用温度範囲 -20~ +50℃
寸法 (突起物含まず) 212(W)x195(D)x 355(H)mm
機械高 192.5mm(整準台取り付け面より)
質量 (整準台・バッテリー含む、ハンドル付き) 約5.8kg(RC ハンドル)
電源
着脱式バッテリー BDC70 充電式 Li-ion 電池
連続使用時間 BDC70 約4 時間 (自動追尾※18、自動視準使用時※19
*1 気象条件:もやがなく視程が約 20km 以上、薄曇り(30,000lx.以下)でかげろうがない。
*2 自動視準・自動追 尾光の入射角が、ATP1/ATP1S プリズムに対して仰角・俯角 15°以内で正対位置の場合。
*3 自動視準光の入射角が、反射シートに対して 15°以内の場合。
*4 JIS B 7912-3:2006 準拠、 JSIMA:101:2014 適用区分 A または B 準拠。
*5 JIS C 6802:2014 準拠。
*6 気象条件通常時:もやがわずかで視程が約 20km、適度な日差しでかげろうが弱い。
*7 反射率 90% のコダッ クグレーカード白色面を使用し、測定面照度が 5,000lx. 以下(測定距離 800m 以上は500lx. 以下)の場合。なお、ノンプリズム測定時の測定可能範囲・精度・測距時間は、測定対象物の材質・反射率及び周囲状況により変化します。
*8 気象条件良好時:もやがなく視程が約 40km、曇っていてかげろうがない。
*9 測距光の入射角が、反射シートに対して 30°以内の 場合。
*10 定数 0 のプリズム使用の際、10m 以下の測定時には正対させること。
*11 JIS B 7912-4:2006 準拠
*12 測定距離:0.66 ~ 200m
*13 補正なし、斜距離、絞り適正時の最短 測定時間。
*14 通信機器間付近に障害物が無く、電波発信・妨害・電波障害の発生する場所が近くにないこと。近くを走行する自動車による通信の遮断や発生するノイズの影響の無いこと。また、天候が雨天の場合を除く。
*15 レーザー照準装置とガイドライトは、同時に作動しません。
*16 標準付属の USB メモリーを使用の場合のみ、本体の防塵防水性能 IP65 を 保証。
*17 JIS C0920:2003 準拠。
*18 自動追尾 : 自動追尾 + トラッキング測距を同時にし続けた場合。
*19 自動視準:30 秒毎に自動視準後、精密単回測距。


○リモートコントロールシステム RC-PR5 (オプション)
振り向き可能範囲 標準モード: 2m~100m/遠距離モード: 2m~300m
振り向き時間 約15秒



  構成品

標準構成品 トータルステーション(iX-1005)、バッテリー(BDC70)、急速充電器(CDC68ACケーブル付)、USB、取扱い説明書(本体用)、取扱い説明書(プログラム用)(SDR8サーベイ、SDR8シビルマスター)、収納ケース


  オプション品

オプション品 リモートコントローラー(RC-PR5) バッテリ(BDC46C)、360°プリズム(ATP1S)、ストラップ、クイックスタートガイド、クイックスタートガイド
