高精度レーザー天底鉛直器 JW-D300（ジェイワークス）

　 特長

• ・付属の設置架台を使って、構造物の鉛直軸に対する位置合わせが簡単にできます。

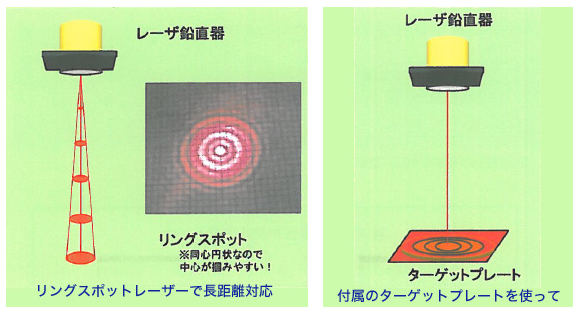

• ・リングスポット型の形状なので、長距離でのご使用でもレーザースポット中心が明確に確認できます。
• ・小型のため狭い場所等でも簡単に据え付けることができます。
• ・精度は±10秒以下。
• ・自動補正機能付きで設置が非常に簡単(±3度)

　 用途

• ・縦杭の鉛直管理
• ・大型構造物などの鉛直管理や位置合わせ
• ・ビル等の支柱鉛直管理に

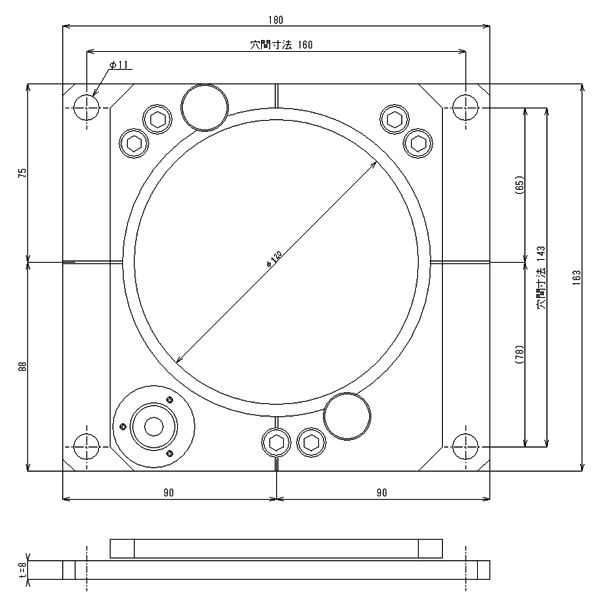

　 設置架台(整準機構付き)取り付け寸法図

　取付穴径：φ11(M10ボルト等で固定してください)
　板厚：t=8mm

　 仕様

光源		可視半導体レーザー
出力		1.5mW±20%
波長		635nm
精度		±10秒以下（20mで±1mm以下）
自動補正範囲		±3度
レーザースポット形状		リングスポット型
中心SPOT径	距離10M	約1mm
	距離50M	約5mm
	距離100M	約8mm
	距離200M	約15mm
	距離300M	約20mm
鉛直制御方式		マグネットダンパー式自動ジドウ制御
電源		DC4.5V（単3乾電池3本）/外部電源(AC/DCアダプタ付属)　※併用可
寸法		φ130×180(mm)
重量		約1.7kg

　 構成品

標準構成品	本体、設置架台(整準機構付)、外部電源用AC/DCアダプタ、ターゲットプレート、肩掛けベルト、収納ケース、取扱説明書、収納ケースキー
