水平方向へ360°転回 生産性を大きく向上させるツール

 Leica 3D Disto は、距離、角度等、多くの情報を測定することが可能です。レーザー距離計 Leica DISTO™ で測れない場所の多くは、Leica 3D Disto で3次元測定が可能です。足場や脚立等のモバイルアクセスプラットホームも必要ありません。3D Disto をテーブルや床の上において、測定をするだけです。本体は自動的に水平をとり、測定開始できます。測定場所の写真が必要な時は、内蔵カメラで撮ることも可能です。

機種名 レーザー距離計
型番 Leica 3D Disto
メーカー名 ライカジオシステムズ


  特長

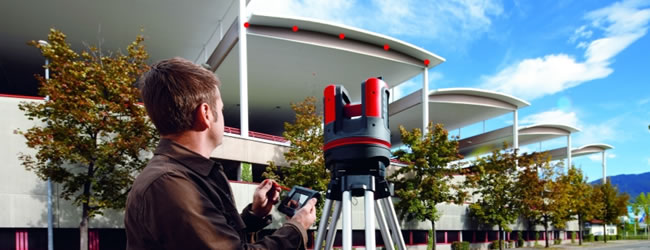

 Leica 3D Disto は、ハンディサイズのコントローラとリモートコントローラで操作!
 広いスペース、特殊な形状、傾いた壁、細かい装飾がある場所や手の届かない場所の測定を可能にします。 本体は丈夫で滑り難い構造になっていますので、床
 にダイレクトに置いたり、三脚に据え付けて使用することができます。 距離と角度を測定することにより、測定ポイントの正確な位置情報の把握、測定対象物
 の写真撮影や自動スキャンができます。



  360°傾斜センサーによる便利な機能!

外部ファイルの入出力とProjector(プロジェクター機能)

 3D Disto により測定したデータは、DXF/CSV/TXT/JPG形式のファイルとしてパソコンやUSBメモリ等に外部出力できます。

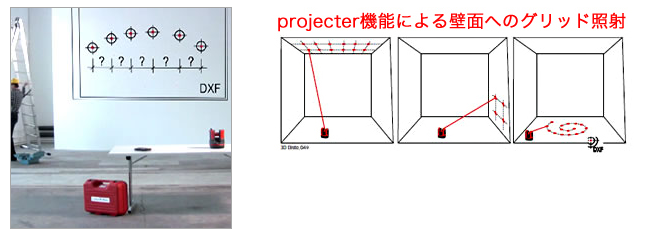

 また、CADで作成されたDXFファイルを本体に読込み、Projector機能を利用して、床や壁面にグリッドポイントを照射して施工を効率的に行うことができます。


距離/角度/高さの測定

  本体をハンディサイズのコントローラとリモートコントローラ(RM100)で操作できます。

  離れた場所からでも、測定したい場所にレーザーを照射して測定します。3D Disto本体の位置と測定基準を決めると、1度
  の測定で対象物の場所や高さ、距離のXYZ座標を計算します。

  既存の天井、床、屋根などの長さ、高さ、角度や面積・体積等を容易に測定できます。

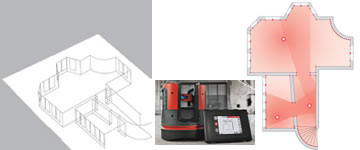

ルームスキャン

 任意の壁や天井を自動でスキャンします。手の届かない場所や曲線、複雑な形状も測定できます。



リロケーション

 測定に際して本体の設置場所を途中で移動させても、位置情報を本体に記憶させておけば、測定済みの場所から継続して測定することができます。

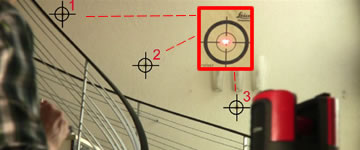

 リロケーションする場合は、シール付きターゲットマークを数カ所に貼付してポイントを照射して位置情報を記憶します。



ビューファインダーとカメラ機能

  リモートコントローラの画面には、本体と連動して対象物を素早く画面に映し出し、現場での測定業務や確認作業の効率を
  上げることができます。
  ファインダーはズーム機能を持ち、1倍/2倍/4倍/8倍と状況に合わせて切り替えることができます。

  映し出された画像の中心に細いクロスラインが表示され、ターゲットを正確に捉えることができます。
  また、カメラ機能によりコントローラ上のカメラアイコンをクリックするだけで、測定箇所の写真を撮り画像ファイルとし
  て保存することができます。
  画像ファイルには、名称、ポイントID、日時等の情報が付加されますので、測定後のドキュメンテーション作成時に有効
  です。



リモートコントロール

  4.8インチのタッチスクリーン付きコントローラは、本体とUSB接続にて使用することもワイヤレスで離れた場所から操作
  することもできます。
  また、コントローラ上から測定を簡単に行うためのアプリケーションを起動したり、明るい屋外でもビューファインダー
  に対象物を正確に映し出して測定することができます。

  測定アプリケーションを起動しておき、ハンディサイズのリモートコントローラ(RM100)だけを持ち、3D Disto本体を
  離れた場所からコントロールすることもできます。

  ※RM100は、上下左右に動かすボタンと測定ボタンの5つのみ。



障害物で直接見えない場所も測定可能

  障害物や建物等の陰になり、直接レーザーを照射できない場所でも 「オフセット測定用ルーラー」を利用することで測定
  可能となります。
  ルーラーを動かさずにターゲットマークにレーザーを照射した後、2つ目のターゲットに照射しオフセット測定できます。



これだけ出来れば言うことなし!

  人口減少やコスト削減による、生産性の向上が必要な建築、建設関連業界において一人で作業を効率的にこなし、測定作業
  のやり直しや調整作業によるロスを少なくすることが可能となります。
  BIM(Building Information Modeling)を意識した新しいツールとして、従来のツールや既存のレーザー距離計(Leica
  DISTO(TM))では不十分だったデジタル化を推進します。
  測量の知識がない方でも、Leica 3D Disto を利用することで正確な測定・調査が行え、3DデータによりCADと連携するこ
  ともできます。





  仕様

角度測定範囲 水平 360/縦 250°
角度測定精度 5″(50mにつき 1.2mm)
距離測定範囲 0.5 ~ 50m
2点間距離の精度   10mまで 約1mm
20mまで 約3mm
50mまで 約4mm
チルトセンサー 自動水準範囲: ±3°/精度:10″(50mにつき 2.5mm)
デジタルポイント ファインダー  ズーム 1倍、2倍、4倍、8倍
10m先の可視領域 1倍:3.40m×2.14m/2倍:1.70m×1.07m/4倍:0.85m×0.54m/8倍:0.42m×0.27m
気泡水準器精度 1°/mm
コントローラ画面 高解像度カラー画面 4.8インチ TFT液晶/800×480ピクセル、1600万色
ボタン・画面操作 3D Disto:On-Offボタン/コントローラ:タッチスクリーン、On-Offボタン
メモリー フラッシュメモリー 32GB
インターフェース 3D Disto:USBタイプB/コントローラ:USBタイプA
通信形式  通信ケーブル USBタイプA、タイプB、無線LAN
無線通信範囲 50mまで/SDカード(使用環境により範囲は変わります)
データ形式 インポート時:DXF/エクスポート時:DXF、TXT、CSV、JPG
レーザータイプ クラス2/650nm;<1mW
レーザードット径 10mまで ~7mm×7mm
30mまで ~9mm×15mm
リモートコントローラ 使用範囲 50m(使用環境により範囲は変わります)
通信方法 赤外線/バッテリー:単3電池×1本
電源 3D Disto リチウム充電池 14.4V/63Wh 24V DC/2.5A/充電時間:8時間
コントローラ リチウム充電池 3.7V/2500mAh 5V DC/2.0A/充電時間:7時間
バッテリー稼働時間 3D Disto:8時間/コントローラ:6時間
三脚ネジ穴 5/8 インチネジ
重量 3D Disto:2.8Kg/コントローラ:0.33Kg
サイズ 3D Disto 直径 186.6×高さ 215.5mm
コントローラ 178.5×120×25.8mm
使用環境 使用温度範囲 3D Disto/コントローラ:-10℃~50℃
保管温度範囲 3D Disto/コントローラ:-25℃~70℃
湿度 最大85%
保護等級 3D Disto:IP54/コントローラ:IP5X
※電気機器器具の外郭による保護等級
 製品は以下の規格に基づく、クラス2レーザーです。
 IEC60825-1 :2007 「レーザー製品の放射安全性」

 注意事項
 ※不必要にレーザービームを覗き込んだり、他の人に向けたりしないでください。
  通常は、瞬きを含む嫌悪感反応により目が保護されます。
 ※光学補助機器(双眼鏡や望遠鏡など)でレーザービームを直視することは危険です。
 ※レーザービームを覗き込むと、目の健康を害する恐れがありますのでご注意ください。



  構成品

標準構成品 本体、収納ケース、コントロールユニット、リモートコントロール、3D Disto電源アダプタセット、コントロールユニット用充電ケーブル、USBケーブル、PC用USBケーブル、Disto~ユニット電源ケーブル、ライセンスキー、データCD、オフセット用定規、標的マーク、ユーザーズマニュアル
 ※対応最新OS:Windows7
