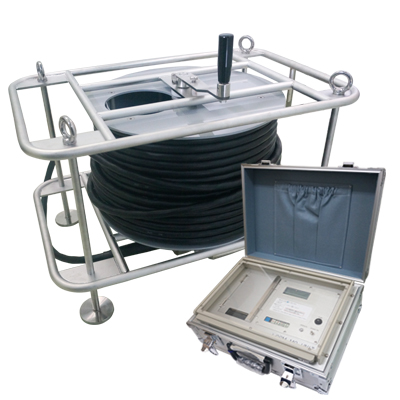

水中水準測量装置 LGSM-2（ソニック）
連通管式センサーにより、水中の構造物のレベルを高精度で測定!
水中水準測量装置は、港湾、沿岸域、湖沼、河川等の水中構造物、水中地形の 調査工事等の水中での水準測量に使用する高精度レベル計です。 水準測量方式は、連通管の原理を応用したもので簡易な方式ですが、高い精度 と安定した測定値が得ることができます。
|
| 機種名 |
水中水準測量装置 |
| 型番 |
LGSM-2 |
| メーカー名 |
ソニック |
|
|
|
特長
- 水中の調査工事などの水中水準測量に使用する高精度レベル計
- 測定原理は「水もり」と同じ連通管の原理を応用し、高精度で安定した測定が可能
- 従来のスタッフ測定方法に比べ、作業者の労力、測量時間(1/2～1/4)の削減が可能
- ダイバーによる水中作業のため、気象条件による制約が少なく工程管理が容易
- 測定範囲は、基準部を中心に50ｍ円内、高低差＋5～－15ｍの範囲で測定可能
- 精度は±2mで±2cm以内、その他の範囲は±1％以内で測定可能
- 測定値をダイバーと作業船上の2箇所で表示・確認可能
|
用途
よくある質問
Ｑ：測定データはどのように出力されますか？
Ａ：測定データは本体付属のプリンターからの印字のみです。 パソコンなどへの出力はできません。
Ｑ：測定データはどのような内容ですか？
Ａ：任意に設定した基準値からの高低差と時間が表記されます。
仕様
| 測定方式 |
連通管原理の応用方式 |
| 測定レンジ |
+5～-15m |
| 耐水圧 |
400kPa |
| 測定桿移動可能範囲 |
半径50mの円内 |
| 連通管ケーブル長 |
約50m |
| 電源 |
バッテリ |
構成品
| 標準構成品 |
測定部、監視装置、信号ケーブル、工具箱、電池ボックス、プラスドライバ、モンキーレンチ、シリコングリス、予備記録紙、収納ケース、取扱説明書 |
