三次元測定システム MONMOS NET05AXⅡ(ソキア)

三次元測定システム MONMOS NET05AXⅡ(ソキア)

極限まで追求した超高精度センサーが工業計測やモニタリングをサポート

 工業計測やモニタリングで超高精度な測定を可能にする三次元計測システムを使用できます。既知点不要で、座標系を自由に設定でき、誰にでも容易に超精密計測が行えるシステムです。データコレクタSHC250(オプション)を使用する事で、遠隔操作が可能となりました。

機種名 三次元測定システム
型番 MONMOS NET05AXⅡ
メーカー名 ソキア



  特長

●超高精度な測距測角システム
●自動視準精度 1”※
●PCオンラインによる遠隔操作が可能
●スキャンサーチ機能
●優れた耐久性で長期計測でも安定した高精度測定を実現
●自在なデータ変換
 基準となる座標軸の回転・平行移動や、座標値の拡大・縮小など、計測データを自在に変換。
●各種計算機能
・2点間距離
・2直線のなす角度
・3点のなす角度
・面積計算
・円の中心座標
・オフセット量(出入り)

※ 反射プリズム使用時



○超高精度な測距・測角システム

●超高性能EDM
反射シートで(0.5mm+1ppm)の測距精度を200mの長距離まで実現した超高性能EDM搭載しています。

超高性能EDM

●高精度な自動視準
1 素子プリズム:1”(1mm@200m)
反射シート(RS50N-R):4”(1mm@50m)
※ISO-17123-3 準拠

高精度な自動視準

●先進の高精度測角システム
測角システム“IACS”により、測角精度0.5"を実現しています。さらに±6′という広い補正範囲により、機械が傾いても高精度な測角が可能です。

先進の高精度測角システム

●ターゲット照明装置
白色LED搭載で遠距離や暗い場所でも容易にターゲットを確認、正確な視準をアシストします。

ターゲット照明装置

○超高精度な測定とさまざまな機能でモニタリングをサポート

三次元測定システム MONMOS NET05AXⅡ

●IP65の優れた耐環境性能と耐久性
保護等級IP65に準拠。使用温度範囲も-20~+50℃で、常設の変位計測でも安心です。また、連続測定の耐久性を従来機比3倍に強化し、長時間の連続計測にも耐える機構となっています。

IP65の優れた耐環境性能と耐久性

●自動視準アルゴリズム
望遠鏡視野内に複数のプリズムや反射物があっても、視準位置に最も近いターゲットを確実に視準します。

自動視準アルゴリズム

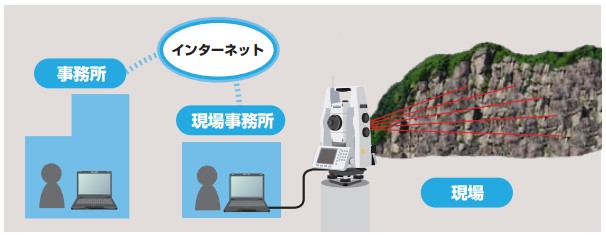

●オンラインで遠隔操作
計測システム構築に向け、オンラインで遠隔操作を行える豊富なコマンドライブラリーを公開しています。詳細はお問い合わせください。

オンラインで遠隔操作

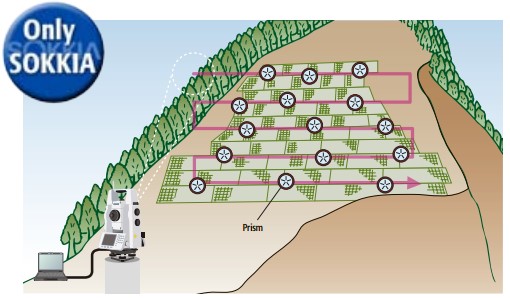

●スキャンサーチ機能
指定した範囲をスキャニングし、ターゲットの位置を自動認識。変位計測の初期値取得作業を大幅に効率化できます。

スキャンサーチ機能


  用途

・工業計測
・建築・土木工事
・大型構造物の変位量
 ダム
 法面
 鉱山
 トンネル
 橋梁
 ビルディング


  誰にでも超精密計測を可能にする「三次元計測システム MONMOS」

三次元計測システム MONMOS

工業計測から建築・土木工事に至るまでサブミリメーターダム、法面、鉱山、トンネル、橋梁、ビルディングなど、大型構造物の変位量を自動計測。 防災などを目的とした無人観測システムを構築できます。

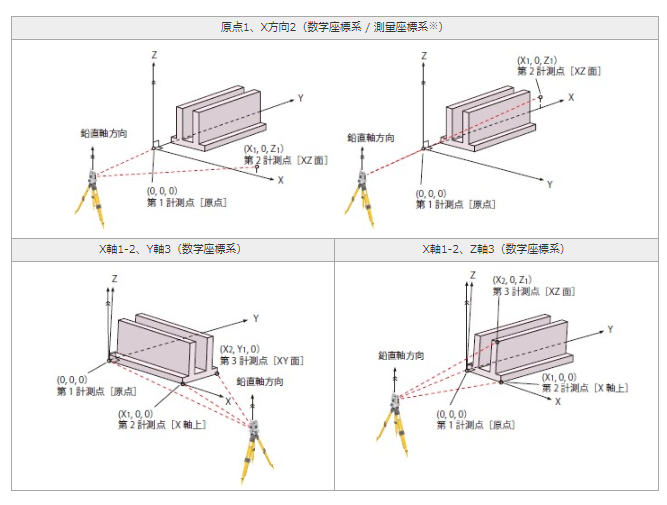

○解析作業を効率化する多様な座標系に対応
「三次元測定システムMONMOS」は既知点を必要としません。計測しやすい場所に機械を設置、任意の2~3点を観測するだけで測定対象に合わせた座標系を自由に設定できます。

原点1、X方向2(数学座標系 / 測量座標系
数学座標系 / 測量座標系
X軸1-2、Y軸3(数学座標系) X軸1-2、Z軸3(数学座標系)
X軸1-2、Y軸3(数学座標系) X軸1-2、Z軸3(数学座標系)

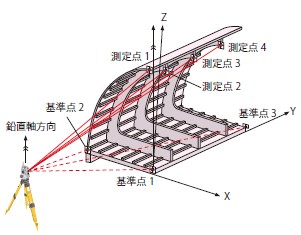

○形状測定に有効なデータ比較計測
船舶や橋梁などの大型構造物の部材形状計測に有効です。設計データと実際の計測値を比較します。

形状測定に有効なデータ比較計測

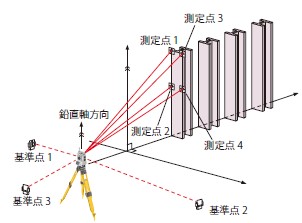

○据え付けに最適な位置決め(杭打ち)計測
建築現場での柱の据え付けや、プラントの位置決めに有効です。

位置決め(杭打ち)計測



○高精度な座標つなぎ計測
機械を移動しても、同一点を3点以上計測すれば、最小二乗法による高精度な座標つなぎが行えます。

座標つなぎ計測



○計測の幅を広げる便利な応用機能
・隠れた点を計測する2点ターゲット
・実測値に入力するオフセット値を加算

応用機能





  仕様


望遠鏡
倍率 / 分解力 30x / 2.5"
対物有効径 45mm(EDM部:50mm)
正像、視野 1° 30'(26m/1,000m)
最短合焦距離 1.3m
測角部
最小表示 0.5"
精度※1 0.1" / 0.5"
2軸自動補正機構 補正範囲:±6'
測距部
レーザー出力※2 反射プリズム・シート クラス1
ノンプリズム クラス3R
測定可能範囲
(気象条件:良好時※3
1素子反射プリズム※4 1.3~3,500m
ノンプリズム※6 0.5~100m
最小表示 0.00001 / 0.0001m
精度※7(精密測定) 反射プリズム※4 (0.8 + 1ppm x D)mm
反射シートターゲット※5 (0.5+ 1ppm x D)mm
ノンプリズム ※6 (1+ 1ppm x D)mm
測定時間(精密測定)※8 0.9秒以下(初回 1.5 秒以下)
駆動部
駆動方式 DCサーボモーター
最高回転速度 85° / 秒
自動視準部
可能範囲 ※3
(気象条件:通常時※9
1素子反射プリズム 1.3 ~ 1,000m
自動視準精度 ※11 反射プリズム 1" (1mm@200m)
反射シートターゲット ※10 4" (1mm@50m)
OS・操作部・データ記録・通信部
オペレーションシステム Widnows Embedded CE 6.0
操作パネル(片側配置) 3.5インチ QVGA TFT 透過型カラー液晶、タッチパネル、バックライト、 コントラスト調整機能付き
キーボード(片側配置) バックライト付き 25キー
トリガーキー あり(側板部)
データ記憶装置 内部メモリー 500MB(プログラム領域を含む)
対応外部メモリー USBフラッシュメモリー(8GBまで)
カレンダークロック機能 カレンダー(年月日)、時計(時分秒)機能
インターフェース RS-232C規格準拠、USB2.0(Type A / miniB)
Bluetooth無線機能   Ver.2.1+EDR準拠
送信出力 クラス1
最大通信距離 約600m※12
諸般
ターゲット照明装置 白色発光ダイオード(LED)、点灯/ 点滅(選択可)
レーザー照準機 ON/ OFF 選択可
レベル検出装 電子気泡管 6' / 内円上
円形気泡管 10'/ 2mm
求心望遠鏡 正像、倍率3x、最短合焦距離0.5m(底板より)
防塵・防水性能 IP65(JISC0920:2003)準拠
使用温度範囲 -20 ~ +50℃
寸法(突起物含まず) 230(W) x 196(D) x 393(H)mm
機械高 196mm(整準台取り付け面より)
質量(整準台、バッテリー含む) 6.8kg
電源
着脱式バッテリー BDC70(充電式Li-ion 電池)
連続使用時間※13 BDC70 約4 時間:測距測角
外部バッテリー BDC60:約7 時間
BDC61:約14.5 時間
※1 JIS B 7912-3:2006 準拠、JSIMA 101:2002 適用区分A またはB準拠。
※2 JIS C 6802:2011準拠。
※3 もやがなく視程が約 40km、くもっていてかげろうがない。
※4 10m 以下の測定ではプリズムと正対させること。
※5 反射シー トと正対させること。
※6 反射率 90% のコダックグレーカード白色面を使用し、測定面照度が30,000lx.以下の場合。なお、ノンプリズム測定時の測定可能範囲・精度・測距時間は、測定対象物の材質・反射率及び周囲状況により変化します。
※7 JIS B 7912-4:2006 準拠、JSIMA 102:2006 適用区分 A 準拠。
※8 気象条件良好時、補正なし、斜距離、絞り適正時の最短測定時間。
※9 もやがわずかで視程が約 20km、適度な日 差しで、かげろうが弱い。
※10 自動視準光の入射角が反射シートに対して上下左右15°以内。
※11 ISO 17123-3 準拠。
※12 通信機器間付近に障害物が無く、電波発信・妨害・電波障害の発生する場所が近くにないこと。近くを走行する自動車による通信の遮断や発生するノイズの影響の無いこと。また、天候が雨天の場合を除く。
※13 自動視準機能を使い精密単回測定で30秒ごとに正と反で測定。




  構成品

標準構成品 本体(NET05AXⅡ:三次元標準プログラム内蔵)、バッテリー(BDC70)、充電器(CDC68:電源コード付き)、収納ケース、USBメモリ、日除けカバー、取扱説明書(本体取扱説明書、SDR4000プログラム解説書)


  オプション品



オプション 三脚(細)、ダイアゴナルアイピース(DE27)、外部バッテリー(BDC61)、バッテリーケーブル(EDC118)、バッテリーケーブル(EDC118)、外部バッテリー充電器(CDC71:電源ユニット+電源コード)、ハーフターゲットセット(TK2/KUS1)
