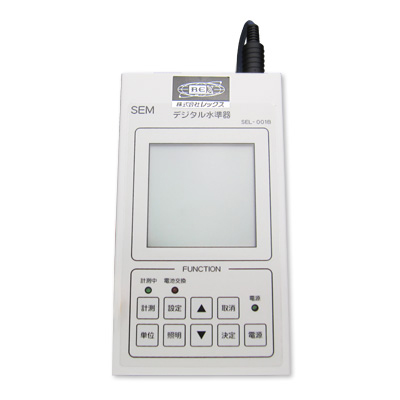

2軸精密デジタル水準器 SEL-001B(坂本電機製作所)

2軸精密デジタル水準器 SEL-001B(坂本電機)

精密機器、半導体製造設備等のレベル調整に最適

 モニター画面を見ながら気泡式水準器を見る感覚で調整できます。 従来の水準調整作業を根本から改善し、測定範囲を広げました。(±0.3°deg)

機種名 2軸精密デジタル水準器
型番 SEL-001B
メーカー名 坂本電機製作所


  特長

  • ・水準をX,Y 軸の角度最小読取0.0001deg(1.75μ/m)まで表示可能。
  • ・上下間隔が狭い部位のレベル観測もOK!
  • ・瞬時のデジタル計測判断で、作業者の基準統一が可能。
  • ・2軸同時調整により、調整作業工数短縮。
  • ・合格角度範囲を設定で、初心者でも水準調整作業は楽々簡単!!

2軸精密デジタル水準器 SEL-001B(坂本電機)  2軸精密デジタル水準器 SEL-001B(坂本電機)




  仕様

センサー部 リニア-角度出力 X方向±0.3deg
Y方向 ±0.3deg
計測分解能 0.0002deg
ゼロ点繰り返し精度 ±0.001deg以下
応答速度 50ms以下
使用温度 -10℃~+50℃
本体部 マイコン 8bitマイコン
A/D部 14bit
計測範囲 ±0.3deg
A/D分解能 0.000025deg
表示範囲 0.0001deg
合格範囲設定範囲 0.0001deg
レンジ切り替え 0.01/0.001/0.0001
機能 計測時間範囲 0~99分(単位は秒)
センサー接続数 1ch
表示部 グラフィック液晶モジュール
160×160ドット
LEDバックライト付
電源 専用ACアダプターDC6V2A
単三乾電池(1.5V)4本
外形寸法 モニター部 高さ180×幅100×奥行き45
センサー部 Φ50×19mm65g(SUSベース)、40g(アルミベース)
ケーブル 2m



  構成品

標準構成品 本体(単3電池×4)、センサー(ケーブル2m付き)、ACアダプター、収納ケース、取扱説明書
