トータルステーション SET500S(ソキア)

トータルステーション SET500S(ソキア)

防塵耐水設計IP66

 雨や湿気、ほこりなどに強いシフティング式トータルステーションです。JISで規定された、防水に対する保護等級6(耐水形)と、固形物(粉じん等)に対する保護等級6(耐じん形)に準拠。シートターゲット使用可。

機種名 トータルステーション
型番 SET500S
メーカー名 ソキア
ダイアゴナルアイピース


  特長

スピーディーに、シンプルに、フレキシブルに。軽快なボディカラーが、その設計思想を雄弁に物語ります。



○防塵耐水設計IP66
SET500Sは、雨や湿気、ほこりなどに強いトータルステーションです。JISで規定された、防水に対する保護等級6(耐水形)と、固形物(粉じん等)に対する保護等級6(耐じん形)に準拠。大規模造成や地下工事などの現場で、雨の日の測量で、その真価を発揮します。
防塵耐水設計IP66

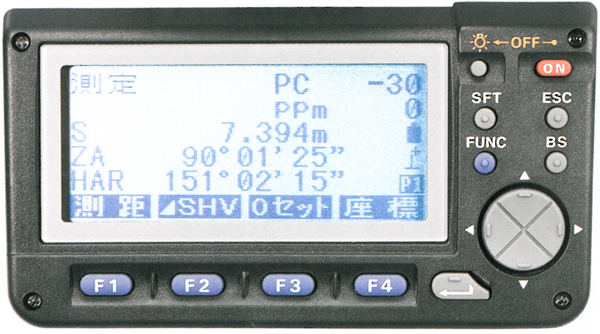

○漢字表示の大型液晶
192×80ドットのグラフィック対応ドットマトリクスLCEを採用。見やすい漢字とカタカナで表示します。両面装備。
漢字表示の大型液晶

○軽量5kg
バッテリーを含む総重量は5.0kg。コンパクトなボディに効率よく機能をまとめました。

○シンプルなキーボードとソフトキー
シンプルで大きい操作ボタンを採用。よく使う機能を選んで4つのキーに割り付ける「ソフトキー」機能で、簡単操作と多機能を両立させました。
シンプルなキーボードとソフトキー

○2軸傾斜センサー
設置時の傾きを補正する液体式2軸傾斜センサーを内蔵。鉛直軸の傾きによって発生する水平角・鉛直角のごさを自動的に補正します。また、傾斜を液晶に表示する電子グラフィックレベル機能を利用して、整準作業を行うこともできます。


○反射シートターゲットが使える新設計の光学系
ガラスの反射プリズムのほかに、ソキア独自の反射シートと反射ターゲットで距離測定が可能です。測距光を望遠鏡の中心部から発射し反射光を外周全面で受けることで、反射シートが正対していなくても正確に距離を測定できます。
反射シートターゲットが使える新設計の光学系

○リチウムイオンバッテリー採用
電源には、リチウムイオンバッテリーを採用。ニカド電池のようなメモリー効果(使い切らずに充放電を繰り返すと容量が低下する現象)がなく、連日の作業にも安心して使用できます。使用中は、バッテリーの残量レベルを4段階表示で確認できます。
リチウムイオンバッテリー採用

○4,000点の内蔵メモリー
約4,000点分の測定データ(SVHまたはXYZ)を記録できる大容量メモリーを本体に内蔵。大量の地形データを観測したり、杭打ち座標をパソコンからダウンロードするなど、電子化された測量業務をしっかりサポートします。






  応用測定

三次元座標データを完全にコントロール。道路設計座標値よる測設、検測や対辺測定・面積計算などさまざまな応用測量がその場で行えます。

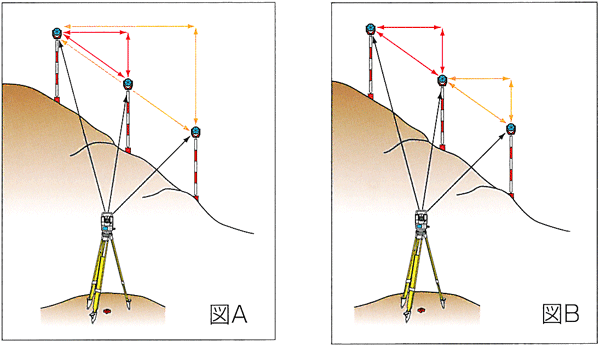

○対辺測定
基準となるプリズムからほかのプリズムまでの斜距離・水平距離・高低差を連続して測定可能。また、それぞれのプリズム間の斜距離・水平距離・高低差を求めることができます。幅杭間の距離確認や測設点の検測、%表示を使った法面の勾配測定などに応用できます。
対辺測定

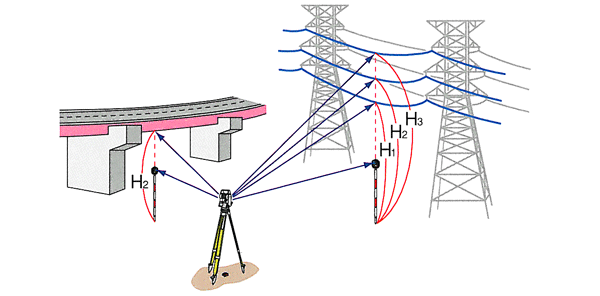

○REM測定
地表から離れてプリズムが置けないところの高さも簡単に測定可能。橋桁や送電線の高さの測定も簡単にできます。
REM測定

○座標測定
測点をダイレクトに三次元座標値(X・Y・Z)で測定。測定結果は本体メモリーに記録できます。測設点の検測や、現況図の作成・座標管理による土量計算に有効です。

○面積測定
境界点を測定することで画地面積を計算します。また、記録してある測点を指定して計算させることもできます。
面積測定

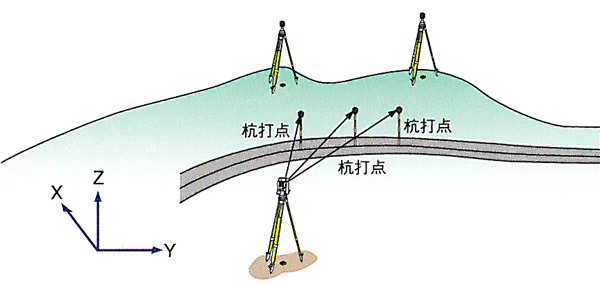

○杭打ち測定
水平角と水平距離、または座標による杭打ちが可能。道路設計座標データをあらかじめ本体メモリーに記憶しておけば、杭の番号を呼び出すだけで、杭打ち点までの方向角と水平距離を計算。前後・左右方向の距離較差と移動方向を矢印で表示します。さらに、盛土量・切土量も表示しますので、大量の測設作業も短時間で行えます。
杭打ち測定

○オフセット測定
距離入力によるオフセット観測 水平角測定によるオフセット観測 2点ターゲットによるオフセット観測
障害物があり、求点が視準できない場合、オフセット点を求点の前後左右のいずれかに設定。オフセット点を測定し、オフセット点から求点までの水平距離を入力すれば、求点が求められます。 樹木・電柱や構造物の柱の中心など直接プリズムを設置できない場合、オフセット点を求点の左右どちらかに同じ水平距離になるように設定。オフセット点を測定し、オフセット点から求点までの水平角を測定すれば求点が求められます。 2点ターゲットのA点、B点の順に観測し、BCの距離を入力すれば、C点のデータを算出。隠れた点や構造物のコーナーなどの座標や生データ(SVH)が記録できます。
距離入力によるオフセット観測 水平角測定によるオフセット観測 2点ターゲットによるオフセット観測

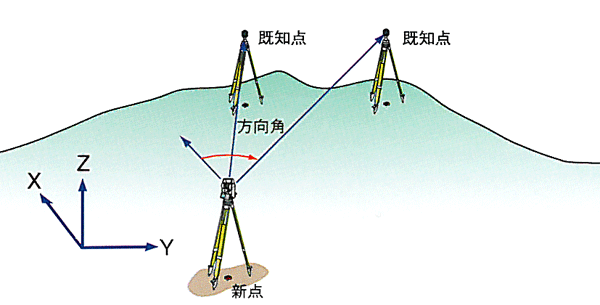

○後方交会
任意の位置に機械を設置し、既知点2点以上(最大10点)測定することにより、器械点の座標値を計算します。XYの標準偏差が表示され、再測・追加観測も可能です。
後方交会

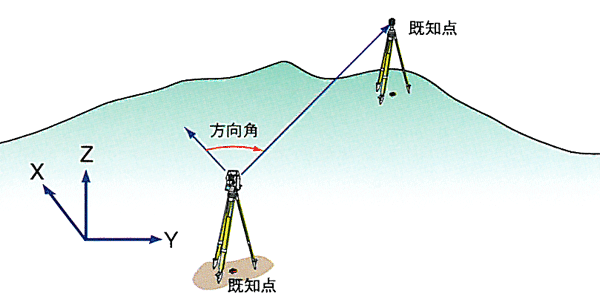

○方向角自動設定
既知点に機械を設置し、後視点(既知点)を視準すれば、自動的に方向角を計算し設定します。






  仕様


望遠鏡
構造 全周回転、測距測角同軸光学系
寸法 170(L)×64(W)×125(H)mm
対物有効径 45mm
倍率 30×
正像
分解力 3.0″
視界 1°30′(26m/1,000m)
最短合焦距離 1.0m
十字線照明装置 内蔵(5段階選択可)
測角部
方式 水平角・鉛直角共 光電式インクリメンタルロータリーエンコーダ方式、対向検出、絶対原点付き
単位 水平角・鉛直角共 度分秒
最小表示 水平角・鉛直角共 10″ /5″
精度 水平角・鉛直角共 5″
測角時間 水平角・鉛直角共 0.1秒以下(表示0.5秒以下)
自動2軸水準補正機構 水平角と鉛直角を補正/鉛直角のみを補正/補正なし 選択可
液体式2軸傾斜センサー方式 補正範囲:±3′
表示:デジタル/グラフィック
最小表示値:測角最小表示の選択に従う
範囲外の警告:メッセージ機能
コリメーション補正 補正あり/なし選択可
測角モード 水平角 右回り/左回り選択可、0セット・ホールド、任意角入力可、倍角測定
  鉛直角 天頂角(天頂0°)、高度角(水平0°)、高度角(水平0°±90°)選択可、勾配%表示
測距部
方式 近赤外光変調式位相差測定方式、クラス1LED製品
光源 近赤外線発光ダイオード
測定可能範囲(斜距離) 気象条件 通常:もやがわずかで視程が約20km適度な日差しでかげろう弱い
良好:もやがなく視程が約40km、曇っていてかげろうがない
測定可能範囲は、ソキア純正反射プリズムを使用した場合
反射シートターゲット 通常:3~70m
コンパクト反射プリズム 通常:1~700m
1素子反射プリズム 通常:1~2,000m
良好:1~2,200m
3素子反射プリズム 通常:1~2,200m
良好:1~2,400m
単位 メートル
測距モード 精密連続/精密平均(2~9回)/精密単回/高速連続/高速単回/トラッキング測定
最小表示 精密測定精度 0.001m
高速測定精度 0.001m
トラッキング測定 0.01m
最大斜距離表示 4,200m
精度 (Dは測定距離、単位はmm) 反射プリズム使用時 精密測定:±(3+2ppm×D)mm
高速測定:±(5+5ppm×D)mm
反射シートターゲット使用時 精密測定:±(4+3ppm×D)mm
高速測定:±(5+5ppm×D)mm
測距時間 精密測定 1.6秒毎(初回2.8秒)
高速測定 0.8秒毎(初回2.3秒)
トラッキング測定 0.3秒毎(初回1.8秒)
気象補正 (1)気温・気圧による入力、(2)ppm値による入力、(3)0ppm 選択可
反射プリズム定数補正 -99~+99mm(1mmステップ)
球差・気差補正 あり(K=0.142/0.20)/なし選択可
測距受光光量確認装置 レベルメータ表示、オーディオ装置(あり/なし選択可)
自動光量調整装置 付き
プログラム・データ・通信部
内蔵プログラム 3次元座標測定、杭打ち測定(水平距離・水平角・3次元座標)、器械点設置機能(後方交会)、方向角自動設定機能、オフセット測定(距離入力・水平角入力・2点ターゲット測定)、対辺測定(連続測定)(原点移動)、REM測定、測定値データアウト機能、面積測定
データ記憶装置 本体内部メモリー約4,000点
双方向コミュニケーション機能 あり
インターフェース RS-232C規格準拠
ポートレート:38,400/19,200/9,600/4,800/2,400/1,200bps
諸般
表示部 グラフィック対応ドットマトリックスLCD
71.5mm×31mm(192×80ドット)
LED照明付き
正反両側配置
キーボード ソフトキー 4個 他11個、正反両側配置
気泡管感度 電子グラフィック気泡管 3’/外縁部
横気泡管 40″/2mm
円形気泡管 10′/2mm
光学垂球 正像、倍率:3×、最短合焦距離:0.3m (底板より)
自己診断機能 自動方式、エラー時にメッセージおよびコード表示
バッテリー残量表示 4段階バッテリーレベル表示、メッセージ表示
オートパワーカットオフ機能 操作停止後約30分で自動OFF/なし 選択可
オーディオ装置 付き(各種動作確認時、測距受光光量確認時)
使用温度範囲 -20~+50℃
防水耐塵性 JISC0920保護等級IP66(耐じん形および耐水形)に準拠
望遠鏡・水平固定・微動つまみ 固定微動同軸式
縦軸方式 単軸
横軸高 整準台底面より236mm
電源
内部バッテリーBDC46 充電式リチウムイオンバッテリー7.2VDC
連続使用時間(25℃)BDC25A1個につき 測距測角:約5時間・約600点(精密単回測定で30秒毎に測定)
測角のみ:約7時間
充電時間 2時間以内(標準充電器CDC59使用時)
寸法 165(W)×170(D)×341(H)mm(ハンドル、バッテリー付き)
重量 5.3kg(ハンドル、バッテリー付き)
整準台 シフティング式




  構成品

標準構成品 本体、内蔵バッテリー×2、急速充電器、収納ケース、取扱説明書

  オプション品



オプション品 ダイアゴナルアイピース(DE25)、三脚(太)
