自動追尾トータルステーション SX-105T(ソキア)

自動追尾トータルステーション SX-105T(ソキア)

長距離ノンプリズム測距と高精度測距を両立!

交通量の多い道路での視通遮断や、強い太陽光反射などからの影響を極限まで軽減。厳しい環境下でも優れた自動追尾能力を発揮し、ストレスのないリモートコントロール観測を実現します。

機種名 自動追尾トータルステーション
型番 SX-105T
メーカー名 ソキア


自動追尾トータルステーション SX-105T

  特長

・厳しい環境にも強い自動追尾性能
・LongRange データコミュニケーション
・リモートコントロールシステム RC-PR5
・素早くパワフルなRED-tech EDM
・信頼の測角システム
・優れた耐環境性能と操作性を両立

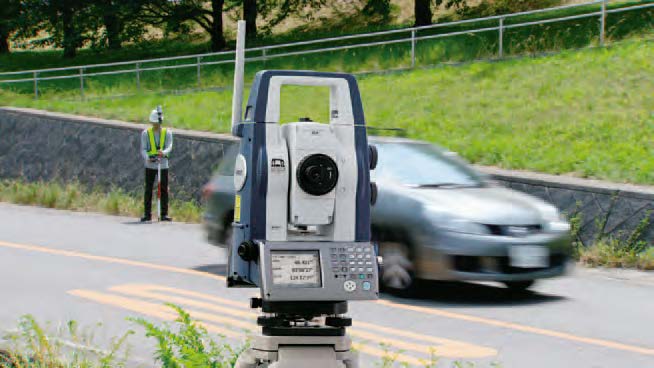

○厳しい環境にも強い自動追尾性能
自動追尾トータルステーション SX-105T 厳しい環境にも強い自動追尾性能
交通量の多い道路での視通遮断や、強い太陽光反射などからの影響を極限まで軽減。厳しい環境下でも優れた自動追尾能力を発揮し、ストレスのないリモートコントロール観測を実現します。追尾をロストした場合も、それまでのプリズムの軌跡と移動速度を解析して"現在"の位置を予測する「予測機能」を搭載。再捕捉が効率よく行えます。
自動追尾トータルステーション SX-105T 厳しい環境にも強い自動追尾性能

○LongRangeデータコミュニケーション
Bluetooth®クラス1無線を搭載し、安定した無線接続が行えます。また、RC-PR5を使用する事で、長距離無線接続を実現。単なるケーブルレスにとどまらずシンプルな装備で、現場にあった効率の良い測量のスタイルを選択できるようになります。
自動追尾トータルステーション SX-105T 厳しい環境にも強い自動追尾性能

○RED-tech EDM 長距離ノンプリズム測距と高精度測距を両立
SXに搭載する光波距離計は、位相差測定方式で「高精度」にこだわり熟成を重ねたRED-techEDMを採用しています。ノンプリズムの測定距離は、最大1,000m※。加えて、プリズム観測時の測距精度を、全機種1.5mm +2ppmへと高精度化を果たしています。
※ 気象条件良好時(もやがなく視程が約40km、曇っていて陽炎がない)で、KODAK Gray Cardの白色面(反射率90%)の測定面照度が500lx以下の場合。

○信頼の測角システム
測角に最適化したコード技術と先進のデジタル技術を駆使したアブソリュートエンコーダにより、角度測定の粋を極めました。さらに1″精度のSXには、画期的な自己校正機能「IACS(Independent Angle Calibration System)」を搭載し、高精度トータルステーションに求められる信頼性を大幅に高めています。
自動追尾トータルステーション SX-105T 厳しい環境にも強い自動追尾性能

○優れた耐環境性能と操作性を両立

●IP65の高い耐環境性能
SXは保護等級IP65に準拠し、クラス最高水準の防塵・防水性能を実現しています。
自動追尾トータルステーション SX-105T 厳しい環境にも強い自動追尾性能

●操作パネルとキーボード
操作パネルには、大型カラー液晶ディスプレ-と、数値入力が容易な10キーボードを搭載。スターキー【★】を新搭載し、よく使う設定を瞬時に呼び出せます。キーボードには文字が読める透過型バックライトを搭載し、薄暮時やトンネルの中でも快適に操作できます。
自動追尾トータルステーション SX-105T 厳しい環境にも強い自動追尾性能

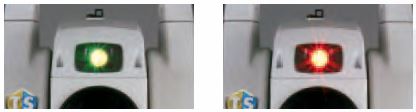

●ガイドライト
視認範囲1.3~150mと広範囲なガイドライトを標準搭載。1つの照射口から緑と赤2つの光を発光し、近距離でも簡単かつ正確に望遠鏡の視準方向を特定できます。
自動追尾トータルステーション SX-105T 厳しい環境にも強い自動追尾性能


  機動性を極限まで追求したリモートコントロールシステムRC-PR5【オプション】

プ リズムの捕捉から観測までの時間を飛躍的に短縮し、SXの自動視準・自動追尾を強力にサポートするシステム(リモートキャッチャー)です。プリズム側の観測者が持つリモートコントローラーからは幅の広い扇状のサーチ光が照射され、その光を感知したSX本体は最短の旋回で素早くプリズム方向に振り向き、視準します。
自動追尾トータルステーション SX-105T 厳しい環境にも強い自動追尾性能

●小型軽量のリモートコントローラーRC-PR5
リモートコントローラーRC-PR5本体の重量はわずか470gで、軽快な観測を実現。標準モードで40時間、遠距離モードで35時間と長時間の連続使用が可能です。
オプション品です。お問合せくださいませ。

自動追尾トータルステーション SX-105T 厳しい環境にも強い自動追尾性能

自動追尾トータルステーション SX-105T 厳しい環境にも強い自動追尾性能自動追尾トータルステーション SX-105T 厳しい環境にも強い自動追尾性能自動追尾トータルステーション SX-105T 厳しい環境にも強い自動追尾性能
プリズム高100~400mmの間でスライドし、ワンタッチロック機構で任意の高さへ固定できます。


  データコレクタ ー【オプション】

下記のデータコレクタ及び内蔵されているプログラムをご利用いただけます。

●データコレクタ SHC250
806Mhz高速CPUで快適操作なマルチコネクションコントローラー。タッチパネル式の3.7インチカラーディスプレイ搭載。
SDとCFのダブルスロットを採用しています。
データコレクタ SHC250

●データコレクタ SHC500
快適・快速操作を実現!IP68の防水・耐衝撃に優れた、現場を選ばない堅牢ボディ。直射日光の下でも見やすい高解像度ディスプレイ搭載し、高性能なCPU 1GHzプロセッサを搭載しています。
データコレクタ SHC500

●内蔵プログラム
測量用プログラム 土木用プログラム 三次元計測標準プログラム
SDR8サーベイ SDR8シビルマスター SDR4000
SHC250 SHC500 SHC250 SHC500 SHC500
基準点測量などに活用。トータルステーションによる観測やデータ記録、各種計算など作業をフルにサポート。 土木測量作業に活用。出来形管理だけでなく、あらゆる施工現場を強力にサポート。 設計値を実測時を比較する「データ比較計測機能」、「位置決め(杭打ち)機能」搭載
データコレクタ SHC500 データコレクタ SHC500 データコレクタ SHC500




  仕様

○自動追尾/自動視準/駆動系
自動追尾機能
自動視準機能
最大回転速度 /
最大追尾速度
85°/秒 / 20°/秒
自動追尾・自動視準距離範囲 360°プリズムATP1: 2m~600m、プリズム5型: 1.3m~600m、
ピンポールプリズムOR1PA: 1.3m~500m、1素子AP反射プリズム: 1.3m~1,000m

○測角部
表示単位 1"/5"
測角精度
(JIS B 7912-3:2006)
5"
角度補正装置 2軸自動補正、補正範囲: ±6'


○測距部
プリズムモード 測距範囲 360°プリズムATP1:1.3m~1,000m
ピンポールプリズムOR1PA/プリズム5型:1.3m~500m
1素子AP反射プリズム×1:1.3m~6,000m
( 気象条件良好時
1素子AP反射プリズム×3:~10,000m
( 気象条件良好時
測距精度
(D:測定距離)
±(1.5mm+ 2ppm x D) m.s.e.
反射シート 測距範囲 RS90N-K:1.3m~500m
RS50N-K:1.3m~300m
RS10N-K:1.3m~100m
測距精度 ±(2mm+ 2ppm x D) m.s.e.
ノンプリズムモード 測距範囲 白色面:0.3m~1,000m(気象条件良好時
測距精度
(D:測定距離)
±(2mm + 2ppm x D) m.s.e. (D:0.66m~200m)
※ 視程が約40kmで、雨上がりの曇った状態でかげろうがなく風が適度にあるとき。


○データ記録・インターフェース・通信部
OS Windows®Embedded CE.6.0
ディスプレー 3.5型QVGA透過TFTカラー液晶
メモリ 内部500MB(プログラム領域含む)
インターフェース シリアルポート(電源と共用)、USB 2.0(Type A/mini B)
Bluetooth無線機能 Class 1 (通信可能距離:600m
※ 機器間の障害物その他の環境条件により変化する可能性があります。


○リモートコントロールシステム RC-PR5 【オプション】
振り向き可能範囲 標準モード: 2m~100m/遠距離モード: 2m~300m
振り向き時間 約15秒

○データコレクタ SHC250 【オプション】
CPU MarvelPXA320 806MHz
OS MicrosoftWindows Mobile®6.5
メモリー SDRAM256MB、Flash Memory 1GB
ディスプレー 3.7インチTFTカラーLCD 640 x 480VGA
キーボード 7キー(電源キー含む)
インターフェース 無線LAN IEEE 802.11b/g
Bluetooth無線 クラス2、Ver.1.2(本体内蔵)
USB(TypeA)、USB(Type Mini-B)
CFカードスロット (Type I / II)
SD/ SDHCカードスロット
防水・防塵性能 IP66(JISC 0920:2003)準拠
使用温度範囲 -20~ +50℃
使用時間 約10時間(Bluetooth使用時:約8時間 、無線LAN使用時:約6時間)
寸法 107(W) x 61(D) x 196(H)mm
質量 0.7kg(バッテリー含む)
※ キャップ類装着時


 構成品

標準構成品 本体(SX-105T)、バッテリー(BDC70)、急速充電器(CDC68:ACケーブル付)、ケーブル、取扱説明書、収納ケース


  オプション品



オプション品 リモートコントローラー
(RC-PR5)
本体、バッテリー(BDC46C)、360°プリズム、ストラップ、クイックスタートガイド、収納ケース
データコレクタ(SHC250)
