高速度ビデオカメラ Speeder V2(CS)（フォトロン）

　 用途

・ 金属プレス工程の同期撮影
　クランクプレス機の材料送り工程の前部分と後部分を同期撮影。プレスの抜きかすの飛散方向や、材料の送りから静止までのタイミングを解析することで、不良の原因究明や、サイクルタイムの向上を実現します。
・ケーブル端子圧着工程の同期撮影
　自動圧着機を2方向から撮影。異なるアングルから撮影することで死角を減らし、圧着不良の瞬間を確実に捉えることができます。ケーブル搬送時の姿勢や、圧着タイミングなどの改善に役立ちます。
・3次元動体解析
　1つの対象を異なる角度で撮影し、3次元解析が可能です。ワークの移動距離、速度、加速度などを数値化。正常時と異常時を比較するなどのプロセス解析を実現します。

　特徴

製造業における様々な工程の検証に最適！
これまでエンジニアに憶測での判断を強いてきた「高速挙動」を可視化することで、確信に基づく「高度なモノづくり」を実現します。

●スーパースローモーションで問題点を可視化
製造業における様々な工程の検証に最適な撮影速度を選択できます。食品・薬品業界の充填・搬送、印刷・包装業界の紙折り、半導体業界のピック&プレース、機械加工業界の切削・プレスなど、様々な工程に対応しています。
　　　　　　　　　　　
一般的なビデオカメラでは1秒間に30コマの撮影速度ですが、SpeederV2は1秒間1,000コマ以上のハイスピード撮影が可能です。


●現場にフィットする超小型カメラヘッド
35×35×33.3(HWD)mm、90gの小型・軽量カメラヘッドにより、狭いラインの隙間や装置の中、高いところなど、これまであきらめていたポジションからの撮影が可能になりました。
　　　　　　　　　　　　　　
　　　L型変換ケーブル　　　　　　　　　　　　　　　　　　　　　専用照明標準装備　
　　　●生産現場ならではの狭い設置スペースに対応　　　　　　　　　　　　　　● 約30cmの距離で30,000lx以上の明るさを発揮



●2カメラヘッド撮影で高まる改善力
2つのカメラヘッドで2場面同時撮影が簡単に実現できるようになりました。別角度や、拡大と広域観察、前工程と後工程などを同時観察することで、トラブルの原因をより詳しく分析できます。


●どこでも、誰でも、使いやすい
可搬型オールインワンパッケージで持ち運びやすく、小型軽量で省スペース撮影が可能です。また、液晶リモートキーパッドは大きくて見やすく、パソコンレスのため従来のハイスピード撮影と比べてセッティングも簡単です。

◆スピードセッティング
撮影までに数十分～数時間必要だった従来のハイスピードカメラよりセッティングが簡単に！

・各ケーブルと接続したまま収納
キャリングケースの収納部は、カメラヘッド・LED照明・液晶リモートキーパッドが各ケーブルと接続したまま収納できる工夫がされ、セッティング時には各パーツのケーブルの片側だけを本体前面に接続するだけ。
・パソコンレス
パソコンレスなので長い起動時間に待たされることもありません。
・起動直後からすぐに撮影
前回撮影した設定を自動保存できるので、起動直後からすぐに撮影を開始することも可能です。

　　　　　　　　　　　　
◆液晶リモートキーパッド
液晶は大きくて見やすい7インチの感圧式タッチパネル

撮影の設定やカメラのライブ映像が表示されるほか、録画や再生操作をタッチ操作で行うことが可能です。また、2台のカメラヘッドを接続した際でも、1つのキーパッドで2台同時にライブ確認、録画、再生が可能です。


●2つの撮影モードで撮り逃しなし
撮影状況に合わせて、最大10,000コマ/秒の撮影が可能な「速度優先モード」と、最長8時間の撮影が可能な「時間優先モード」を選択することができます。

◆速度優先モード
撮影データを本体メモリ(4GB)に記録する、撮影速度優先のモードです。
　・特に速い挙動を撮る場合に役立ちます。
　　　　　　　　

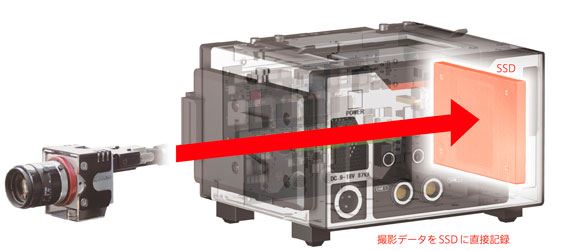

◆時間優先モード
撮影データを、大容量SSD(256GB/512GB)に直接書き込むことによって、長時間の撮影を可能したモードです。

・SD256時で最長8時間（従来比100倍以上の長時間）の撮影を実現。

　いつ不具合が起きるか分からない現象も逃さず捉えます。

・連続撮影も可能

　撮影後に本体メモリからSSDへ撮影データを転送するための待ち時間がないので、連続撮影も可能です。

　　　　　　

◆トリガー機能
一瞬の撮影タイミングを的確に捉えるためのトリガー機能も用意されています。液晶リモートキーパッドからの手動トリガー入力できます。
「スタート」「エンド」「マニュアル」の3つのトリガー設定により、状況に応じた撮影が可能です。

〇スタート
トリガーが入力された時点から撮影を開始し、設定記録時間いっぱいまで撮影を行う設定です。
任意のタイミングで撮影を終了することもできます。
　　　　　　　　　
〇エンド
カメラをエンドレス撮影状態(撮影データが記録時間いっぱいになると古いデータから順次上書きして撮影を続ける状態)にしておき、トリガーが入力された時点で撮影を停止し、トリガー入力直前の撮影データを残す設定です。
　　　　　　　　　　　
〇マニュアル
カメラをエンドレス撮影状態にしておき、トリガーが入力された時点で直前の撮影データを残した後、設定された残りの時間撮影を続けてから撮影を終了する設定です。
　　　　　　　　　　
◆マーキング機能
　関心のあるタイミングをマークしておくことで、そのシーンにジャンプできます。マークは最大512個、撮影中に「手動マーキング」ボタンを押して行えます。


●撮影データもカンタン活用
　専用ソフトウェアで撮影データを自由に加工できます。複数の撮影データから同期比較映像を作れば、一目で伝わる映像レポートが完成します。

◆撮影データ再生・編集ソフトウェアPSV
　PSV（PhotoCam Speeder Viewer）は、撮影データをパソコンで再生・編集するためのソフトウェアです。
SSDはワンタッチで着脱

撮影データが記録されたSSDは、SSDリーダー（USB3.0対応）を経由し、パソコンに接続することができます。パソコンには外付けドライブとして認識されます。

・明るさ・彩度の変更、必要な範囲の切り出し
撮影データの再生スピードの変更や、明るさ・彩度の変更、必要な範囲の切り出し、デジタルズームでの拡大、距離・角度の計測、比較映像の作成、ファイルの圧縮保存など使いやすく便利な機能が充実
・同期再生
複数の撮影データをタイミングを合わせて同期再生することや、比較映像を合成出力することも可能です。
・一般的な形式の動画ファイルに変換
一般的な形式の動画ファイルに変換することも可能なので、データの管理、共有も簡単です。


●究極の生産性向上を実現するツール

SpeederV2は『チョコ停』の低減はもちろんのこと、スーパースロー映像を通して様々な効果をもたらします。スーパースロー映像は疑いようのない映像資料。QCストーリーにも上手くマッチします。

　 仕様

●高速度ビデオカメラ Speeder V2(CS)

撮像素子	C-MOSイメージセンサー
素子解像度	512×512
センサーサイズ	5.12mm×5.12mm
ピクセルサイズ	10μm×10μm
濃度階調	AD変換24bitRGB各8bit
最短露光時間	1/160,000秒（6.25μsec）
録画フォーマット	非圧縮（AVI）、Motion JPEG（AVI） ※圧縮記録時
レンズマウント	Cマウント
トリガーモード	スタート、エンド、マニュアル
ゲインコントロール	ハードウェアゲイン搭載
外部コントロール	液晶リモートキーパッド
寸法 / 質量 （突起物、付属品除く）	本体：110×186×160（HWD）mm / 2.5kg
	カメラヘッド：35×35×33.3（HWD）mm / 90g
	液晶リモートキーパッド：125×186×14.5（HWD）mm/760g
	LED照明：56.4×56.4×85.5（HWD）mm / 300g
保管温度 / 湿度	-20℃ ～ 60℃ / 85％以下（結露無き事）
動作温度 / 湿度範囲	0～40℃ / 85％以下（結露無き事）
AC電源	100V～240V、50～60Hz、100VA
DC電源	9V～18V、85VA
バッテリー連続撮影 可能時間	カメラヘッド1台、LED照明1台接続時：約70分 ※バッテリー終了前自動保存機能付
	カメラヘッド2台、LED照明2台接続時：約45分 ※バッテリー終了前自動保存機能付

●カメラヘッド1台接続時の撮影性能

撮影速度 （コマ/秒）	速度優先モード		時間優先モード
	解像度	記録時間	解像度	記録時間※1
125	512×512	127秒	512×512	8時間35分
250	512×512	63秒	512×512	4時間17分
500	512×512	31秒	512×512	2時間8分
1000	512×512	15秒	512×384	1時間25分
2000	512×512	7秒	512×192	1時間25分
3000	512×352	7秒	-	-
4000	512×256	7秒	512×96	1時間4分
8000	512×128	7秒	-	-
10,000	512×96	7秒	-	-

●カメラヘッド2台接続時の撮影性能

撮影速度 （コマ/秒）	速度優先モード		時間優先モード
	解像度※2	記録時間	解像度※2	記録時間※1
125	1024×512	64秒	1024×512	4時間34分
250	1024×512	32秒	1024×512	2時間17分
500	1024×512	16秒	1024×384	1時間33分
1000	1024×512	8秒	1024×192	1時間25分
2000	1024×512	4秒	1024×96	1時間4分
3000	1024×352	3秒	-	-
4000	1024×256	3秒	-	-
8000	1024×128	3秒	-	-
10,000	1024×96	4秒	-	-

※1：圧縮記録時
※2：2台接続時は2つの撮影データが合成され1ファイルで出力されます。

構

●PSV（PhotoCam Speeder Viewer）

対応高速度カメラ	PhotoCam Speederシリーズ
対応OS	Windows 8.1 、Windows 7
CPU	Intel Pentium Ⅲまたはその互換CPU 1GHz以上 マルチコアプロセッサ推奨
メモリ	256MB以上 1GB以上推奨
ハードディスク	UltraATA100対応 80MB以上（インストール時）
表示解像度	1024×768、24bitカラー以上 1280×1024、24bitカラー以上を推奨
その他	撮影画像データ保存時に大容量のHDDまたはリムーバブルメディア装置 CD-ROM装置（インストール時使用）
保存形式	AVI、WMV、MOV、MRAW、BMP、JPEG、TIFF、PING等

　 構成品

標準構成品	本体、SSD（256GB/本体に内蔵）、液晶リモートキーパッド、キーパッド用雲台（ケーブル付）、SSDリーダー、CD（PhotoCam Speeder Viewer Photron FASTCAM Analysis MANUAL）、ACアダプタ―セット（ACアダプタ/電源コード）、バッテリー（E-HL10DS）、充電台（VL-PVC1）、充電用ACアダプタ、L字変換アダプタ×2、カメラヘッド（ケーブル付）×2、標準単焦点レンズ×2、照明用雲台×2、LED照明（ケーブル付）、望遠ズームレンズ、簡単操作ガイド、ユーザーマニュアル、ハードウェアマニュアル、カメラ三脚×2、収納ケース
