騒音振動表示装置 EB-01/EB-LED(レックス)

騒音振動表示装置 EB-01/EB-05

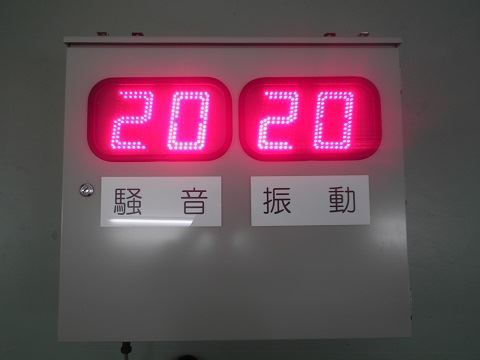

工事現場などに設置し、騒音・振動レベル2種類を同時に表示!表示部分と計測機器部分が分離式ですので、測定場所から離れたところでのデータ表示・警報動作が可能です

 工事現場などに設置し、騒音レベルや振動レベルなど2種類のレベルを同時に表示し、設定値を超えた場合に警報を動作させる装置です。用途に合わせた、騒音計・振動計が接続可能です。記録機能付きのEB05と記録機能無しのEB01と高輝度表示器EB-LEDの3機種があります。オプションでソーラー発電対応が可能です。
また、「騒音振動計測システム」へ接続することにより、騒音振動計測システムの豊富なオプションが使用可能です。

騒音・振動・粉塵計3種類のデータを同時に読み込み、測定データを内部メモリーに保存できるオプション品:データロガーJW-LOGを追加しました。

機種名 騒音振動表示装置
型番 EB-01/EB-05/EB-LED
メーカー名 レックス

 特長

・表示部分と計測機器部分が分離式ですので、測定場所から離れたところでのデータ表示・警報動作が可能です。
・騒音計や振動計のデータ出力を変換して利用しますので、「振動のみ2地点のデータを表示」などのような、同じ要素の表示も可能です。
・例えば、工事現場の南側と北側などのように離れた2カ所の騒音レベルを1台で表示することも可能です。
・データ記録の有無など使用状況に合わせた騒音計や振動計が接続可能です。
・騒音レベルや振動レベルの状況に合わせて20db~130dbまでの幅広い測定レンジに対応可能です。
・「騒音振動計測システム」との接続が可能です。

設置例

 高輝度表示器

設置例

近隣の住民の方向けに、夏の日差しが強い日でも鮮明に見える高輝度バージョン表示機の設置が可能です。


 用途

土木・建築現場や作業所の騒音・振動管理。


 仕様


表示可能範囲 20~130dB(騒音・振動)
騒音特性 A特性、F特性(接続する騒音計による)
振動特性 VL、VAL(接続する振動計による)
データ表示周期 約1秒/1回
タイマー 分単位で設定可能、特定曜日動作が設定可能
警報設定値 1dB単位で設定可能
警報 赤色回転灯(騒音)、黄色回転灯(振動)
警報出力 AC100V、4A
供給電源 AC100V(表示部、計測器収納部それぞれに必要)
消費電力 表示部:約40VA
計測器収納部:約10VA(使用条件により変動あり)
接続可能機種 騒音計:NL-05、NL-06、NL-20、NL-21、NL-22、NL-31、NL-32など
振動計 VM-52、VM-53など
DC0~5V信号出力のある機器
寸法 表示部:620(H)×708(W)×212(D)mm(突起部含まず)
計測器収納部:700(H)×405(W)×272(D)mm(突起部含まず)
重量 表示部:約26Kg
計測器収納部:約18Kg

構成


 構成品

標準構成品 騒音・振動表示装置(EB-01)、回転警告灯(赤・黄)×2、電源ケーブル、EB-01取付クランプ×4、騒音計・振動計収納ボックス、ピックアップカバー、マイクロホン単管取付アダプター、全天候型防風スクリーン、マイクロホン、ピックアップ、マイクロホン・ピックアップ収納ケース、カードリーダー、設置マニュアル、設定マニュアル、取扱説明書(騒音計・振動計)


 オプション品

○データロガー JW-LOG
騒音・振動・粉塵・風速・その他のデータを計3種類、同時に読み込み、測定データを内部メモリーに保存し、USBで取り出すことが可能。

USBデータロガー JW-LOG


・USBメモリーはPCに接続することで、データの収取・解析ができます。
・データロガーの各種設定はRC232CクロスケーブルでPCと接続し、専用ソフトウェアで本体設定を行います。
・測定データは市販のUSBメモリーにより取り出すことができます。


●測定機能

・入力数 3チャンネル
・入力形態 4~20mA
・内部に時計機能を有し、騒音・振動データは10分毎(時間率レベル及び等価騒音レベル)、粉塵・風速・その他の粉塵データは1,10,30分の任意間隔で記録します。(内部演算用のデータは0.1秒毎取得)

測定 電源入力4~20mAに対し、ソフトウェア設定で任意のdBレンジの割り当てが可能。
測定条件 騒音・振動の内部演算データ→0.1秒毎 出力→10分毎
粉塵データ1,10,30分出力の選択(平均データ)
時計機能 年/月/日 時/分/秒
停電補償 データは内蔵SDカードに保存され、停電時も保持されます。
また、バックアップ電池内蔵により内部時間は電源切断時にも数年間保持されます。(使用環境に拠る)
電源 AC100V±20%
内蔵記憶容量 2GB(通常使用で100年以上のデータ容量)
使用温度範囲 0~40°
ケース アルミ・スチール
外形寸法 W170×H70×D120(突起物含まず)
付属品 ロガー本体、電源ケーブル、設定ソフト
