積極的な自主設置で近隣住民との騒音・振動に関するトラブルを回避!近隣対策の必需品
平成11年9月1日/東京都建設局の「新材料・新工法」に選定
平成14年9月10日/国土交通省関東地方整備局の「新技術」に登録

安心・安全な工事現場を目指して、騒音・振動測定公開システムEM-130 /EM130Sをレンタルしませんか?さまざまなメッセージやイラストを表示できるEM130とシンプルに騒音・振動のみ表示できるEM130Sをご用意しております!正確で分かりやすい表示で、安心・安全な環境へ

機種名 騒音振動表示スタンド
型番 EM130 / EM130S
メーカー名 アルファ通信



 特長

 特長

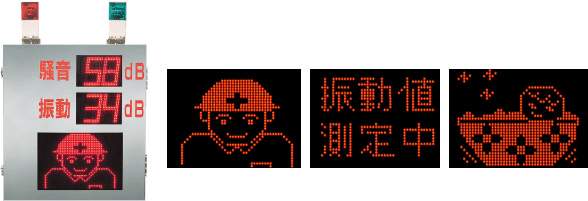

●正確でわかりやすい表示

騒音・振動を測定して1秒毎の騒音・振動測定データを2列の高輝度LEDでデシベル値で公開表示。またさまざまなメッセージやイラストも表示する(EM130のみ)ことで近隣住民との信頼関係を築くことができます。騒音・振動規制値を超えると赤色灯(ブザー)で警報することでトラブルを回避するためのスピーディーな対応ができます。

騒音振動表示スタンド

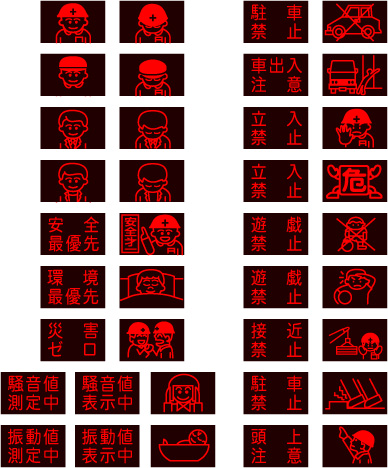

入力メッセージ例

入力メッセージ例

  • 「常時、騒音と振動を測定し表示しております」
  • 「有害物等の発生は一切ありません」
  • 「災害ゼロを目指して全力で努力しております」
  • 「騒音・振動の抑制には全力で努力しております」
  • 「低騒音・低振動機械を使用しております」
  • 「この地域の騒音・振動規制値を遵守しております」
  • 「近隣・ご通行中の皆様には大変ご迷惑をおかけしております」
  • 「車両の出入りがありますので、駐車はご遠慮ください」
  • 「車両の出入りがありますので、ご注意ください」
  • 「この近辺での遊びは禁止いたします」
  • 「この近辺では遊ばないでください」
  • 「関係者以外の立ち入りは禁止いたします」
  • 「関係者以外の立ち入りはご遠慮ください」
  • 「安全と環境を最優先しておりますので、ご理解とご協力をお願いいたします」
  • 「近隣・ご通行中の皆様にはご理解とご協力をお願いいたします」

●取り扱いが簡単

騒音振動表示スタンド騒音・振動の測定と騒音・振動測定データやメッセージ・イラストの表示に関する曜日別の開始・終了時刻、また計測データの蓄積に関する演算間隔時間・蓄積時刻等すべてをいっさい手間がかからない自動操作に設定できます。錆びない・汚れない・全天候型のステンレス製のため、いっさいの手間をかけずに常に美しさを保持できます。倒れて通行人などに危険を与えないため、風速40m/sでも倒れない重量になっています。センサースタンドに内蔵されている騒音と振動のセンサーケーブルは扱い易い単線でケーブルハンガーに巻き取ることもできます。

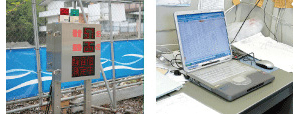

● データも楽々管理

データ転送騒音はL5・L50・L95値、振動はL10・L50・L90値の計測データを約500日分(5分間隔で23時間計測の場合)外部メモリーに蓄積できます。そのデータを利用して、日報・月報等の集計表や日報グラフ等はパソコンで簡単に作成できます。また電話回線を利用して、離れた場所のパソコンに計測データを電送することもできます。

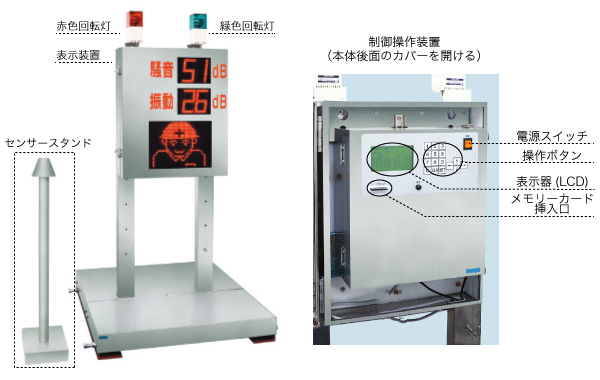

 各部名称

部名称

EM130

各部名称

EM130S

各部名称

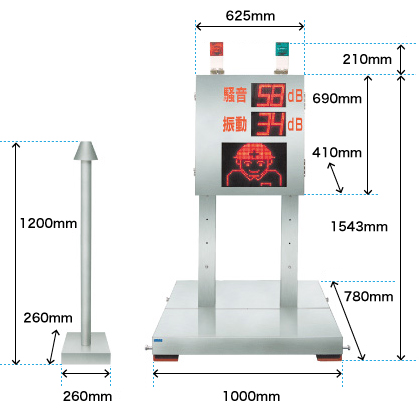

 寸法図

寸法図

EM130

寸法図

EM130S

寸法図

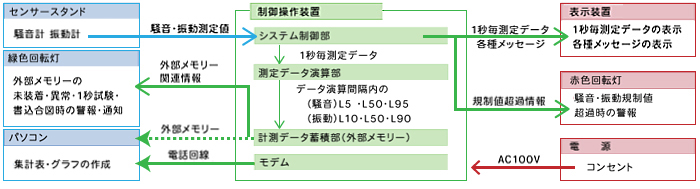

システム接

 システム接続図

続図

システム接続図


・制御操作装置
騒音・振動センサーから送出される騒音・振動測定値に基づき、任意設定した計測データ演算間隔の騒音データはL5・L50・L95値、振動データはL10・L50・L90値を外部メモリーに蓄積
1秒毎の騒音・振動計測データ、またさまざまなメッセージやイラストを表示装置に送出。
任意設定した騒音・振動規制値基づき、超過情報を赤色回転灯に送出
外部メモリーに関する未装着・異常・1秒試験・書込合図の情報を緑色回転灯に送出
・表示装置
制御操作装置から送出される1秒毎の騒音・振動測定データをデシベル値でLED表示、またさまざまなメッセージやイラストをLED表示
完全防水構造の全ステンレス製
・緑色回転灯
制御操作装置から送出される外部メモリーに関する未装着・異常・1秒試験・書込合図の情報に基づき緑色灯(ブザー)で警報・通知
・センサースタンド
内蔵の騒音・振動センサーが騒音・振動値を測定し、測定値を制御操作装置に送出
センサーケーブルは標準仕様で30m(オプション仕様で100m)
完全防雨構造の全ステンレス製
・赤色回転灯
制御操作装置から送出される騒音・振動規制値の超過情報に基づき赤色灯(ブザー)で警報

 仕様

 仕様

計測器仕様

  EM130 EM130S
寸法 1000×780×1543(mm)
重量 約137kg 約28kg(架台除く)
消費電力 通常50w / 最大70w 通常30w / 最大50w
電源 AC100V±10V(50/60Hz)
測定データ表示間隔 1秒
計測データ演算間隔 1秒(累積時間30分規制)
5分・10分・15分・20分・30分
累積計測データ 騒音データ L5・L50・L95値
振動データ L10・L50・L90値
外部メモリー EM130
メモリーカード(4GB)
(5分間隔で24時間計測可能※)
USBメモリー(4GB)
(5分間隔で24時間計測可能※)
※測定日数は、別途ご相談ください。
表示メッセージ等 最大98種類の選択メッセージと162文字以内の入力メッセージ

システム仕様


騒音計測器 振動計測器
計測器名称 リオン(株)製 リオン(株)製
適用規格 JIS-C-1502-1990および計量法 JIS-C-1510-1995および計量法
型式承認番号 第S-62号 第W-031号
測定項目 騒音レベルLA 振動レベルLv(鉛直方向)
測定レベル範囲 A特性30~130db 25~120db

構成品

 構成品

標準構成品 表示器、表示器取付用ボルト、計測BOXケース、計測BOXケース取付ボルト、計測器内蔵BOX(NL-20,VM-53A内蔵)、計測器内蔵BOX取付ボルト(計測器内臓BOXに取付済)、騒音・振動センサー、回転警告灯(赤、緑)、ケーブル巻取り用L字ネジ(ワッシャ-,スプリングワッシャー,ナット付き)、脚、脚-架台取付ボルト(ワッシャー×8,スプリングワッシャー×8,ナット×2)、CFカード、カードリーダー、六角レンチ(M6.M12)、架台(横2本、中軸1本)、取扱説明書(本体、架台設置方法)
