【おまかせ診断】機能搭載現場支援ツール。回転機械の振動原因を分析し、自動診断機能で保全業務を強力にバックアップします。

持ち運び便利なポケットサイズながら、24bitADコンバーター採用により全モード同時計測ができ、測定時間の短縮が可能です。定期的に自動で振動データを採取する機能もついており、1ch用の常時監視システムとしても活用できます。

機種名 ポータブル振動診断器
型番 MK-220
メーカー名 JFE アドバンテック

  特長

○本体の特長

・おまかせ診断
初心者にも安心の全自動診断

・デュアルオペレーション方式
タッチパネルとシートキーの両入力に対応

・2WAY表示
縦横切り替え可能で各種グラフを見やすく表示

・回転速度の自動検出
可変速設備の診断にも対応

・高解像度FFT
最小0.00078Hzの分解能で異常要因の高度な解析が可能

・トリガー計測
固有振動数などの測定に最適

・多様な周波数フィルター
機種変更による数値変化を軽減

・高速計測
24bit ADコンバーター採用により、 全モード同時計測し、測定時間を短縮

・小型・軽量
持ち運び便利なポケットサイズ

・IP67の防塵・防水性
雨天時や粉塵環境での測定も安心

・豊富なデータベース
約2500のベアリング情報(玉径、玉数など)を標準装備

・オンライン測定
1ch用の常時監視が可能


○データ管理ソフトの特長

・多機能なデータ管理ソフト
警報レベル自動演算、スケジュール作成や診断報告書作成などの強力支援機能搭載

・高度解析機能
ハーモニック、サイドバンド、オーダーなどの高度な異常要因分析が可能

・旧モデルにも対応
データ管理ソフトは、MK-210型設備診断器の測定データも管理可能

・常時監視システムとの連携
コンパクトモニタリングユニット(別売)の出力データをデータ管理ソフトで取込可能。


  画面例

交通振動や工場・建設現場などの地盤振動に関連する環境振動。


  2種類の液晶画面を搭載

視認性のよいバックライト付き液晶を2つ搭載。左側のメイン画面では、選択した1方向の振動レベルをバーグラフとともに大きく表示させています。さらに右側のサブ画面では、3方向または1方向のレベル-タイムや3方向バーグラフ、設定確認画面などを表示可能としました。レベル-タイムやバーグラフは3方向を同時に表示することも可能であり、現場の振動環境をより把握できます。


3方向バーグラフ表示 3方向レベル-タイム表示
3方向バーグラフ表示 3方向レベル-タイム表示


   オプション:環境計測データ管理ソフトウェア AS-60VM

○計測機能

・振動レベル測定
全モードの振動地をリアルタイムでカラフルに表示します。
振動レベル測定


・オンライン測定

定期的に自動で振動データを採取する機能です。1ch用の常時監視システムとしても活用できます。
オンライン測定定



・指定測定

データ管理ソフトのデータベースから測定順路リストを作成し、手軽に現場データの収集が可能です。複数順路の登録も可能です。
指定測定



・振動解析測定

最大12800ラインの高解像度で振動波形をリアルタイム解析します。トリガー計測や、Window関数の設定により、解析に必要なデータを確実に採取可能です。
振動解析測定


○診断機能

・おまかせ診断

おおよその回転速度(高速/中速/低速)を入力するだけで、自動で簡易診断と精密診断を行い、異常が疑われる場合は、推奨する診断アクションをガイダンス表示します。
おまかせ診断

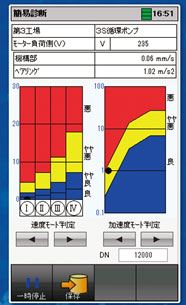

・簡易診断

ISO規格を参考にした基準や当社独自基準に基づく絶対値判定を行います。
簡易診断



・精密診断

設備の部位毎に専用ロジックによる自動診断を行います。

精密診断



・ベアリング診断
内輪キズ、外輪キズ、転動体キズ、保持器欠陥

・ギア診断 ・機構部診断
片当たり、軸芯ズレ、歯の摩耗、歯形誤差、局所異常

・機構部診断
アンバランス、ミスアライメント、軸曲がり、架台剛性不良、軸摩耗、ガタ・ユルミ、据付不良

・ポンプ・ファン / ブロワー診断
圧力脈動、一様摩耗、偏摩耗、局所異常

・モーター診断
高周波振動、電源不平衡

  データ管理ソフト

データ管理ソフト



  仕様

○振動計測部仕様
入力信号 振動ピックアップ信号 1チャンネル
測定モード
測定周波数範囲
(初期値)
測定レンジ
測定モード 測定周波数範囲
(初期値)
測定レンジ
加速度ACC(TH,OA) 5~20kHz 500m/s20-P
(1m/s2≒0.1G)
加速度ACC(OA) 1k~20kHz
加速度ACC(PEAK) 1k~20kHz
加速度ACC(ENV) 1k~20kHz
速度VEL 5~1kHz 500mm/s0-P
変位DISP 5~1kHz 5000μmP-P
周波数フィルター 測定モード HPF LPF
加速度ACC(TH,OA) 5、10、15、20、100、200、500、1k、2k、5k、10k、15k、20kHz 1k、2k、5k、10k、15k、20kHz
加速度ACC(OA)
加速度ACC(PEAK)
加速度ACC(ENV)
速度VEL 5、10、15、20、100、200、500、1kHz 100、200、250、500、1k、2kHz
変位DISP 100、200、250、500、1kHz
ダイナミックレンジ 88dB以上
解析周波数レンジ 10、20、50、100、200、500、1k、2k、5k、10k、20kHz(F.S.)
Window関数 レクタンギュラー、ハミング、ハニング、フラットトップ
分解能 解析周波数レンジの1/100、1/200、1/400、1/800、1/1600、1/3200、1/6400、1/12800
※G、cm/s表示可能

○一般仕様
表示 TFTカラー液晶・バックライト付
外部メモリー 1GBSDカード (カードスロットに収納)
メイン電源 充電池パック (リチウムイオン充電池)
連続動作時間 2時間以上 ※充電池パック2個装着時は5時間以上
充電時間 15時間以内
本体保護構造 防塵防水構造(IP67)
使用温度範囲 0~50℃(40℃ 85%RHの水分量以下、非結露)
保存温度範囲 -10~60℃(40℃ 85%RHの水分量以下、非結露)
外形寸法 85(W)×30(D)× 155(H)mm
質量 約380g(充電池パック2個装着時)




  構成品


標準構成品 本体(MK-220)(充電式)、接続ケーブル、振動ピックアップ、マグネットアタッチメント(ピックアップ装着済み)、充電池パック(本体装着済み)、SDカード(1G(本体装着済み))、USBケーブル、収納ケース(専用)、データ管理ソフト(MK-9805-J(Ver1.02))、取扱説明書(本体(MK-220)、データ管理ソフトVer1.0(ユーザーマニュアル))、カードリーダー
