普通騒音計 NL-42(リオン)

使いやすさを集結。リオンの騒音計NL-42は計測を最大限サポートします。

  騒音計NL-42は使いやすさにこだわり、計測中にマニュアルを確認しながら…というわずらわしい作業を無くしました。
画面は大きく見やすい3インチのカラー液晶。突然の降雨にも耐えうる防水性能をプラスしました。

機種名 普通騒音計
型番 NL-42
メーカー名 リオン

 特長

騒音計NL-42は使いやすさにこだわり、計測中にマニュアルを確認しながら…というわずらわしい作業を無くしました。
画面は大きく見やすい3インチのカラー液晶。
突然の降雨にも耐えうる防水性能をプラスしました。
使用する電池に充電式も使用可能。廃棄量の削減にも貢献し、こだわりは環境へのやさしさにも向けられています。

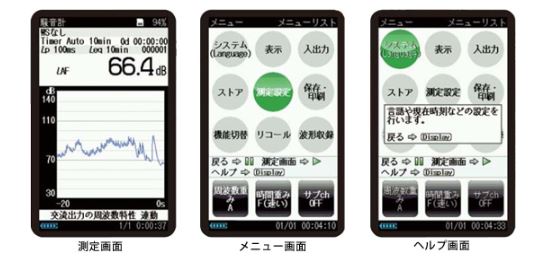

●マニュアルが不要
日本語によるわかりやすいメニュー表示です。画面の誘導に従うだけで、簡単に操作できます。


●防水性はIP54(マイクロホン部を除く)
突然の降雨などによる故障を低減

●充電式の電池に対応し、環境にも配慮
防水アルカリ乾電池使用時に24時間の連続測定を実現
防水



 波形分析ソフトを使用してパソコン上で周波数の分析ができます(オプション)

NL-42、NX-42WR、CAT-WAVE

○波形収録プログラム NX-42WR
波形分析ソフトCAT-WAVE録音レベルの演算と同時に録音することが可能。録音したデータは、コンピュータで再生が可能で、周波数分析にも対応(非圧縮波形WAVEファイル)
波形分析ソフト CAT-WAVE

○波形分析ソフト CAT-WAVE
波形分析ソフトCAT-WAVENL-42で収録したデータファイル(WAVE形式)をコンピュータで表示および基本的な分析をするソフトウェアです。
分析はFFT分析・オクターブバンド分析が選択できます。
波形表示機能:時間軸拡大縮小、微積分
波形分析ソフト CAT-WAVE

対応OS:windowsXP/Vista/7/8


  コンピューターでオクターブ分析データの管理が可能!(オプション)

○環境計測データ管理ソフトウェア AS-60RTは、オクターブ分析データを扱える機能が搭載されています。

対応OS:windowsXP/7/8

・測定したデータをコンピューターで管理することが可能!
・オートストアデータおよび実音ファイルを取り込み、オクターブ分析結果のグラフ表示・各種演算が可能!
・オールパス値は、帳票作成も可能!

オクターブ分析機能

オクターブ分析結果のグラフ表示


○環境計測データ管理ソフトウェア AS-60VMは、VM-53Aで測定したデータを扱える機能を追加しました。
振動レベル計VM-53Aで測定したオートストアデータをコンピュータで管理することが可能。
・読み込んだ測定データのTime-Levelグラフの表示が可能。複数チャンネルの同時表示・グラフの重ね書きも可能。
・各種演算、帳票の作成が可能。


   ダウンロード

騒音・振動データの機器からPCへ転送方法(126KB)
騒音・振動計のテキストデータをグラフにする手順(245KB)




  仕様


適合規格 計量法普通騒音計
JIS C 1509-1 : 2005 クラス 2
IEC 61672-1 : 2002 Class 2
ANSI S1.4-1983 Type 2
ANSI S1.43-1997 Type 2

CEマーキング( EMC指令2004/108/EC、低電圧指令2006/95/EC)、
WEEE指令、中国版RoHS (中国輸出品のみ)
測定機能 選択された時間重み付け特性、周波数重み付け特性にて下記項目を同時測定

演算(メインch) 1)時間重み付きサウンドレベル Lp
2)時間平均サウンドレベル Leq
3)音響暴露レベル LE
4)時間重み付きサウンドレベルの最大値 Lmax
5)時間重み付きサウンドレベルの最小値 Lmin
6)時間率サウンドレベル LN(05、10、50、90、95)を最大5個
演算(サブch) 1)時間重み付きサウンドレベル Lp
付加演算 演算との同時測定機能として次のいずれか1つの測定が可能
1) C特性時間平均サウンドレベル LCeq
2) C特性ピークサウンドレベル LCpeak
3) Z特性ピークサウンドレベル LZpeak
付加演算の周波数特性はサブchの周波数特性と連動するためサブchがC特性(Z特性)の場合、付加演算LCeqおよびLCpeak(LZpeak)が選択可能
演算時間 10秒、1、5、10、15、30分、1、8、24時間および手動で任意の時間を設定可能
マニュアル演算時間:最長24時間
マイクロホン

型式 UC-52
感度レベル -33dB
測定レベル範囲 A特性 25 dB~130 dB
C特性 33 dB~130 dB
Z特性 38 dB~130 dB
C特性ピークサウンドレベル 55 dB~141 dB
Z特性ピークサウンドレベル 60 dB~141 dB
自己雑音レベル  A特性 19 dB以下
C特性 27 dB以下
Z特性 32 dB以下
測定周波数範囲 20Hz~8 kHz
周波数重み付け特性 A、CおよびZ特性
時間重み付け特性 F(速い)およびS( 遅い)
レベルレンジ切替器 なし( リニアリティレンジ 113 dB)
  バーグラフ表示範囲 最大 110 dB( 20~130 dB)
バーグラフ表示切替 バーグラフの上限・下限を10 dB刻みで設定
実効値検出回路 デジタル演算方式
サンプリング周期 Lp、Leq、LE、Lmax、Lmin、Lpeak: 20.8 μs( サンプリング周波数 48 kHz)
LN : 100 ms
校正 計量法 : 内蔵電気信号による電気的校正、JIS、IEC : NC-74による音響校正
補正機能
  ウインドスクリーン補正機能 ウインドスクリーン装着時もJIS C 1509-1、IEC 61672-1に適合
拡散音場補正機能 拡散音場において規格(ANSI S1.4)に適合するよう周波数特性を補正
遅延時間 スタートキーが押されてから測定開始までの時間を設定 (OFF、1、3、5、10秒)
直前データ除去機能(バックイレース機能) ポーズキーで測定を一時停止したとき、その時点から設定時間さかのぼったデータを演算から除外
(OFF、1、3、5秒)
表示 バックライト付きTFTカラー半透過液晶表示器 WQVGA (400×240 dots)
液晶表示器にはタッチパネル(静電容量式)制御付き
  数値表示更新周期 1s
バーグラフ更新周期 100ms
ストア
  マニュアル 手動で1アドレスずつ測定結果を記録
  記録データ数 内部メモリ:最大1000データ組
SDカード:SDカードの容量による※1
オート 自動で設定時間毎の瞬時値(Lpモード)、設定時間毎の演算値(Leqモード)を連続記録
  Lpストア周期 100ms、200 ms、1s、Leq 1s
Leq演算周期 10秒、1、5、10、15、30分、1、8、24時間
測定時間 最長1000時間(SDカード容量による)※1
データリコール ストアデータの閲覧を行う
設定記憶 最大5組までの設定を内部メモリに保存し、呼び出しが可能
あらかじめSDカードに格納されたファイルの設定で起動可能
波形収録※2
  ファイル形式 非圧縮波形WAVEファイル
サンプリング周波数 48kHz、24 kHz、12 kHz から選択
データ長 24bit、16 bit から選択
出力
        直流出力 演算で選択された周波数重み付け特性で直流信号を出力
  出力電圧 バーグラフ表示フルスケールにおいて2.5 V、25 mV / dB
交流出力 演算で選択されたまたはA、C、Zから選択した周波数重み付け特性で交流信号を出力
  出力電圧 バーグラフ表示フルスケールにおいて1 Vrms (実効値)
コンパレータ出力 オープンコレクタ出力 (最大印加電圧 24 V、最大電流 60 mA、許容損失 300 mW)で設定レベルを超えると ONになる
USB          コンピュータに接続し、リムーバブルディスクとして認識が可能
通信コマンドによる制御が可
RS-232C通信 専用ケーブルの使用により、RS-232C通信が可能
データ連続出力
  データの種類
  瞬時値 Lp
演算値 Leq、Lmax、Lmin、Lpeak
出力間隔 100ms、1 s
プリントアウト 専用のプリンタDPU-414に測定結果を印刷
電源 単3形乾電池 (アルカリまたは充電池)4本または外部電源
  動作時間(23 ℃) アルカリ乾電池LR6:26時間、Ni-MH2電池:25時間
※設定によって動作時間が変わります
ACアダプタ NC-98B
外部電源電圧 5~7V( 定格電圧 6 V)
消費電流 90mA(通常動作、定格電圧時)
使用温湿度範囲
  温度 -10℃~50 ℃
湿度 10%~90 %RH (ただし結露のないこと)
防塵防水性能※3 IP等級:IP54 (マイクロホン部除く)
大きさ・重さ 約250mm(H)×76 mm(D)×33 mm(D) ・ 約400 g (電池含む)
※2 オプションである波形収録プログラムが必要です。
※3製品の表示部を基準とし両側に60度までの角度で噴霧された水に対し保護されています(防雨型)

  構成品

標準構成品 本体(機能拡張プログラムNX-42EXインストール済/カード含)、単3電池×4、風防スクリーン、通信ケーブル(CC-24、BNC-ピンコード)、SDカード(512MB、本体挿入済み)、カードリーダー、収納ケース、騒音計検定証(又は基準適合証)、取扱説明書


 オプション品



オプション ACアダプター(NC-34)、カメラ用三脚、マイク延長コード(30m/50m/100m)、マイク延長コード(30m/50m/100m)、全天候型防風スクリーンセット(風防・三脚・取付アダプター・絶縁アダプター付)、波形収録プログラムカード(NX-42WR)(NX-42WR取扱説明書オプションプログラムインストール方法)、環境計測データ管理ソフトウェア(AS-60RT/AS-60VM)"環境計測データ管理ソフトウェア(AS-60RT/AS-60VM/AS-60VMRT)、波形分析ソフト(CAT-WAVE)

※全天候型防風スクリーンセットは、ウインドスクリーン補正には対応していません。

○各ソフトの対応OS

波形収録分析ソフト(NX-42WR+CATWAVE):windows XP/Vista/7/8
環境計測データ管理ソフトウェア(AS-60VM)・環境計測データ管理ソフトウェア(AS-60RT):windows XP/7/8
