重量床衝撃音発生器 YI-01(リオン)

重量床衝撃音発生器 YI-01(リオン)

建 築物の床衝撃音遮断性能を測定

 軽量構造の建物で、衝撃力特性をもつ標準重量衝撃源(バングマシン)では衝撃力が過大である場合に用いられます。

機種名 重 量床衝撃音発生器
型番 YI-01
メーカー名 リ オン

特 長

特 長

衝撃力波形

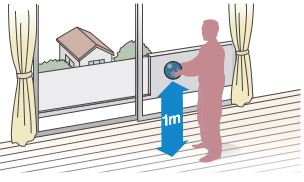

2.5kg と軽量で持ち運びが容易。高さ1mの位置より自由落下させることにより、約1500N(ニュートン)の安定した衝撃力が得られます。

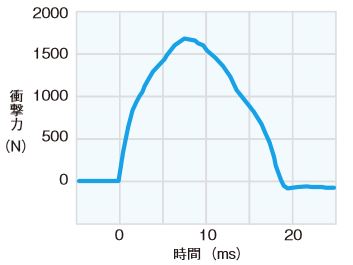

衝 撃力波形(例)

衝撃力波形

衝 撃力特性

衝撃力特性

衝 撃力特性のオクターブバンド衝撃力暴露レベルと許容偏差

オ クターブバンド
中心周波数 Hz
オ クターブバンド
衝撃力暴露レベル dB
許 容偏差dB
31.5 39.0 ±1.0
63 31.0 ±1.5
125 23.0 ±1.5
250 16.0 ±2.0
500 11.5 ±2.0

仕 様

ゴ ムの主原料 シ リコンゴム
形 状 外 形178mm、肉厚32mmの中空球体
等 価質量 2.5±0.1kg
反 発係数 0.8±0.1
ゴ ム高度 40°±5°

構 成品

標 準構成品 本 体、取扱説明書、収納ケース
