デジタル粉塵計 ダストメイト LD-3K2

より小型・より軽量 ポータブルタイプのデジタル粉じん計。
日本作業環境測定協会型式認定製品!

 質量濃度変換係数(K値)を入力することにより、計数値を簡単に質量濃度換算することができます。また、測定データの記録機能を搭載しておりますので、記録した粉じん濃度のデータをパソコンに取り込むことも可能です。 機能アップを図っていますが、操作は既存デジタル粉じん計とほぼ同じですので、それらの粉じん計になれた方でも簡単にご使用できます。

機種名 デ ジタル粉塵計
型番 LD-3K2
メーカー名 柴田科学


  特長(作業環境管理の新スタンダード)

・バックライト付の液晶表示になり、見やすくなりました。
・ソフト付通信ケーブルを標準付属しています。
・ロギング測定※の記録周期が1秒~99分59秒まで設定できるようになりました。
・質量濃度変換係数(K値)をあらかじめ入力することにより、測定値(CPM)を質量濃度(mg/m3)に換算して表示できます。
・散乱板値とバックグラウンド値(BG)は電源を切っても記憶されます。また散乱板値とBG値データを用いて自動的に粉じん測定値の補正が行われます。
・USB/RS-232C出力、電圧出力(0~1V)、無電圧パルス出力(オープンコレクタ)の3種類のデータ出力を標準装備しています。

●※ロギング測定

測定データをLD-3K2に記録しながら行う測定です。
測定開始日時、測定時間、周期を設定します。
データはカウント(CPM)値で記録され、データは画面上で確認できます。
PCにデータを取り込み、テキスト形式でファイル保存することが可能です。
保存したファイルは市販の表計算ソフトでの加工が可能です。

・データ数:最大63488点
・測定時間:最大9999時間59分
・記録周期:1~5999秒(99分59秒)
・記録周期1秒の場合:約17.6時間の記録が可能
・記録周期1分の場合:約44日の記録が可能



 各部の名称

●機器の説明
デジタル粉塵計 ダストメイト LD-3K2 機器の説明
デジタル粉塵計 ダストメイト LD-3K2 機器の説明

●表示部説明
デジタル粉塵計 ダストメイト LD-3K2 表示部説明

デジタル粉塵計 ダストメイト LD-3K2 表示部説明



 通信プログラム標準装備(S-USBケーブル付き)

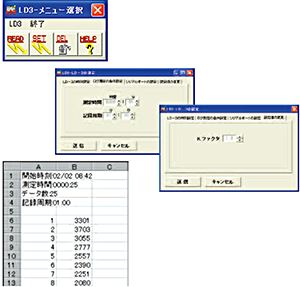

●メニュー画面
デジタル粉塵計 ダストメイト LD-3K2
READ:ログデータを読み込み、PCファイルとして保存します
SET:時刻、測定条件の設定
DEL:ログデータの削除

●ログ測定の条件設定
測定時間:0000時間01分~9999時間59分
記録周期:00分01秒~99分59秒

●設定値の変更
K値(質量濃度変換係数)を設定します

●保存データ
測定したデータはCSV形式で保存できます
保存したデータは市販の表計算ソフト(Exsel)で編集できます

デジタル粉塵計 ダストメイト LD-3K2


  仕様


型式 LD-3K2
測定原理 光散乱方式
光源 レーザーダイオード
測定範囲 0.001~10.00mg/m3
測定感度 1CPM=0.001mg/m3
測定精度 ±10%(較正粒子に対して)
表示器 グラフィック液晶ディスプレイ
(バックライト付、コントラスト調整可能)
表示内容
  • 測定値(0~99999カウント)5桁表示
  • 測定時間
  • 現在時刻
  • 測定モード
  • 電池残量
  • K値(設定された値0.1~9.9)
  • バーグラフ(測定中にスイッチを押すことにより表示)
測定モード
ダウンタイマー
内蔵ダウンタイマーにより測定時間を設定し、測定を行います。
6秒10秒30秒1分2分3分5分10分(電源を投入した初期状態は「1分」のダウンタイマモードです)
マニュアル
測定の開始と停止を手動で行います。
ログ(ロギング)
測定開始日時、測定時間、周期を設定し、測定データを本体に記録しながら測定を行います。
スパンチェック
感度較正用散乱板を挿入し測定を行うことにより、散乱板の値を測定し、補正値を記憶します。
BG(バックグラウンド)
クリーンエアで検出器を満たした状態で測定を行い、BG値を測定・記憶します。
次回測定値から自動的に差し引かれます。
出力 ●USB/RS-232C出力(付属のソフト付通信ケーブルによる)
●無電圧パルス出力:オープンコレクタ●電圧出力:0-1V(3レンジ選択可能)
使用環境 0~40℃5~90%rh(但し、結露がないこと)
電源 入力:DC12V
AC:ACアダプター(PA-314使用)
DC :単3乾電池8本(アルカリ乾電池の場合、約24時間使用可能)
ニッケル水素電池パック(オプション)(約12時間使用可能)
寸法・質量 185(W)×69(D)×105(H)mm(突起物を除く)、約1.2kg(電池は除く)

  構成品

標準構成品 本体(単3電池×8)、ACアダプター、肩掛けベルト、USBケーブル、通信ソフト(CD-R/LD-3シリーズ)、アナログ出力ケーブル、乾電池BOX、収納ケース、取扱説明書(本体用・ソフト付通信ケーブル用)


  オプション品



オプション品 ニッケル水素電池パック、クイックチャージャー(QC-961)、吸排気アダプター(小・中 各1)
