エアクオリティモニタ Model7302AQM(PARTICLES PLUS)

エアクオリティモニタ Model7302AQM(PARTICLES PLUS)

次世代型高機能パーティクルカウンタを内蔵し、10.0μmの大粒子まで測定可能!パソコンで外部からの機器コントロール、データ収集及び、リアルタイムグラフ描画を行ないます。

 D・M・A(Detect-Monitor-Analyze)の一体化を目指し、パーティクルカウンタ、温湿度計、質量濃度換算機能(PMμg)、CO2センサ、TVOCセンサを一体化し、理想的な換気レートのモニタリングを可能としています。スマートバッテリー機能により、一回の充電で一ヶ月間、現場に置いたまま測定ができ、ネットダウン時でもデータを損失することはありません。

機種名 エ アクオリティモニタ
型番 Model7302AQM
メーカー名 PARTICLES PLUS

特長

○パーティクルカウンタ粒径
 0.3μm~10.0μm(6チャンネル粒径可変設定)

○環境センサ
 TRH(温湿度センサプローブ、CO2センサ(NDIR)、TVOCセンサ(PID))

○PMモードμg/m3(質量濃度換算)

○IMSソフトウェア(Instruments Management Software)
 フリーダウンロード※
 機器をパソコンから遠隔操作
 リアルタイムグラフィクモード、センサ状況遠隔分析機能
※お客様にてダウンロードして頂く必要があります。ソフトURLは付属USB内のファイルに記載があります。

○コミュニケーション
 USB、Ethernet

○ネットワークプロトコル
 Static or Dynamic IP Adress(DHCP)

○スマートバッテリー
 1回の充電で1ヶ月稼働(スリープモード)
 連続使用にて5時間

○ISO、GMP、FDA判定、レポート機能

○ASHRAE62 Ventilation Test 適合


  光散乱方式微粒子計測器内蔵リモートエアクオリティモニタ

・データダウンロード
・必要なデータ列のみを表示、レポート
・リアルタイムグラフィック作成
・PCから機器の遠隔操作、モニタリング、小規模なシステム構成

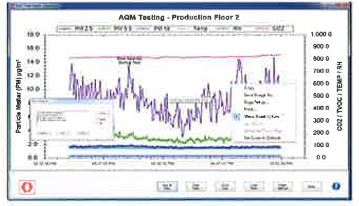

リアルタイムグラフ

設定画面


  仕様


型式 Particlesplus Model 7302AQM 側方光散乱方式微粒子計測器内蔵エアクオリティモニタ
パーティクルカウンタ
光源/測定レンジ 半導体レーザ / 0.3μm~10.0μm(0.3μm、0.5μm、1.0μm、2.5μm、5.0μm、10.0μm)
チャンネル 最大6ch(ユーザによる可変設定)カウントモード・PMモード
吸引流量 0.1CFM(2.83LM)、内蔵フローセンサのフィードバックにて流量自動調整
最大可測濃度 4,000,000個 / ft3 @5%計数損失
計数効率 0.3μmPSLにて50%
0.45μmPSLにて100%
偽計数 1カウント未満/5分間(2カウント未満 / ft3
モード Automatic、 manual、real-time meter、cumulative/differential、Mass concentration(μg/m3
環境センサ
温湿度センサ 付属専用センサプローブ Model EE80122A(0~50℃±0.5℃、15~90%±2%)
CO2センサ NDIR(0~5000ppm、分解能 1ppm、accuracy ±1%FS、responce20sec)
TVOCセンサ 0~50ppm/min、detection 5ppb、accuracy±1.5%、responce<3sec)
表記単位 ppb(約1秒ごとに3秒間のデータを表示)
アラーム&ビーム countまたはconcentrationにて1~9,999,999counts、各粒径別に任意設定、温湿度、CO2(ppm)
メモリー 45,000サンプルレコード(パーティルデータ、温湿度データを含む)
ロケーション設定 1,000ロケーション(20文字インデックス入力)を設定
ディスプレイ 4.3in WQVGA(480×272)カラータッチスクリーン
バッテリー リチウムイオン電池 Model EE80003A
55Wh 連続5時間
フル充電時間 4時間(本体に装着時)
コミュニケーション USB、Ethernet
ネットワークプロトコル DHCP
寸法 133(W) × 105(D) × 210(H)(アイソプローブ及び温湿度計含まず)
重量 1.8kg(電池装着時)
電源 110~240VAC50/60Hz ユニバーサルインラインパワーサプライ
使用環境 5℃~40℃ / RH20%~95%RH(結露なきこと)
保存環境 0℃~50℃ / 98%以下(結露なきこと)
規格 ISO21501-4、JIS B-9921、ASHRAE62 Ventilation Test 適合

構成品

標準構成品 本体(バッテリ内蔵)、等速吸引プローブ、温湿度センサープローブ、パージフィルター、USBケーブル(1.8m)、ACアダプター(PSAA30R-150)、取扱説明書(付属USBに内含、ソフトURLあり、英語表記)
