ダストトラックⅡ MODEL8530(TSI社)
PM2.5計測可能
室内環境からミストを含んだ空気、及び作業現場粉塵量測定等幅広い用途
室内環境から外気やミストを含んだ空気を、幅広い用途で安定的に測定できます。1分間隔測定でも、45日間のデータ解析、グラフ化が容易です。また、ダウンロード用ソフトウエアで、データ解析、グラフ化が可能です。
|
機種名 |
ダストトラックⅡ |
型番 |
MODEL8530 |
メーカー名 |
TSI社 |
|
|
特長
- ・測定原理:シースエアー 90°側方光散乱方式
- ・ダスト総量と重量分布(PM1、PM2.5、PM4、PM10)の測定可能(但し、同時測定はできません。)
測定粒子径:0.1~10μm、流量:1.4~3.0
- ・シースエアー方式により、室内環境から外気やミストを含んだ空気まで、幅広い用途で安定的に測定
- ・カラータッチ統計処理トレンドスクリーンでのリアルタイムモニタ可能
- ・データ:USBコミュニケーション(本体/Host)、アナログ出力(デスクトップ型)
用途
- ・トナー等粉塵を発するエレクトロニクス機器、トンネルを含む建設現場粉塵、自動車製造工程および耐久試験、他
- ・産業・作業環境衛生調査研究
- ・室内および屋外環境調査研究

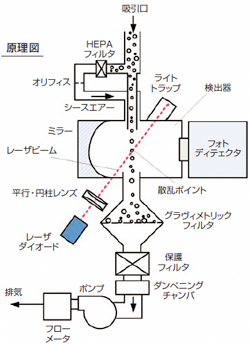

測定原理
イフラムポンプにより、エアロゾルは検出器に連続的に入ります。
エアロゾル流路の一部は検出器の前で分割されます。
流れはHEPAフィルタを通過し、インレットノズルにより、シースエアーとして検出器に戻されます。
サンプルフローは吸引口を通り検出器に吸入されます。
赤い点線はレーザ光で輝いて見えます。
最初に、レーザダイオードから放たれた光は平行レンズを通過し、次に円柱レンズを通り光の薄い束を作り出します。
金でコーティングされた球形のミラーは微粒子によって光散乱された重要な部分を捕らえて、それをフォトディテクタ
に集光させます。
フォトディテクタに到達した電圧は広い濃度範囲における エアロゾル質量濃度に比例します。
電圧はテストエアロゾルの知られている質量濃度からDustTrakIIエアロゾルモニタの電圧応答値で決定された校正定数
により増大します。
一般的に、テストエアロゾルはアリゾナテストダストを使用します。
仕様
タイプ |
デスクトップ(II) |
測定方式 |
シースエアー90度 側方光散乱方式 |
測定レンジ |
0.001~400mg/m3 |
分解能 |
読み値の±0.1% または ±0.001mg/m3 |
ゼロスタビリティ |
時定数10秒で±0.002mg/m3(24時間) |
測定粒子径 |
約0.1~10μm |
流量 |
1.4~3.0L/分 |
流量精度 |
±5.0% |
温度係数 |
+0.001mg/m3(1℃毎) |
時定数 |
1~60秒 |
データ記憶量 |
5MB、60,000データ(1分間間隔測定で45日分) |
データ記録間隔 |
1秒~1時間 |
データ出力 |
USB(本体/Host)、イーサネット、(フラッシュメモリードライブ) |
アナログ出力 |
0~5V、4~20mA(スケール可変) |
アラーム出力 |
警報、リレー(ノンラッチ、MOSFET) |
ディスプレイ |
5.7インチVGA カラータッチスクリーン |
電源 |
ACアダプタ 115~240VAC(標準付属) |
バッテリー |
6600mAH Li-Ion、動作6時間、充電4時間 |
動作環境 |
0~+50℃、0~95% |
保存環境 |
-20~+60℃ |
寸法 |
13.5×21.6×22.4cm |
重量 |
2.0kg(バッテリー1個搭載時) |
構成品
標準構成品 |
本体(バッテリー内蔵)、インレットノズルキャップ、ACアダプターセット、インパクター(キャップ) 1μm,2.5μm,4μm,10μm、インパクター(密着プレート部)、インパクター(底部)、インパクターオイル、ゼロフィルタ、測定用チューブ、Dorr-Oliver サイクロン、アナログ出力ケーブル、USBケーブル、通信ソフト(TRAKPRO)、取扱説明書(DUSTTRACKⅡ エアロゾルモニタ)、取扱説明書(簡易手順書)、収納ケース |
※対応最新OS:Windows10
