大型WBGT表示器 401A / 401A-J(鶴賀電機)

大型WBGT表示器 401A(鶴賀電機)

NETIS登録番号:KK-110016-VE(2022年3月終了)
熱中症予防に有効なWBGT(暑さ指数)を大きく表示
高温作業現場、夏季スポーツの熱中症注意喚起に

 401Aは、湿度、輻射熱、周囲温度(気温)の3つの要素を取り入れたWBGT(暑さ指数)を算出、表示します。屋内、屋外の計測に対応しており、連続計測(常時監視)が可能です。

●通常タイプ
●JIS対応タイプ(JIS-B7922の精度区分クラス1.5に準拠しています)
どちらかをお選び下さい。

機種名 大型WBGT表示器
型番 401A / 401A-J
メーカー名 鶴賀電機



  特長

・熱中症予防指標のWBGTと周囲の温度を大きく表示
・高温作業現場や夏季スポーツにおける熱中症の注意喚起に好適
・大型赤色LEDを採用、視認距離は約10m
・連続計測が可能で、測定値の記録も容易
・表示器は測定場所から離れた所に設置可能
・三脚スタンド付で、設置や移動が簡単
・設置環境に合わせた仕様、システム構築も可能

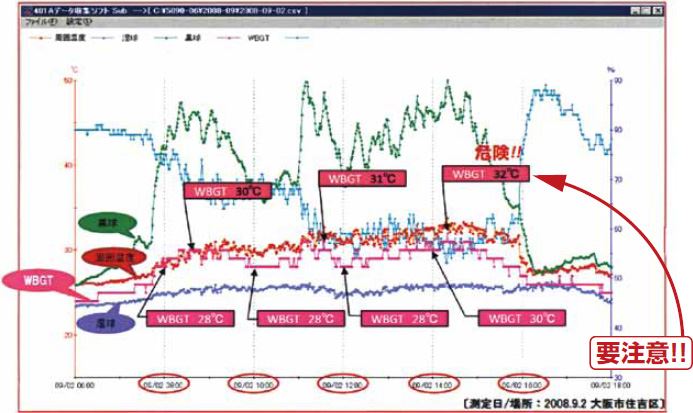

○熱中症予防は常時監視がポイント!!
WBGT値は、短時間でも気象状況により常に変化しています。

ポータブル計で定期測定した場合(○印)、熱中症危険度が高い時の測定が出来ないことがあります。
本実測データの場合、定期測定時間外にWBGT値が上昇しています。





                WBGTリアルタイム監視イメージ

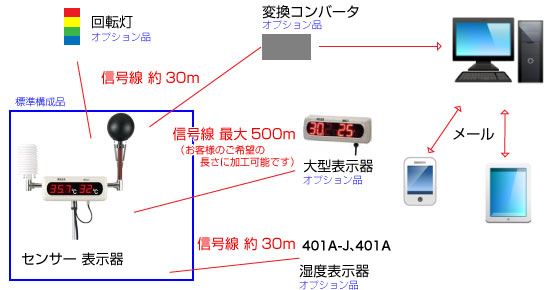

  接続例










  オプション:WBGT401Aソフトセット5891-115891-11

特長

  • ・周囲温度、湿球温度、黒球温度、WBGT、湿度の表示、グラフ化が可能です。
  • ・ソフトを起動している間は毎分記録し続けます。
  • ・ネット環境があれば警報メール、定時メールを送信できます。
※PCはお客様でご用意ください。
※スリープモードやシャットダウン中はデータが取れませんのでご注意ください
※ご選択いただいた商品タイプによって、オプションがつけられない場合がありますので、詳しくはお問い合わせください
※対応最新OS:Windows10



  よくある質問

設置場所は日陰か日向どっちに設置するべきですか?

Answer!

日陰と日向の設置場所に決まりはありません。作業する場所に合わせて設置してください。



屋外に設置しようと思うのですが、防水ですか?

Answer!

防水ではありませんので、屋根のあるところに設置をお願いします。




  仕様

型式 401A (通常タイプ) 401A-J (JIS対応タイプ)
   測定範囲  WBGT 0~50℃
周囲温度 0~60.0℃
相対湿度 10~90%RH
黒球温度 0~80.0℃(φ150mm黒球)
 湿球温度  周囲温度と相対湿度から算出
測定精度 WBGT ±1℃(10~35℃)
周囲温度 ±0.5℃(10~35℃)
相対湿度 ±3%RH(10~90゙%RH)
黒球温度 ±0.5℃(10~35℃)
WBGT計算式 屋内 :0.7×湿球温度+0.3×黒球温度
屋外 :0.7×湿球温度+0.2×黒球温度+0.1×乾球温度
(表示部下部スイッチで切替)
表示 周囲温度、WBGT  赤色LED(文字高45mm)
表示周期 2秒
オーバー表示 表示範囲の最小値または最大値で点滅
供給電源 AC100~120V
電源コード 約4.8m
使用環境 0~50℃、10~90%RH(結露なきこと)
保存環境 -20~70℃、10~95%RH(結露なきこと)
アナログ出力CH1 -  4~20mA(0~60℃)
アナログ出力CH2 - 4~20mA
(0~60℃/ 周囲温度、湿球温度、黒球温度)
(0~100%RH/ 湿度)
※使用時に何れか1点を指定
シリアル通信 - RS-485
 表示部取付方法  -  センサスタンド取付(一体型)
 センサーケーブル  -  一体型
 供給電源  AC100~120V  AC100V
 表示  周囲温度、WBGT  赤色LED(文字高45mm)  赤色LED

  構成品

標準構成品 WBGTセンサー、大型表示器、表示器取付金具(表示器装着)、センサースタンド、取扱説明書


  オプション


■WBGT401Aソフトセット 5891-115891-11
■WBGT警告灯 TC-693

※ご選択いただいた商品タイプによって、オプションがつけられない場合がありますので、詳しくはお問い合わせください
※対応最新OS:Windows10
