複合式エアラインマスク Z-AL-CMPA（シゲマツ）

複合式エアラインマスク Z-AL-CMPA（シゲマツ）

緊急時に空気ボンベから給気を受け、空気呼吸器として使用できます。

　送気マスクは、事業場、船舶、トンネル等の現場において、酸素欠乏空気、粒子状物質、有毒ガス・蒸気などを吸入するおそれがあるときに使用する呼吸用保護具です。通常はエアラインマスクとして使用します。
万一、その給気が途絶したような緊急時又は作業の必要に応じて、携行した高圧空気容器（空気ボンベ）から給気を受け、空気呼吸器として使用できる構造になっています。
機種名 複合式エアラインマスク
型番 Z-AL-CMPA
メーカー名 シゲマツ
お見積り請求はこちらお問い合わせはこちら


　 特長

● エア供給源の自動切換え装置付き
　通常は、プレッシャデマンド形エアラインマスクとして使用します。
　エアライン供給圧力が0.2MPa以下になると、自動的に、緊急脱出用ボンベからのエア供給に切り替わります。


● 3つの警報機能
  • ・エアライン供給圧力が低下（約0.3MPa以下）すると、ホイッスルで警報を発します。
  • ・エア供給がボンベに切り替わると、吸気に合わせて面体と腰バンド間の中圧ホースを振動させて警報します。
  • ・さらに、ボンベの残圧が、約6MPa以下になると、ホイッスルで警報します。


● 軽量小型の緊急脱出用ボンベ 約：1.4 kg
　使用可能時間：約5分（呼吸量35L/min、満充てん圧力19.6MPa）

エア供給図

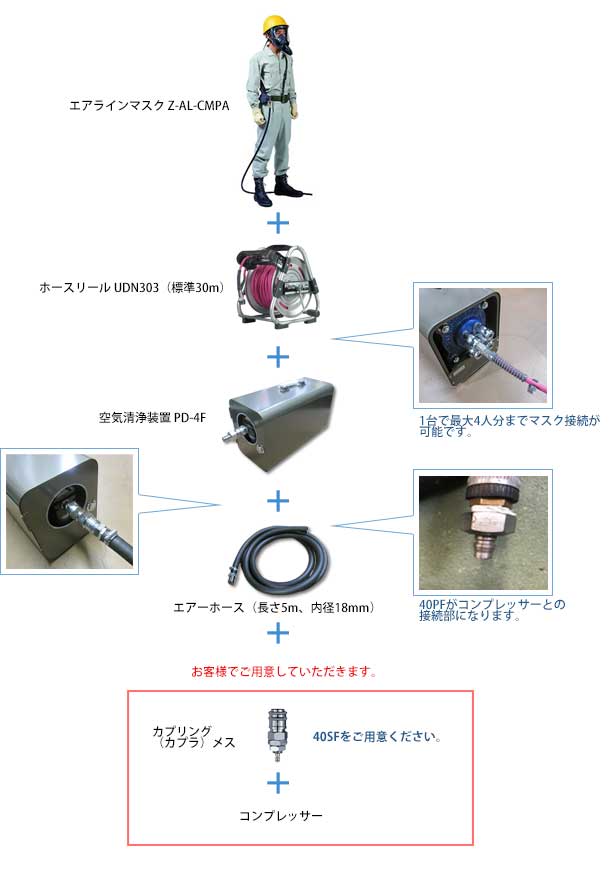

組合せ図



コンプレッサー選定時の注意点

  • ・圧力が0.4～0.6Mpa以下にならないこと。
  • ・オイルミスト・粉塵・水分を排出空気に含まないこと
  • ・空気量の目安…1人＝110リットル/分、2人＝220リットル/分、3人＝330リットル/分、4人＝440リットル/分
    　この供給量があれば、どのコンプレッサーでも問題ございません。
  • ・エアーホース接続部分は40PF(接続口：オス)です。お客様は、40SF(接続口：メス)をご準備ください。
  • ・医療用でオイルフリーのコンプレッサーをお選びください。



　自動切替装置概要

自動切替装置




　用途

　石油化学プラント・製鉄所・半導体工場・製薬工場 等



　注意事項

　プレッシャデマンド形エアラインマスクの使用圧力範囲は、0.4～0.6MPaです。この範囲以外の圧力では、使用しないでください。


　 仕様

● エアラインマスク本体
種類 エアラインマスク
製品名 Z-AL(CS)-CMPA
形式 プレッシャデマンド形複合式
面体等の品番 ZCS
ホース(内径/外径) 耐圧ゴムホース（φ8.5/12.5）
標準ホースの長さ 30m
ろじん器等 PD-4(定置式ろ過筒)、PD-4F(空気清浄装置)
　※コンプレッサーをご用意ください。　緊急時の空気ボンベ付

● ナラシマキエヤリール
ホース 編糸補強1Bブレード入ソフトポリウレタン樹脂　内径8.5×外径12.5mm
常用圧力 1.5MPa(15kgf/cm2) ※20℃のとき
ホース金具 一 次側：HPP-3Pパージプラグ
二次側：HRC-3Sワンタッチロックカプラ
寸法 364.5×330×402mm
重量 7.0kg

● 空気清浄装置（オプション）
品番 PD-4F
最高仕様圧力 0.9MPa(9.2kgf/cm2)
コンプレッサー側接続口ネジ寸法 G3/4(PF3/4)
取出口ネジ寸法 G1/4(PF1/4)
質量（圧力計付） 約21.5kg
寸法 220×300×530mm



　 構成品

標準構成品 面体、ベルト一式（空気容器付属）、ナラシマキエアリール、中圧ホース、取扱説明書



　 オプション品

オプション品 空気清浄装置
