ストラクチャスキャン SIR-EZ LXT（GSSI社）

ストラクチャスキャン SIR-EZ XT（GSSI社）

NETIS登録番号：CB-160009-VE

SIR-EZ XT従来の性能はそのままに、シンプル機能タイプが新登場！探査深度約600mm / 周波数：2700MHz

　鉄筋探査だけでなく、非金属管（電線管、配線、塩ビ管）、厚み、空洞、クラック、土砂化なども探査可能です。
機種名 ストラクチャスキャン
型番 SIR-EZ LXT
メーカー名 GSSI社
お見積り請求はこちらお問い合わせはこちら

　 特長

○あらゆるシーンでの測定を可能に

コンクリート内部探査深度：60cm
比誘電率設定範囲：2～20 ※従来品:4～12
荒い路面も測定簡単：車高8mm （アンテナ底面と測定面）

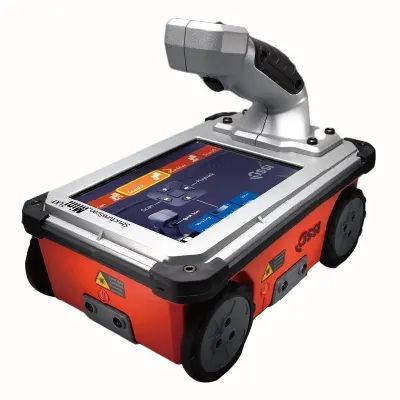

ストラクチャスキャン SIR-EZ XT

○頑丈でコンパクトなデザイン

過酷な使用に耐え得るキャビネットを新たに開発。粉塵や雨天等の環境の悪い現場でも安心して使用可能。（IP-65）


○高解像度アンテナ

SIR-EZシリーズ最高周波の2,700MHzアンテナを装備！
ストラクチャスキャン SIR-EZ XT



○高解像度画面

最先端の6.5インチ高解像度スクリーン（画像表示幅従来より1.5倍！）
操作ボタンのシンプル設計＆タッチパネルにより操作性が向上




　 探査対象

●コンクリート内部探査
壁、床、天井等内部の金属と非金属の位置

●状態評価
修復計画のためのコンクリート状態把握

●建造物検査
橋、記念碑、壁、塔、トンネル、ベランダ、ガレージ、デッキ

●鉄筋かぶり厚

●コンクリート厚、土間コンクリート厚

●床版厚さ測定

●床版土砂化

●空隙探査（ジャンカ・クラック・ひび）

●電線管・塩ビ管・配線

●アスファルト舗装厚

●橋梁、鉄道、トンネル、空港、重要施設（原子力発電所など）

●交通安全施設（高欄など）

●河川管理施設（水門・樋門・樋管）削孔位置探査、空洞探査等

　 エクステンションポール （オプション）

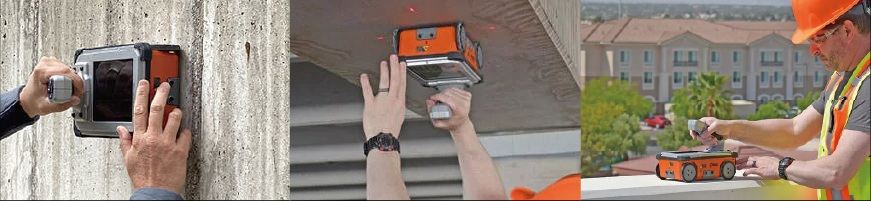

道路、壁の検査に最適な遠隔操作ボタン付きエクステンションポール（延長ポール）ハンドル着脱機能により、専用エクステンションポール(手元操作機能付き)が取付可能。 地面、壁面、高所探査が容易に。

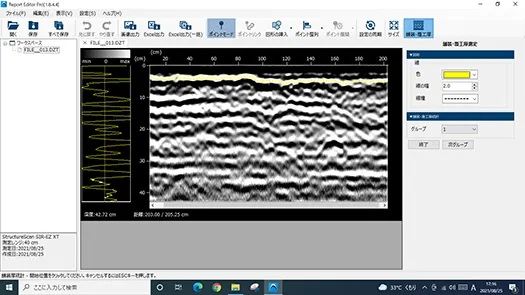

　 報告書作成ソフト Report Editor Pro（舗装・覆工厚付） （オプション）

●報告書作成アプリ

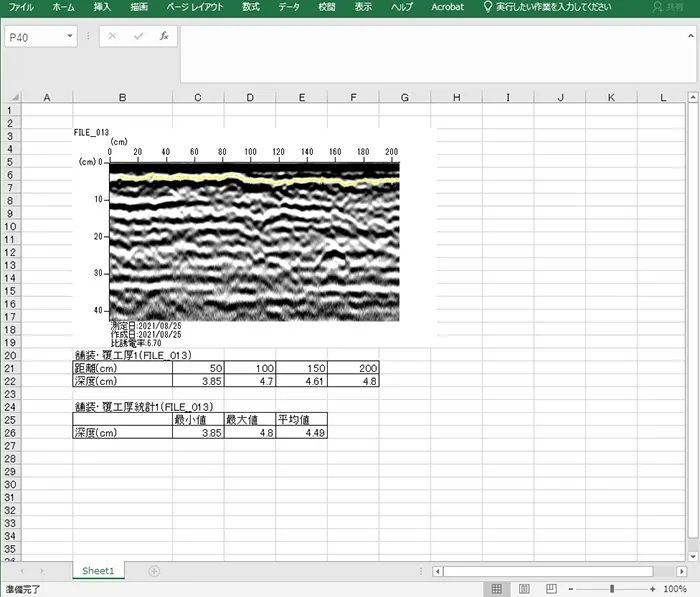

オプションでデータ書き出し&報告書作成アプリ(SIR-EZ用レポートエディタ　ReportEditorP(A)で、 面倒な舗装厚報告書の作成や、計算も自動でエクセルデータを作成いたします。





　 ハツリ作業安全装置 SHL （オプション）　

○レーザー光でハツリ深さを可視化


レーザー光で深さ方向に掘削ライン（ハツリ深さ）を可視化します。 レーザー光の掘削危険ライン、限界ラインをギリギリ見えるようにハツることで、鉄筋、配管に当たることなく、ハツリ作業・工事を進めることが可能です。

単品でのレンタルも可能！【ハツリ作業安全装置 SHL】




　 仕様　

○本体
製品名 ストラクチャスキャン
型式 SIR-EZ LXT
測定方式 電磁波レーダ方式
測定対象物 鉄筋（金属）、配線、塩ビ管・CD管・PF管（非金属管）、電線管、空洞、コンクリート厚、アスファルト舗装厚、トンネル覆工厚等
測定深度 最大約600mm
測定レンジ設定 10,20,30,40,50,60cm
アンテナ中心の周波数 2.7GHz（2,700MHz）
比誘電率設定範囲 2～20
測定距離（一回の走査） 無制限
※ メモリ残量によります。
最大走査速度 約3m/s(従来品の約8倍)
データ保存 内蔵メモリ14.5GB
外部接続・出力 PC（専用ソフト必要）、PNG画面保存、USB
電源 バッテリー駆動（2.5時間但しLED低照度）
※充電器にはバッテリーリフレッシュ機能付き
寸法 約157(W)×184(H)×236(D)mm
重量 約1.8kg（バッテリー装着時）
車高 8mm
表示のサイズ 6.5インチ
ディスプレイ解像度 1024×768
使用温度 -20℃～40℃
保存温度 -20℃～60℃
相対湿度 95%以下
保護等級 IP65


○Report Editor Pro（オプション）
※インストールするには、以下のPC環境が必要です。
CPU 1GHz以上の32ビット(x86)、または、64ビット(x64)
RAM 1GB RAM(32ビット)、または、2GB RAM(64ビット)
ハードディスク領域 16GB(32ビット)、または、20GB(64ビット)
グラフィックスデバイス WDDM1.0以上のドライバーを搭載したDirectX9グラフィックスデバイス
OS Microsoft Windows 10、または、Windows 8.1、Windows 7 (日本語版)
必要なアプリケーション Microsoft Excel 2016、または、Excel 2013、Excel 2010、Excel 2007
PDFを表示可能な関連付けされたアプリケーション
推奨システム
CPU 2コア以上の64 ビット
RAM 4GB RAM


○ハツリ作業安全装置 SHL（オプション）
仕様項目 緑ライン 赤ライン
光源 可視光半導体レーザー532nm 可視光半導体レーザー635nm
モジュール数 CONE Module1個 4個
レーザー出力 クラス2M クラス1M
レーザーライン：1mW 以下
自動補正機能 電子水準センサー方式
制御機能 モーター制御方式
レーサーライン指示精度 度 ±1mm/7m
水平ライン距離 ±2mm/30mm
電源 リチウムイオンバッテリー（3400mAh）
連続使用時間 緑ラインのみ点灯:約11時間 赤ラインのみ点灯：約22 時間
2色ライン点灯：約8時間
サイズ/重量 110mm×134mm / 1.4kg（バッテリー含む）
動作温度範囲 -5℃～+40℃


　 構成品

標準構成品 本体、 ハンドストラップ、 バッテリー×4、 充電器、 ACアダプターセット(充電器用)、 グリッドシート(30×30㎝)、 グリッドシート(60×60㎝)、 USBメモリ、 ハンドル脱着工具、 取扱説明書、 収納ケース


　 オプション品

オプション品 エクステンションポール、エクステンションポール専用軽量ケース
Report Editor Pro（CD-R、USBドングルキー、取扱説明書）
報告書作成ソフト Report Editor Pro アスファルト舗装厚管理機能付き（CD-R、USBドングルキー、取扱説明書）
ハツリ作業安全装置 SHL（本体、バッテリー、三脚、ACアダプタ、収納ケース）
