1周波RTKGNSS受信機スターターキット RTF300（アカサカテック）

　 スターターキット内容

• ・RTF300受信機
• ・AR170アンテナ
• ・GNSSアンテナケーブル1.2m
• ・計測用タブレット
• ・計測用アプリ「Smart-Mate」
• ・バイポッドポールセット
• ・専用収納ケース

ネットワーク構成図

　 RTF300受信機

簡単・センチメートル級精度の測位性能

　GNSSに関する専門知識や、追加機材などなくても、RTF300単体でセンチメートル級精度（2.5cm）の測位を
　実現します。

LTE通信モジュールを搭載

　シンプルな構成でRTK測量が実現でき、測位した位置情報のクラウドへの展開を容易にします。


● 構築するアプリ次第で様々な用途に対応
　「定期的に位置情報をクラウドに送信する」や「設定したエリアへ進入、退出した際に自動で位置情報をクラ
　ウドに送信する」などカスタム設定を行うことで、様々な用途・動作に対応することができます。

測位モード

　RTF300は、補正データをインターネット経由で受信し単体で動作する「VRSモード」、HDT280を基地局・RTF300を移動局として動作する「基地局モード」
　の2モードで動作します。

• ・VRSモード
  　　RTF300に内蔵のLTE通信モジュールでインターネットに接続し、補正データ配信センターから配信される補正データを受信することで1周波RTK-GNSS
• 　　測位を実現します。
• ・基地局モード
  　　基地局として設置したHDT280の受信データを、補正データとしてRTF300に配信することで1周波RTK-GNSS測位を実現します。
• 　　基線局（基地局−移動局間の距離）は10kmまで対応します。

アタッチメントによりスマホと一体化

　本体アタッチメントを付属のスマホに取り付けることで、RTF300とスマホを一体化します。
　ポールに取り付け測量用途で利用する場合に、余計なクレードルなどなくスマートに操作を行えます。

防水防塵、電池駆動

　RTF300は、コンクリートフロア1.5m落下に耐える衝撃に耐えるIP65の防水防塵性能を備えています。
　また、一般的な単3電池および、充電式ニッケル水素電池で約4時間の連続動作が可能です。急なバッテリー不足で業務を妨げません。

LTE、Wi-Fi、Bluetooth(R)、シリアルなど多彩な通信ポート

活躍する業種・用途

• ・土木建設・海洋工事
  　　ICT土工測量、i-Constructionにおける転圧重機、ブルドーザー、バックホウ、クレーン、起重機船等の建設機械の施工ガイダンス・
• 　　マシンコントロール・施工記録・誘導
• ・インフラ（電気・ガス・水道・道路・鉄道・橋梁等）
  　　公共構造物の資産管理、埋設物への位置誘導、メンテナンス記録などにおける測量
• ・不動産業
  　　土地管理における測量
• ・各種調査業
  　　農地、山林、水産、環境関連の各種調査業務
• ・農業、林業
  　　農業機械、林業機械ガイダンス、マシンコントロール等

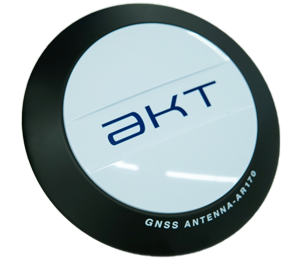

　 AR170アンテナ

優れたマルチパス耐性をもつ1周波マルチGNSS対応アンテナ

　不要な干渉信号を防ぐ測量級の防水アンテナで、陸上や海上でのアプリケーションを高精度でサポートするように設計されています。

AR170アンテナの特徴

• ・堅牢で耐環境性を持つ構造
• ・独自のアンテナ設計により、さまざまな運用目的に柔軟に対応
• ・防水性能（IP67）
• ・GPS、GLONASS、Galileo、BeiDou、QZSSをサポート
• ・高速初期化のため、複数衛星システムのL1周波数に対応

アプリケーション

• ・地理空間測量
• ・AVL（車両位置自動特定）
• ・単一周波数RTK測位
• ・車両追跡
• ・セキュリティ監視
• ・精密誘導
• ・マシンコントロール

　 測量アプリ「SmartMate」、測量クラウド「regolith」

スマートフォンアプリ「SmartMate」および測量クラウド「regolith」を使用することで簡単にワンマン測量、クラウドで測量データ共有が可能

　計測モードは一般単点・逆打単点・測線単点から選択ができます。
　計測したデータは、regolithにアップロードし、GoogleMaps、CADデータのレイヤと重ね合わせ、ライン・点群・ポリゴンなど用途に応じたデータを管理でき
　ます。

• ・起工測量や出来形測量において、簡単なタッチ操作で高精度な位置出しを行うことができます
• ・難しい設定はなく、電源入れればすぐに作業を開始できます
• ・「単点計測」、既知座標に誘導する「逆打計測」、測線に誘導する「測線計測」の測量モードを搭載
• ・測量データは、自動的にクラウドで同期。「regolith」上で測量結果の確認ができます

　　
　　計測モード切替　　　　　　　　　　　　　　逆打単点　　　　　　　　　　　　ポリゴンデータの作成


測量クラウド「regolith」画面

　 仕様

● RTF300受信機

受信信号	GPS L1 C/A、GLONASS L1、BeiDou B1
精度	RTK 2.5cm + 1ppm (x 基線距離)
受信チャネル数	72チャンネル
コールドスタート時間	60s (ただし受信環境に依存)
更新レート	1Hz、5Hz
OS	Windows10 IoT Core
CPU	Qualcomm Snapdragon 410cARM Cortex A53 core 1.2GHz
メモリ	RAM : LPDDR 1GB, ROM : eMMC 8GB
表示機能(LED)	バッテリー状態、LTE通信状態、GNSS受信状態、Wi-Fi状態BLE通信状態
対応無線規格	Wi-Fi : IEEE802.11 b/g/n, Bluetooth : BT4.0(BR/EDT +BLE)
インターフェース	RS-232c シリアルポートRS-422 シリアルポート
外部電源範囲	DC : 6V 〜 36V
電池稼働時間	4時間
防塵・防水保護等級	IP65 (専用キャップで覆われている場合)
動作温度範囲	-20℃〜60℃
湿度	非凝縮相対湿度95%
耐衝撃性能	コンクリ−トフロア1.5mの高さの落下
寸法	110mm(W) x 142mm(H) x 40mm(D)
重量	341g（受信機本体のみ・重量は電池を含まず）

● AR170アンテナ

電気的仕様
衛星周波数	1559-1610 MHz
GNSS受信	GPS L1、GLONASS G1、BeiDou B1、Galileo E1、SBAS、L-band、QZSS
偏波	右旋円偏波
絶対利得＠頂点	+4 dBic（標準）
軸比	3.0 dB（標準）
VSWR (電圧定在波比)出力	1.5 dB（標準）
帯域幅@リターンロス≦-10dB	≧ 51 MHz
LNA（低ノイズ増幅器）ゲイン	31 dB（標準）
雑音指数	2.4 dB（最大）
供給電圧	3〜5V DC
消費電流	6.9 mA （標準）
VSWR (電圧定在波比)出力	2.0（最大）
出力インピーダンス	50Ω
環境条件
動作温度	-40℃〜+ 80℃
保存温度	-40℃〜+ 85℃
相対湿度	+ 40±2℃、90〜95％R.H
防水性能	IP67準拠
物理条件
寸法	直径：140mm 高さ：49mm
重量	345.4g
コネクタ	TNC（メス）
マウント	5/8 inch メスねじ

　 構成品

標準構成品	取扱説明書、1周波GNNSSアンテナ、1周波GNSS受信機、Smart Mate タブレット、タブレット充電器、SIMスロット治具、アンテナケーブル　50cm、通信・電源ケーブル、収納ケース、カーボン製2脚、カーボン製RTKポール、ポール取付アダプタ、ポール関連収納袋3種
