超高深度探査アンテナ 200HS(GSSI社)

次世代ハイパースタッキングアンテナ

 従来アンテナより探査深度能力が2倍のアンテナとWindowsタブレットのセットです。深層部にある配管、空洞、地盤調査に!地下水面マッピング、岩盤調査・分析、地層学、水深測量、空洞調査、ガス管・水道管などの検出、考古学的調査に活用できます。

機種名 超高深度探査アンテナ
型番 200HS
メーカー名 GSSI社


  特長

GSSI社のGS(超高深度・地質調査)シリーズの低周波アンテナが登場!

 200HSアンテナは、GSSI社の中周波システムや高周波システムで実現されている高い分解能を備えつつ、極めて深い探査深度を必要とするGPR(地中レーダー)
 応用分野に対応した、最新式のアンテナです。
 GSSI社のHyperStacking(R)(HS)技術が使用されており、驚くほど高いデータ収集速度と極めて高いレベルのノイズ耐性が実現されています。

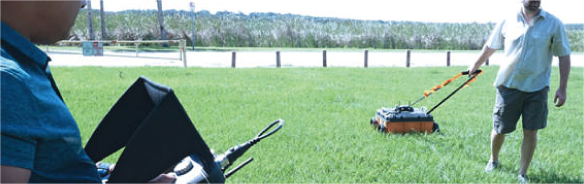

 200HSアンテナは、現実のフィールド条件を考慮して設計されています。


● アンテナ⇔タブレット ワイヤレス接続
 200HS はワイヤレスで通信することが可能!また、Wifi がつながらない環境では有線で操作することが可能。



● 新ソフトウェアが付属

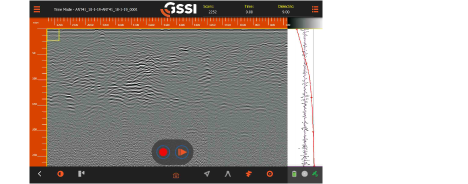

 付属のWindowsタブレットには新ソフトウェアがインストール済み。

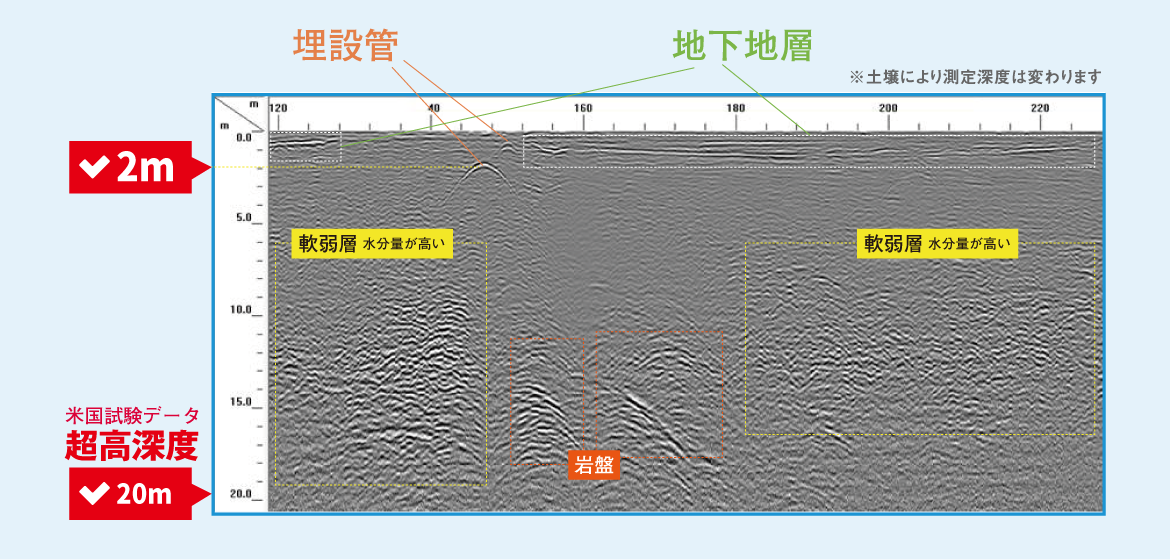

  探査例

 信号対雑音性能が改善され、従来アンテナより高解像度データの探査深度能力が2倍に。
 高深度であっても埋設管や地下地層、岩盤などの状態が判定可能です。




  報告書作成支援ソフトウェア ReportEditor GPR(オプション)

特長

 ユーティリティスキャン スマート&200HS アンテナに対応した、地中レーダー用報告書作成ソフトです!
 パソコン上で地中レーダーの波形も高速表示が可能!誰でも簡単にご使用いただけます。

 比誘電率・ゲイン調整、背景消去(ノイズ消去)、画面比率調整、ポイント機能、表示色変更などストラクチャスキャン SIR-EZシリーズのレポートエディタシ
 リーズと同様の機能が利用可能です。

  • ・軽快な動き、波形データも高速表示!
  • ・windows10対応
  • ・比誘電率ゲイン調整、背景消去(ノイズ消去)、画面比率調整、ポイント機能、表示色変更、Excel出力機能など
     Report Editorシリーズと同様の機能が利用可能
  • ・長いデータを分割取り込み、出力が可能に

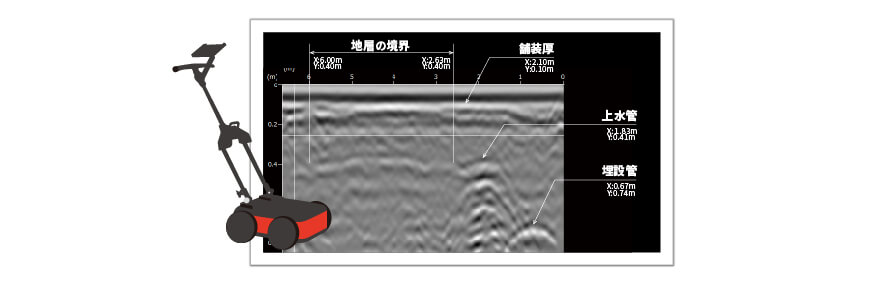

  • ・埋設管などの山形波形の判定アシスト機能あり(アシストカーブ)



【新機能】ハイパボーラアシスト機能(補助カーブ機能)を用いて配管位置を判定!

● 配管(埋設管)位置特定がより簡単に!直感的に!
 山形波形判定アシスト機能を搭載!
 比誘電率・深さに合わせて山形波形(カーブ)が変化し、判定が難しい波形や、配管・埋設管の位置特定に活躍する新機能です。


比率調整

 簡単に比率も変更可能です。


ゲイン調整

 スマート本体と同様に、ゲインレベル・表層ゲイン・深層ゲインの3つからゲイン(画像データの濃淡)を調整可能です。


寸法線・引出線機能

 波形データに寸法線・引出線を挿入できる機能です。




  よくある質問

オプションのソフトウェアは、付属しているタブレットPCで使用するものですか?

Answer!

オプションの【報告書作成支援ソフトウェアReportEditor GPR】は、お客様のお手持ちのPCにインストールして使用していただく商品となります。
付属のタブレットPCにはあらかじめ計測用のソフトウェアがインストールされていますが、帳票を作成されたい場合は、PCをご用意いただいたうえで、オプションのソフトをご使用ください。




  仕様

製品名 200HSアンテナ
測定方式 電磁波レーダ方式
周波数 200MHz
深度レンジ ~1500m
最大探査深度 約21m(理想的な土壌条件の場合に実績あり)
動作温度範囲 -20°C~40°C
寸法 64.8x64.8x34.3cm
重量 約17.9kg(タブレット含まない)
保護等級 IP65
振動耐性 Mil-STD-810G Method 514.6C Category 9
データフォーマット RADAN (.dzt)
スキャン密度 ユーザーが選択可能
動作モード 距離ベース(距離計/エンコーダ使用)、時間ベース(連続)またはポイントベースのデータ収集
標準のリアルタイムフィルター 垂直方向: IIR ローパスフィルター、IIR ハイパスフィルター
水平方向: IIR 累積フィルター、IIR 背景ノイズ除去フィルター
高度なリアルタイムフィルター マイグレーション、地表面位置の追跡、信号対雑音比のフロア追跡、ノイズバンド除去、ヒルベルト変換
タブレットPC Panasonic タフパッドを採用



  構成品

標準構成品 200HSアンテナ、牽引ハンドル、HSモジュール、アンテナ(HSモジュールWi-Fi接続用)×2、エンコーダー(モデル620SW)、ケーブル(HSモジュール有線接続用)、リチウムイオンバッテリー×2、タブレットPC、タッチペン、充電器、ACアダプタセット(バッテリー充電器用)、ACアダプタセット(タブレットPC用)、USB、取扱説明書、収納ケース



  オプション品

オプション 報告書作成支援ソフトウェア ReportEditor GPR、プロテクトキー、収納ケース
 ※対応最新OS:Windows10
