工業用ビデオスコープ IPLEXGX　Φ6mm10m（オリンパス）

　 特長

薄型ボディの新定番

　ハイエンド機種に迫る機能・画質を備えながらも、コンパクトで操作も簡単。幅広い現場のニーズに応える、フレキシブルな多目的ビデオスコープ

使いやすく高機能。だから効率アップ

　機能性と使い勝手を高次元で両立し、効率的な検査を実現します。

さまざまな現場をこれ一台で

　挿入部や光源ユニットを検査対象に合わせて簡単交換。
　タービン検査やプラントメンテナンス、製造部品検査など、活用シーンがさらに拡がります。

　 機能

● 細部のキズも発見しやすい大型モニター
　大型8インチLCDモニター搭載。 バックライトの明るさアップで見やすく、検査効率が高まります。


● 疲れにくい軽いタッチの湾曲操作

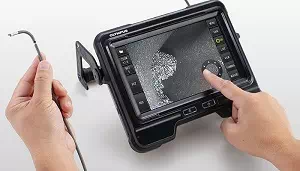

● スピーディな検査を直感的に行えるタッチパネル
　大型モニターのタッチパネルでは、コントローラーのボタンと同じ操作が可能です。直感的に素早く操作できるので、検査時間の短縮に貢献。

　湾曲操作もタッチパネル上で行えます。


● 検査の精度を高めるクリアな高画質

● 明るいLED光源
　新開発のLED光源で、明るさが従来比約30%アップ*。
　広い空間の観察も容易に行えます。*IPLEX RX比

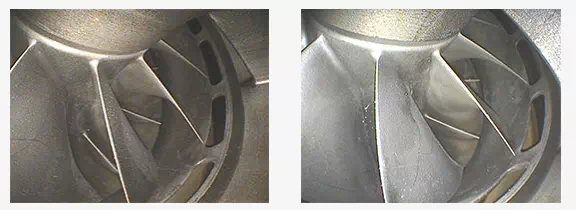

【比較】従来機種（IPLEX RX、WiDERなし）とIPLEX GX、WiDERあり

● 独自の画像処理WiDERで明るさ補正
　オリンパス独自の画像処理技術WiDERが白とびや黒つぶれを抑え、なめらかな階調の画像を提供します。


● ノイズの少ないクリアな画像
　独自の画像処理技術で、明るさが不足しがちな広い空間でもノイズの少ないクリアな画像が得られます。

【比較】従来機種（IPLEX RX/RT）とIPLEX GX

● 滑らかな映像
　秒間60フレームの画像取得により、動きのある被検体の観察や記録が滑らかな映像で行えます。

【比較】従来機種（IPLEX RX/RT）とIPLEX GX

● スマートな記録性

　　動画撮影中に静止画の記録が可能
　　　動画を撮影している最中でも、ボタン操作ひとつで静止画が記録できます。
　　　従来のように動画撮影を一旦中断してから静止画を撮影するという手間がありません。

　　録画中のインデックス指定が可能
　　　録画中に任意の点を指定して、再生時にその箇所の頭出しができます。

　　「もしも」に備えた録画機能
　　　万が一の録画漏れを防ぐため、電源を入れると自動的に30分サイクルの録画を開始するよう
　　　設定できます。

● タッチパネルで高度な計測機能
　精密な三次元座標で対象を計測するステレオ計測機能を装備（オプション）。

　また、簡単な操作で計測が可能なスケーラー計測機能を標準搭載。大画面のタッチパネルで計測点指定などの操作が素早く行えます。


● レポート作成を短時間で

　　InHelp検査支援ソフトウェアを使うことで、検査後のレポート作成時間を大幅に短縮できます。
　　検査時のデータを基に、データの自動振り分け・選択ができます。

　　・ビデオスコープ上で：
　　　　検査工程に合わせてカスタマイズした作業フローに沿って、画像などの検査データを簡単
　　　　に整理、保存できます。
　　・PC上で：
　　　　取得した検査画像や動画を任意に指定するだけで、カスタマイズしたテンプレートに合わ
　　　　せて素早くレポートを作成。レポート作成にかかる時間を大幅に短縮します。

● その他の機能

• ・4重構造の耐久性に優れた挿入部
• ・パルス発光による自動調光でハレーション低減
• ・150分の長時間バッテリー駆動

　 仕様

● スコープユニット

型番	IV96100G
挿入部	【外径】Φ6.0mm 【有効長】10.0ｍ 【外装】特殊強化加工タングステンブレード 【軟性部構造】挿入部先端に行くに従って徐々にやわらかくなるTapered Flex方式 【温度センサー】2段階高温警告
湾曲部	【湾曲角度（4方向）】90° 【湾曲操作】TrueFeel方式によるジョイスティック電動湾曲操作 ベースユニットタッチパネルによるファインモード電動湾曲操作
重量	1.66kg
光源	【照明方式】LED照明

● ベースユニット

型番	IPLEX GT
重量	1.77kg
寸法	外形：241 × 190 × 70mm（W × H × D） 　突起部含まず ケース：375 × 525 × 243mm（W × H × D） 航空機内持込可能
ディスプレイ	8インチ　デイライトビュー広視野角WVGA 静電容量方式タッチパネル　5ステップLCDバックライト調整付
電源	【AC駆動】100V～240V、50/60Hz（付属ACアダプター使用のこと） 【DC駆動】10.8V（付属バッテリー使用のこと） バッテリ使用可能時間：約150分
出力端子	HDMI端子 TypeA HDMI 1.4準拠
ヘッドセット端子	Φ3.5mm 4極ミニプラグに対応　CTIA準拠
ライブ画像ストリーミング	USB端子（TypeA）に推奨USB無線LANアダプタ装着のこと
スコープユニット交換機能	同一の外径・挿入長のスコープユニット間でのみ交換可能

● 画像処理機能

ズーム/明るさ調整機能	5倍デジタルシームレスズーム、16ステップデジタル明るさ調整
ゲイン調整機能	Auto
タイトル入力機能	半角英数字、または半角カナ30文字以内
画像表示機能	ライブ画像を左右反転、上下反転、180度回転表示可能

● 画像記録機能

記録メディア	【通常記録用】SDHC（付属SDHCカードで品質保証）
プリントスクリーン機能	ズーム、ブライトネス、日付/時刻、タイトル、光学アダプター、OLYMPUSロゴ、各種セッティング項目を画像に上書き可能
サムネイル画像表示	記録されている画像を最大9枚表示
静止画像記録	【解像度】H768 x V576（Pixel） 【記録方式】JPEG圧縮
動画記録	【解像度】H768 x V576（Pixel） 【記録方式】MPEG 4 AVC/H.264 Baseline Profile準拠で記録。 Windows Media Player 12以降で再生可能 【フレームレート】60fps / 30fps

● 計測機能

スケーラー計測	基準長を使い、対象物長さを測定可能

● 使用環境

使用温度	【挿入部】-25℃～+100℃（空気中）、10℃～30℃（水中） 【挿入部以外】バッテリー使用時　-10℃～+40℃（空気中の外気温） ACアダプター駆動時/バッテリー充電時　0℃～+40℃（空気中の外気温）
使用環境湿度	15～90%RH（相対湿度）
耐液耐性	マシン油、軽油、5%塩水が付着しても支障なし
防塵・防水・防滴耐性	【挿入部】防水構造。光学アダプターを装着した状態で、水中での使用が可能。 耐圧水深：IV96 10m 【挿入部以外】IP65準拠（全てのカバーやドアを閉じた場合）水中では使用できません。

● MIL-STD適合性

振動試験	MIL-STD-810G、METHOD 514.7、Procedure I（一般的な振動試験）
1.2m落下試験	MIL-STD-810G、METHOD 516.7　Procedure IV（輸送落下試験）
降雨試験	MIL-STD-810G、METHOD 506.6、Procedure I（暴風雨試験）
耐湿性試験	MIL-STD-810G、METHOD 507.6、　Procedure II
塩水噴霧試験	MIL-STD-810G、METHOD 509.6
防塵試験	MIL-STD-810G、METHOD 510.6、　Procedure I （風塵試験）
凍結雨試験	MIL-STD-810G、METHOD 521.4
爆発性雰囲気試験	MIL-STD-810G、METHOD 511.6、　Procedure I （爆発性雰囲気での操作試験）
電磁波試験	MIL-STD-461G、RS103 Above decks

● 光学アダプター仕様

	AT120D/FF	AT120S/NF
光学系	【視野角】120° 【視野方向】直視 【観察深度】19～∞mm	【視野角】120° 【視野方向】側視 【観察深度】1～25mm
先端部	【外径】Φ6.0mm 【先端硬質部長】18.8mm	【外径】Φ6.0mm 【先端硬質部長】Φ6.0mm
オイルクリアリング	適応	ー

● 工業用内視鏡用コイル（オプション）

外形	φ13mm
外形公差	±0.3
材質	SUS304（JIS）
全長	9.5m
全長公差	±50mm
コイルの向き	右巻き（密着巻き）

　 構成品

標準構成品	ベースユニット、SDHCカード、microSDカード、ACアダプターセット、バッテリー×2、充電器、ACアダプターセット(充電器用）、HDMIケーブル、挿入部固定ベルト、取扱説明書（IPLEX G）、収納ケース、出荷前外観写真

　 オプション品

オプション	工業用内視鏡用コイル
