工業用ビデオスコープ IPLEX NX φ6.0mm 7.5m（オリンパス）

工業用ビデオスコープ IPLEX NX φ6.0mm 7.5m（オリンパス）

スコープは外径φ6.0mm有効長7.5mの極細タイプ。

　高画素の撮像素子、高輝度レーザーダイオード光源、画像処理技術および独自のレンズとのシナジーにより、大空間でも明るく高精細な画像を提供します。
機種名 工業用ビデオスコープ
型番 IPLEX NX φ6.0mm 7.5m
メーカー名 オリンパス
お見積り請求はこちらお問い合わせはこちら

特長

「圧巻」高品質な画像で鮮明に視覚化

　明るく鮮明な画像を提供するIPLEX NXは視覚検査において、その高品質な画質により、問題のある箇所や障害エリアを明確に特定できるため、検査者は正しい判断を下すことができます。

● 圧倒的な高画質と明るさ

　改良された高解像度CCD技術、超高輝度レーザーダイオード光源、そして革新的なPulsarPicTMプロセッサーにより、圧倒的な高画質と明るさを実現。広いエリアでも検査対象を明るく照らしだします。また、クリアタイプのデイライトビューモニターの採用により、日差しの強い屋外の検査でも鮮明な画像観察が可能です。

圧倒的な高画質と明るさ圧倒的な高画質と明るさ



● ノイズリダクション（NR)アルゴリズムの制御

　光沢ある物体の表面に発生しやすい偽色や、低輝度映像で多いランダムノイズなどの映像ノイズは詳細な観察の障害になります。そこで新“PulsarPicTM”はIPLEX NXに最適なチューニングを施した最新のノイズリダクション (NR)アルゴリズムを搭載し、様々な検査環境においてノイズの少ない映像を提供できるようになりました。





● 大画面タッチスクリーンモニター

　IPLEXシリーズ最高の画質を、8.4インチ大型タッチスクリーンで表示します。IPLEXシリーズ最大の8.4インチのモニターを採用。従来の6.5 インチモニターと比較し、面積で1.7倍大きい倍率の映像を見ることができます。また、クリアタイプのデイライトビューモニターの採用により、日差しの強い屋外の検査でも鮮明な画像観察が可能です。

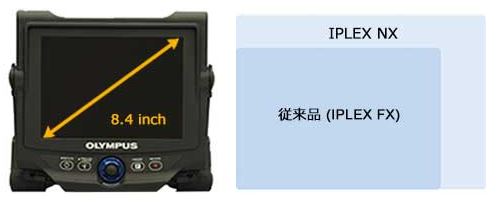

イメージサイズの比較
イメージサイズの比較



● 「実証」IPLEX　NXの高品質画像

　スピーディかつ正しい検査のために。IPLEX NXの高品質な画像にはオリンパスの確かな技術の裏付けがあります。暗い場所や照り返しの強い場所、そして広い空間であっても、不具合を見逃しません。





検査効率

　操作がシンプルで簡単なIPLEX NX。多種多様の技術により、快適な操作性を実現。長時間に及ぶ検査での疲労も低減されます。



　 仕様


● 工業用ビデオスコープ

スコープユニット
スコープ型番 IV9675N
挿入部 外径 φ6.0mm
挿入部有効長 7.5m
外装 特殊強化加工タングステンブレード
軟性部構造 挿入部先端に行くに従って徐々にやわらかくなるTapared Flex蛇管
光学系 視野角、視野方向 光学アダプターにより変更。ステレオ計測用のアダプターも装着可能
光源 照明方式 超高輝度レーザーダイオード
湾曲部 湾曲角度 (4方向) 150°
湾曲操作 TrueFeel方式によるジョイスティック電動湾曲操作
ベースユニット
外形寸法 320(W) x 310(H) x 180(D)mm
質量 3.9kg
7.6kg (バッテリー、SDHCカード含む)
LCD液晶パネル 8.4型 (インチ) TFT、デイライトビュー、クリアータイプ、タッチスクリーンLCD
入出力端子 入力端子 S-ビデオ
出力端子 VGA
USBコネクター A端子、USB準拠
電源 AC駆動 100V～240V50/60Hz (ACアダプター接続による)
DC駆動 14.8V(指定バッテリー装着による)
バッテリー駆動時間 約100分 (新品バッテリー使用時の参考値)
記録媒体 SDHCカード、USBメモリー (静止画記録のみ)
静止画記録 解像度 H1024 x V768 (Pixel)
記録方式 JPEG圧縮(Exif2準拠)で記録。
動画記録 解像度 H1024 x V768 (Pixel)
記録方式 MPEG-4AVC (H.264) 形式
Windows Media Player で再生することができます。
(Windows Media Player 12以降がインストールされている必要があります。)
ステレオ計測機能 2点間計測 指定した2点間の距離を算出
線基準計測 2点間を結んだ基準線から任意のポイントまでの距離を算出
面基準計測 3点間を結んだ基準面から任意のポイントまでの深さ・高さを算出
全長計測 複数点 (最大20点) の連結距離を算出
面積計測 複数点 (最大20点) で囲まれた部分の面積を算出

● IPLEX NX 使用環境

使用温度 挿入部 空気中 -25～100℃
挿入部以外 空気中
(バッテリー使用時)		 -21～49℃
空気中
(ACアダプター使用時) 		 0～40℃
使用環境湿度 全部位 15～90%(相対湿度)
耐液体性 全部位 マシン油、軽油、5% 塩水が付着しても支障はありません。
防水性 挿入部 耐圧水深 7.5m（防水構造）
※光学アダプターを装着した状態で、水中での使用が可能です。 ただし、水中でのステレオ計測はできません。
挿入部以外 防滴構造
※水中では使用できません。ただし、バッテリーカバーなどを開けた場合は、防滴構造ではありません。

● 光学アダプター

  光学系 先端部
視野角 視野方向 観察深度※1 外径※2 先端硬質部長※3
AT120S/NF-IV96N 120° 側視 4～150mm φ6.0mm 26.6mm
AT120D/FF-IV96N 120° 直視 19～∞mm φ6.0mm 21.4mm

※1. 観察深度は、観察像が鮮明に写る距離の範囲を示します。
※2. 挿入部に取り付けた状態で、φ6.0mmの穴に挿入できます。
※3. 挿入部に取り付けたときの先端部の硬質部長を示します。

 　 構成品

標準構成品 ベースユニット、充電器セット(ケーブル、充電台)、本体電源セット(アダプター、ケーブル、接地アダプター)、肩掛けベルト、S-VIDEOケーブル、バッテリー(内1つ本体装着済)、SDHCカード(本体装着済)、LCD保持ブラケット、マジックテープベルト、取扱説明書


　 オプション品

オプション品 スコープユニット、光学アダプター（直視）、光学アダプター（側視）、アダプターケース
